menu. Wybierz opcję Dostosuj w lewym menu, wybierz opcję Domyślne w prawym
menu. Domyślna wartość współczynnika tłumienia sondy
w menu jest 10X.
2. Ustaw przełącznik w sondzie oscyloskopu na 10X i
Podłącz oscyloskop do kanału CH1.
Wyrównaj szczelinę w sondzie z wtyczką w złączu CH1
BNC, a następnie dokręć sondę obracając ją w prawą stronę.
Podłącz końcówkę sondy i zacisk uziemiający do złącza
Kompensator sondy.
3. Naciśnij przycisk Autoset na panelu przednim.
Fala kwadratowa o częstotliwości 1 KHz i wartości szczytowo-szczytowej 5 V
zostanie wyświetlony za kilka sekund (patrz Rysunek 3-5 ).
Sprawdź CH2 powtarzając Krok 2 i Krok 3.
Jak wdrożyć kompensację sondy
Podczas pierwszego podłączania sondy do dowolnego kanału wejściowego,

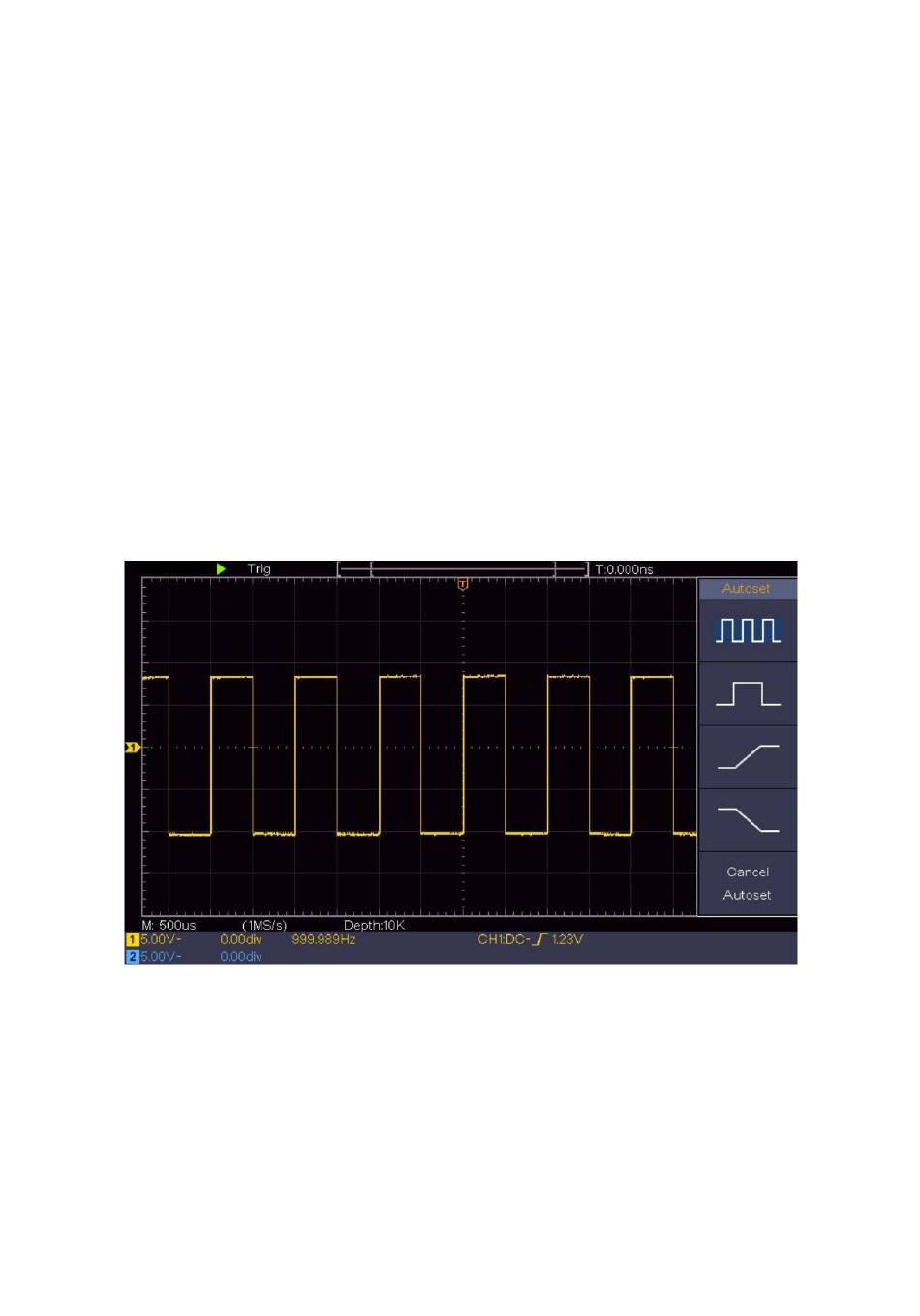

Rysunek 3-5 Automatyczne ustawienie
