1. Area di visualizzazione
2. Pulsanti di selezione del menu: selezionano la voce di menu corretta.
3. Area di controllo (pulsanti e manopole)
4. Compensazione della sonda: uscita del segnale di misura (5 V/1 kHz).
5. Canale di ingresso del segnale
6. Porta host USB: viene utilizzata per trasferire dati quando è presente una porta USB esterna
l'apparecchiatura si collega all'oscilloscopio considerato come "dispositivo host". Per
esempio: il salvataggio della forma d'onda su un disco flash USB deve utilizzare questo
porta.
7. Accensione/spegnimento

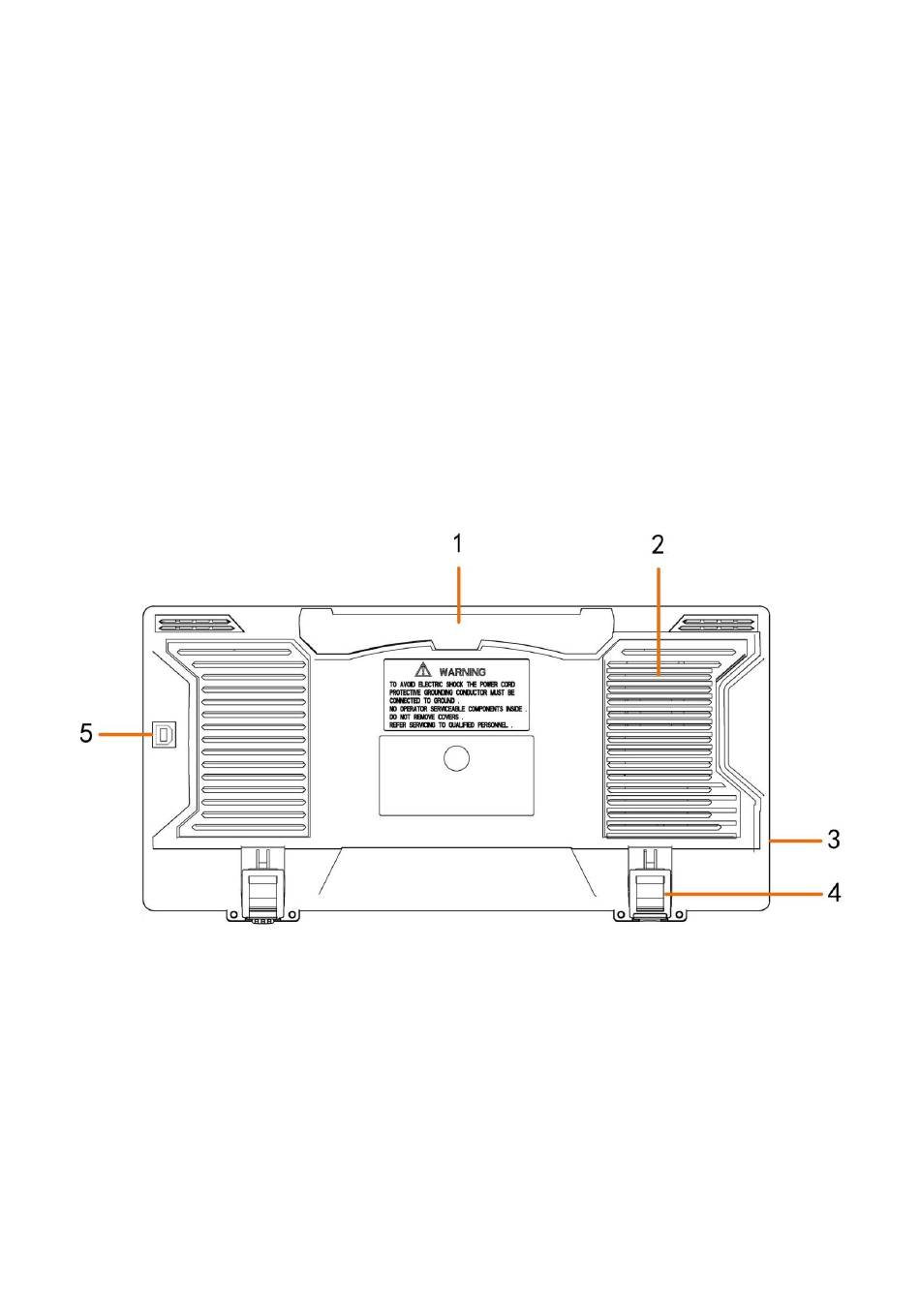

Pannello posteriore

1. Maniglia
2. Prese d'aria
3. Jack di ingresso alimentazione CA
4. Poggiapiedi: regola l'angolo di inclinazione dell'oscilloscopio.
5. Porta dispositivo USB: viene utilizzata per trasferire dati quando si utilizza un dispositivo USB esterno
Figura 3-2 Pannello posteriore
11
