(5) W menu Typ po lewej stronie obróć pokrętło M , aby wybrać Częstotliwość.
(6) W prawym menu wybierz AddCH1. Typ częstotliwości to
w dodatku.
Zmierzona wartość zostanie automatycznie wyświetlona w lewym dolnym rogu
ekranu (patrz Rysunek 6-1 ).

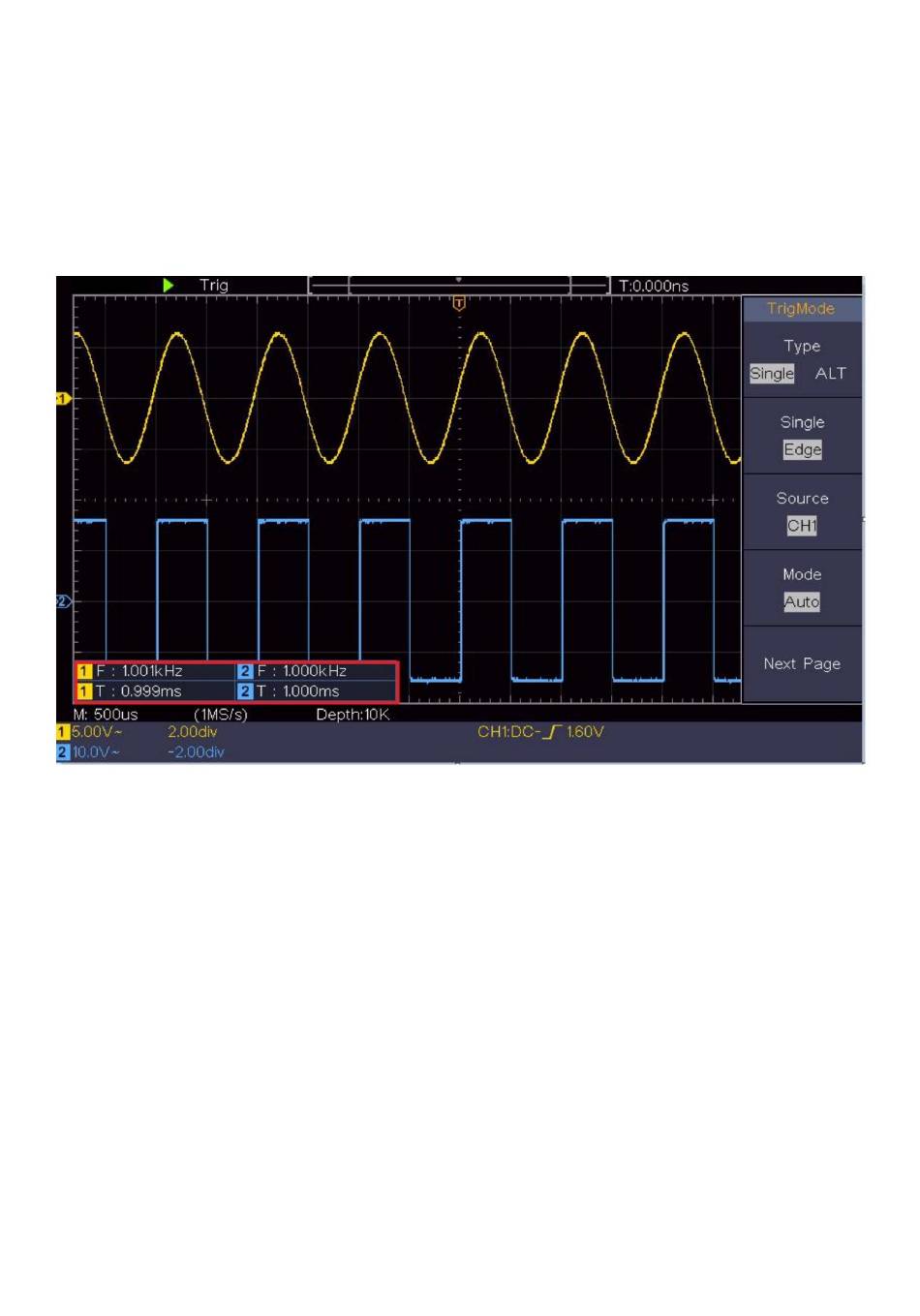

Rysunek 6-1 Okres pomiaru i wartość częstotliwości dla danego sygnału
Przykład 2: Wzmocnienie wzmacniacza w
Obwód pomiarowy
Celem tego przykładu jest obliczenie wzmocnienia wzmacniacza w obwodzie
pomiarowym. Najpierw używamy oscyloskopu do pomiaru amplitudy sygnału
wejściowego i sygnału wyjściowego z obwodu, a następnie obliczamy wzmocnienie,
korzystając z podanych wzorów.
Ustaw współczynnik tłumienia menu sondy na 10X , a także przełącznika w sondzie
na 10X (patrz „Jak ustawić tłumienie sondy").
80
