Användargränssnitt Introduktion

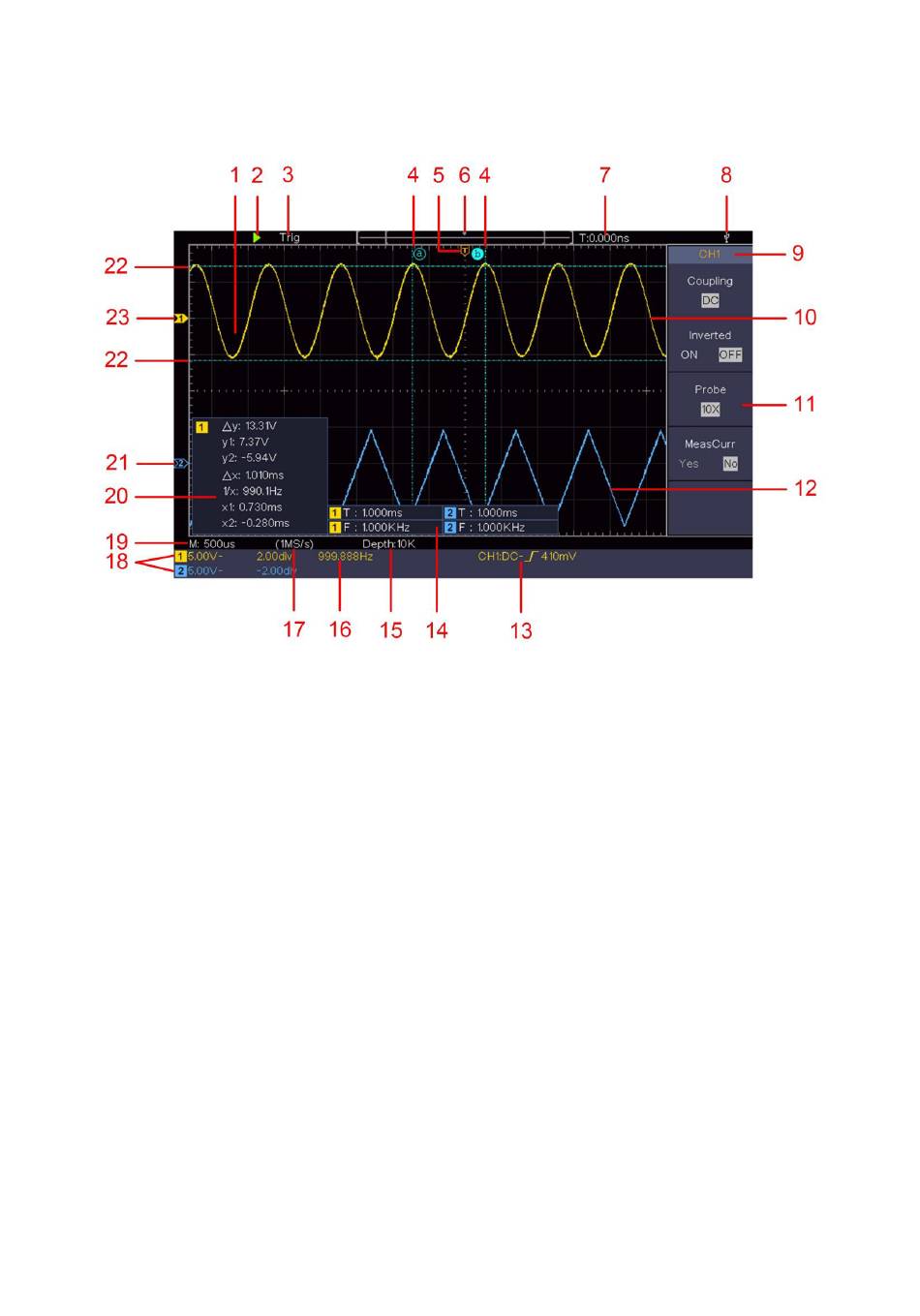

Figur 3- 4 Illustrativ ritning av displaygränssnitt
1. Visningsområde för vågform.
2. Kör/Stopp
3. Triggerns tillstånd, inklusive:
Auto: Automatiskt läge och förvärva vågform utan
Trigg: Trigger upptäckt och förvärva vågform.
Klar: Förutlöst data inhämtad och redo för utlösning.
Skanna: Fånga och visa vågformen kontinuerligt.
Stopp: Datainsamlingen har stoppats.
4. De två blå streckade linjerna indikerar den vertikala positionen för
markörmätning.
5. T-pekaren indikerar den horisontella positionen för avtryckaren.
6. Pekaren indikerar triggerpositionen i postlängden.
utlösande.
14
