7.2.6
Konfiguration

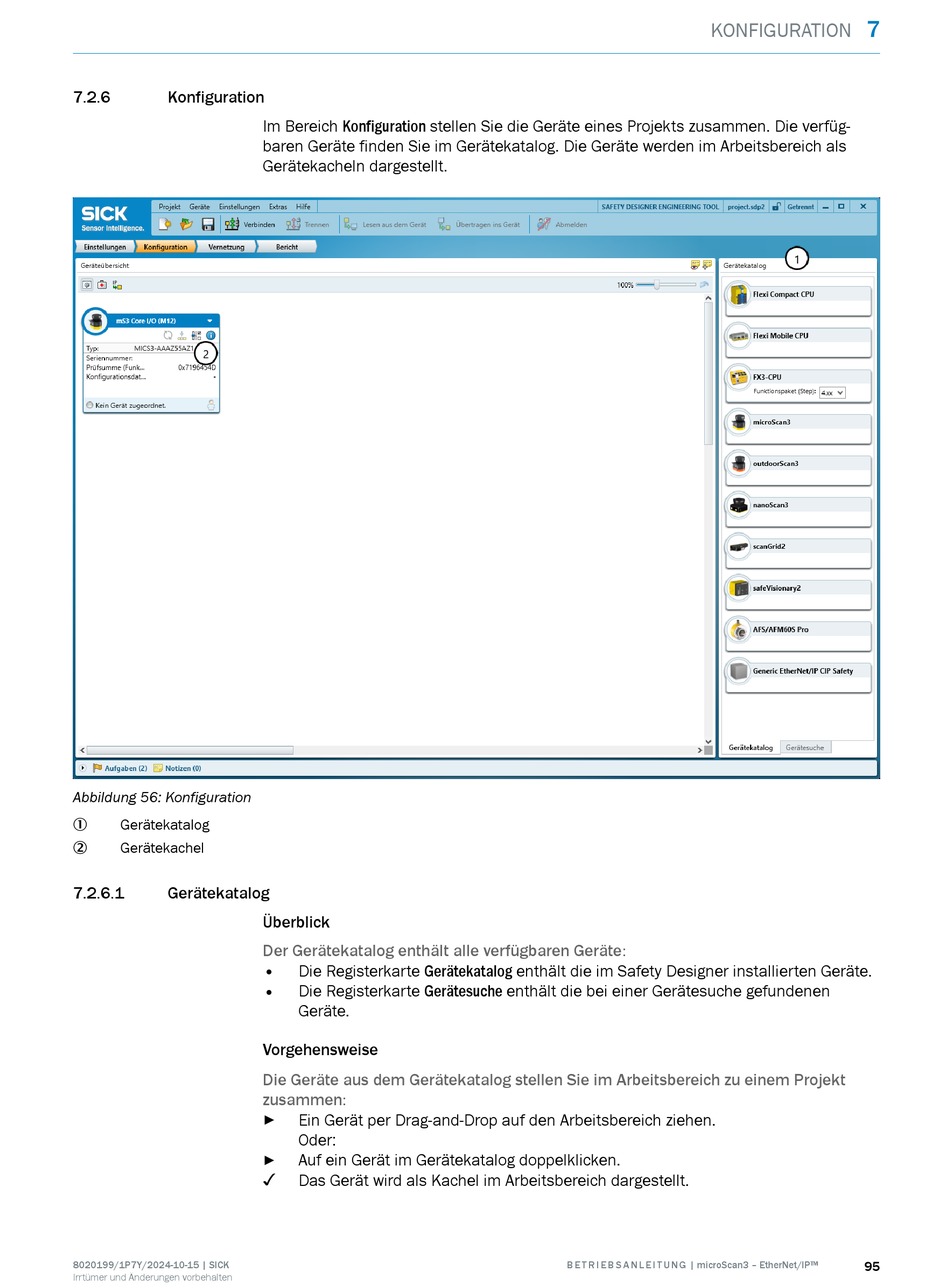

Abbildung 56: Konfiguration
Gerätekatalog
1
Gerätekachel
2
7.2.6.1
Gerätekatalog
8020199/1P7Y/2024-10-15 | SICK
Irrtümer und Änderungen vorbehalten
Im Bereich Konfiguration stellen Sie die Geräte eines Projekts zusammen. Die verfüg‐
baren Geräte finden Sie im Gerätekatalog. Die Geräte werden im Arbeitsbereich als
Gerätekacheln dargestellt.
Überblick
Der Gerätekatalog enthält alle verfügbaren Geräte:
•
Die Registerkarte Gerätekatalog enthält die im Safety Designer installierten Geräte.
•
Die Registerkarte Gerätesuche enthält die bei einer Gerätesuche gefundenen
Geräte.
Vorgehensweise
Die Geräte aus dem Gerätekatalog stellen Sie im Arbeitsbereich zu einem Projekt
zusammen:
Ein Gerät per Drag-and-Drop auf den Arbeitsbereich ziehen.
►
Oder:
Auf ein Gerät im Gerätekatalog doppelklicken.
►
✓
Das Gerät wird als Kachel im Arbeitsbereich dargestellt.
KONFIGURATION
B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
7
95
