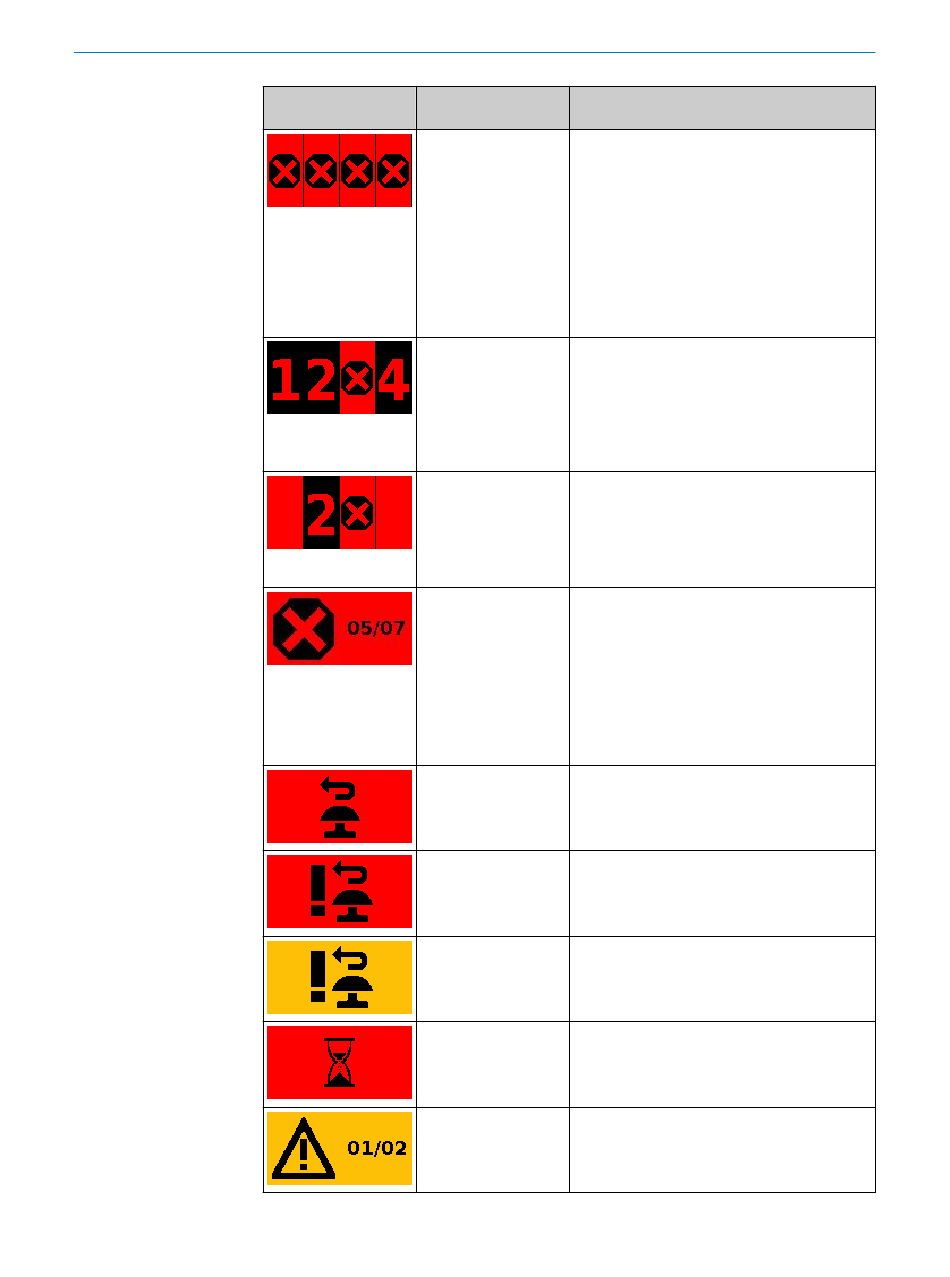

Anzeige
Gerät oder Konfigura‐
tion
Geräte und Konfigura‐
tionen mit 2 bis 4 kon‐
figurierten Sicherheits‐
ausgängen
Geräte und Konfigura‐
tionen mit 2 bis 4 kon‐
figurierten Sicherheits‐
ausgängen
Geräte und Konfigura‐
tionen mit 2 bis 4 kon‐
figurierten Sicherheits‐
ausgängen
Geräte und Konfigura‐
tionen mit mehr als 4
konfigurierten Sicher‐
heitsausgängen
Konfiguration mit Wie‐
deranlaufsperre
Konfiguration mit Wie‐
deranlaufsperre
Konfiguration mit Wie‐
deranlaufsperre
Konfiguration mit
automatischem Wie‐
deranlauf nach Zeit
Konfiguration mit min‐
destens einem Warn‐
feld
Bedeutung
Für jeden von 4 Abschaltpfaden gilt: Detektion
im Schutzfeld oder im aktiven Überwachungs‐
fall liegt ein Warnfeld. Sicherheitsausgänge im
AUS-Zustand.
Jede Spalte steht für einen Sicherheitsaus‐
gang.
Sicherheitsausgänge, die im AUS-Zustand
sind, sind mit einem Kreuz markiert, wenn
sie in mindestens einem Überwachungsfall im
sicherheitsgerichteten EIN-Zustand sein kön‐
nen.
Detektion im Schutzfeld mit Position 3 im Pro‐
zessabbild oder im aktiven Überwachungsfall
liegt ein Warnfeld. Der zugehörige Sicherheits‐
ausgang ist im AUS-Zustand.
Sicherheitsausgänge, bei denen kein Objekt im
Feld detektiert wird und die im EIN-Zustand
sind, sind mit ihrer Nummer markiert.
Abschaltpfade, in denen kein Schutzfeld liegt,
sind nicht markiert. Der zugehörige Sicher‐
heitsausgang ist im AUS-Zustand.
Ein nicht sicherheitsgerichteter Ausgang kann
dennoch im EIN-Zustand sein, z. B. bei einem
freien Warnfeld.
Für einen oder mehrere Abschaltpfade gilt:
Detektion im Schutzfeld oder im aktiven Über‐
wachungsfall liegt ein Warnfeld. Die zuge‐
hörigen Sicherheitsausgänge sind im AUS-
Zustand.
•
Linke Zahl: Anzahl der Sicherheitsausgänge
im AUS-Zustand
•
Rechte Zahl: Anzahl der konfigurierten
Sicherheitsausgänge
Schutzfeld ist frei, Rücksetzen kann erfolgen.
Rücksetztaste gedrückt. Sicherheitsausgang
im AUS-Zustand.
Rücksetztaste gedrückt. Sicherheitsausgang
im EIN-Zustand.
Schutzfeld ist frei, konfigurierte Zeit bis zum
Wiederanlauf läuft ab.
Detektion im Warnfeld (linke Zahl: Anzahl der
Warnfelder mit Detektion, rechte Zahl: Anzahl
der Warnfelder im aktuellen Überwachungs‐
fall).
B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
9
BEDIENUNG
151
