4
PROJEKTIERUNG
4.3.6.4
Abstand von Wänden
42
B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
d
= Gröbste zulässige Auflösung des Sicherheitslaserscanners in Millimeter (mm)
r
H
= Höhe des Schutzfelds über dem Boden in Millimeter (mm)
D
Die Auflösung des Sicherheitslaserscanners kann auf vorgegebene Werte d einge‐
stellt werden. Wenn das Ergebnis d
eine feinere Auflösung (d ≤ d
Überblick
Wenn das Schutzfeld an eine Wand oder an ein anderes Objekt reicht, kann die
Verfügbarkeit beeinträchtigt werden. Planen Sie daher einen Abstand zwischen dem
Schutzfeld und dem Objekt ein. Um die Verfügbarkeit sicherzustellen, wird als Abstand
der Wert TZ empfohlen. (TZ = Toleranzbereich des Sicherheitslaserscanners,
„Datenblatt", Seite
177.)

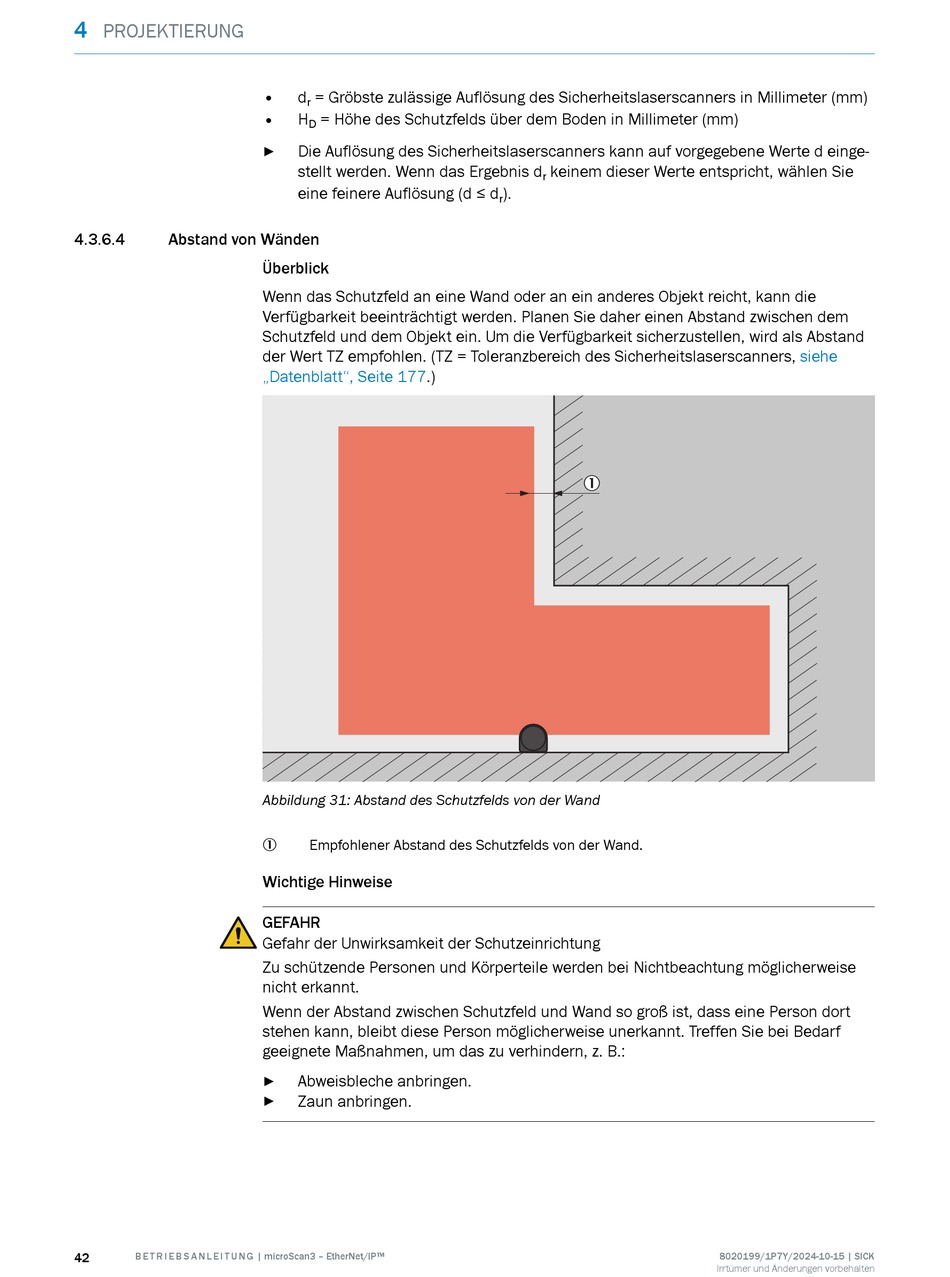

Abbildung 31: Abstand des Schutzfelds von der Wand
Empfohlener Abstand des Schutzfelds von der Wand.
1
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Wenn der Abstand zwischen Schutzfeld und Wand so groß ist, dass eine Person dort
stehen kann, bleibt diese Person möglicherweise unerkannt. Treffen Sie bei Bedarf
geeignete Maßnahmen, um das zu verhindern, z. B.:
Abweisbleche anbringen.
Zaun anbringen.
keinem dieser Werte entspricht, wählen Sie
r
).
r
1
siehe
8020199/1P7Y/2024-10-15 | SICK
Irrtümer und Änderungen vorbehalten
