PROJEKTIERUNG
4.3.6.3
Höhe der Scanebene
40
B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
✓
Wenn das Ergebnis C
als Zuschlag C
.
RO
✓
Wenn das Ergebnis C
Wert entspricht einer Armlänge und gilt als Mindestzuschlag zum Schutz gegen
Übergreifen).
Überblick
Wenn Sie für eine Gefahrbereichsabsicherung eine Auflösung von 70 mm wählen,
kann ein menschliches Bein unter Umständen nicht erkannt werden. Der Grund ist,
dass kein Strahl auf das Bein trifft, sondern die Strahlen seitlich am Knöchel vorbeige‐
hen
(siehe Abbildung 29, Seite
Höhe von mindestens 300 mm (Höhe der Scanebene) montieren, befindet sich die
Scanebene auf Wadenhöhe und das Bein wird auch mit einer Auflösung von 70 mm
erkannt
(siehe Abbildung 30, Seite

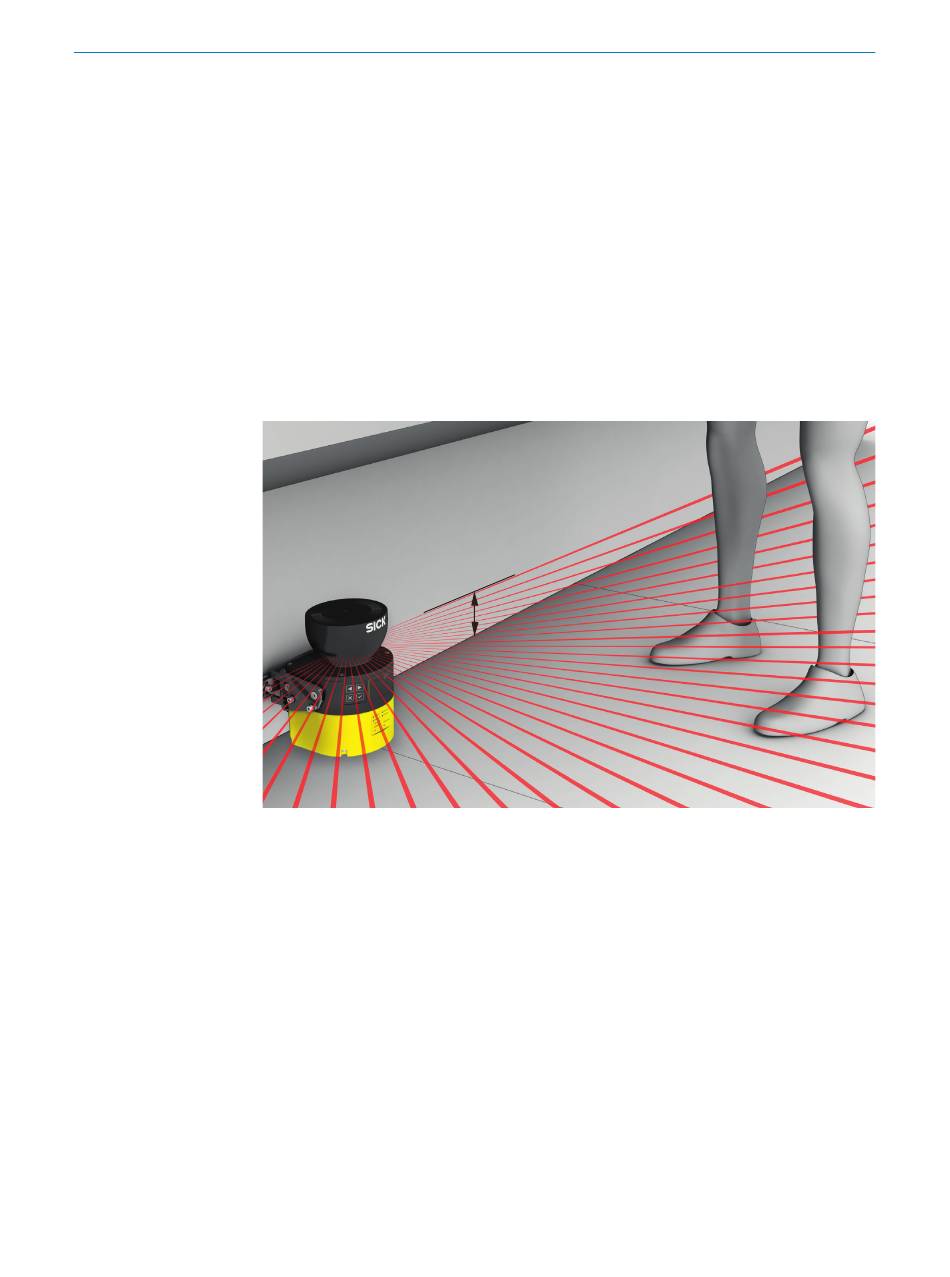

Abbildung 29: Scanebene auf Knöchelhöhe
≥ 850 mm ist, dann verwenden Sie den errechneten Wert
RO
< 850 mm ist, dann verwenden Sie C
RO
40). Wenn Sie den Sicherheitslaserscanner in einer
41).
H
D
= 850 mm (dieser
RO
8020199/1P7Y/2024-10-15 | SICK
Irrtümer und Änderungen vorbehalten
