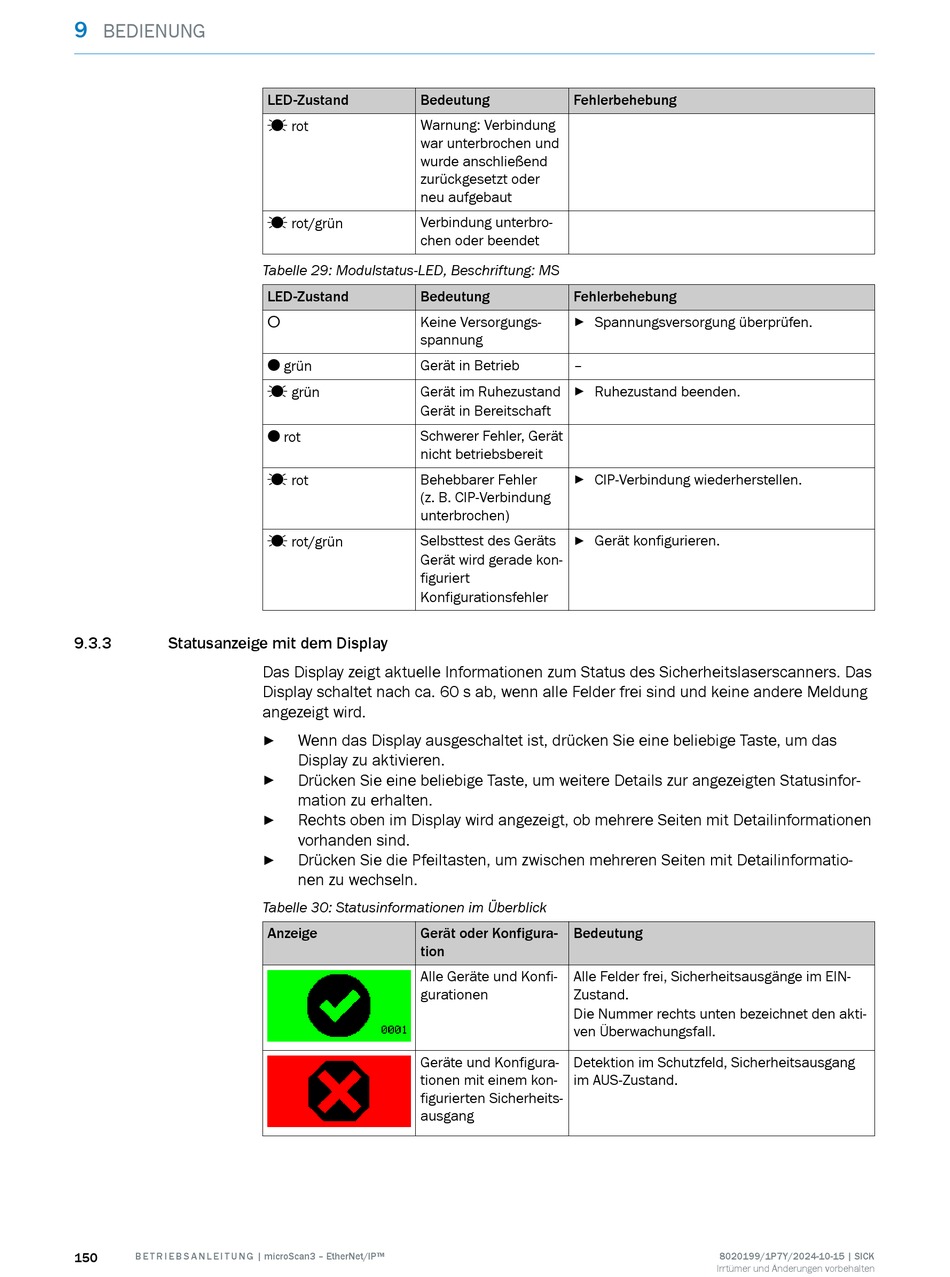

9
BEDIENUNG
9.3.3
Statusanzeige mit dem Display
150
B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
LED-Zustand
Bedeutung
Warnung: Verbindung
Ö rot
war unterbrochen und
wurde anschließend
zurückgesetzt oder
neu aufgebaut
Ö rot/grün
Verbindung unterbro‐
chen oder beendet
Tabelle 29: Modulstatus-LED, Beschriftung: MS
LED-Zustand
Bedeutung
Keine Versorgungs‐
o
spannung
O grün
Gerät in Betrieb
Gerät im Ruhezustand
Ö grün
Gerät in Bereitschaft
Schwerer Fehler, Gerät
O rot
nicht betriebsbereit
Behebbarer Fehler
Ö rot
(z. B. CIP-Verbindung
unterbrochen)
Selbsttest des Geräts
Ö rot/grün
Gerät wird gerade kon‐
figuriert
Konfigurationsfehler
Das Display zeigt aktuelle Informationen zum Status des Sicherheitslaserscanners. Das
Display schaltet nach ca. 60 s ab, wenn alle Felder frei sind und keine andere Meldung
angezeigt wird.
Wenn das Display ausgeschaltet ist, drücken Sie eine beliebige Taste, um das
►
Display zu aktivieren.
Drücken Sie eine beliebige Taste, um weitere Details zur angezeigten Statusinfor‐
►
mation zu erhalten.
Rechts oben im Display wird angezeigt, ob mehrere Seiten mit Detailinformationen
►
vorhanden sind.
Drücken Sie die Pfeiltasten, um zwischen mehreren Seiten mit Detailinformatio‐
►
nen zu wechseln.
Tabelle 30: Statusinformationen im Überblick
Anzeige
Gerät oder Konfigura‐
tion
Alle Geräte und Konfi‐
gurationen
Geräte und Konfigura‐
tionen mit einem kon‐
figurierten Sicherheits‐
ausgang
Fehlerbehebung
Fehlerbehebung
Spannungsversorgung überprüfen.
►
–
Ruhezustand beenden.
►
CIP-Verbindung wiederherstellen.
►
Gerät konfigurieren.
►
Bedeutung
Alle Felder frei, Sicherheitsausgänge im EIN-
Zustand.
Die Nummer rechts unten bezeichnet den akti‐
ven Überwachungsfall.
Detektion im Schutzfeld, Sicherheitsausgang
im AUS-Zustand.
8020199/1P7Y/2024-10-15 | SICK
Irrtümer und Änderungen vorbehalten
