Installations- und Bedienungsanleitung
AX Plus 5-15kW 3ph Hybridwechselrichter

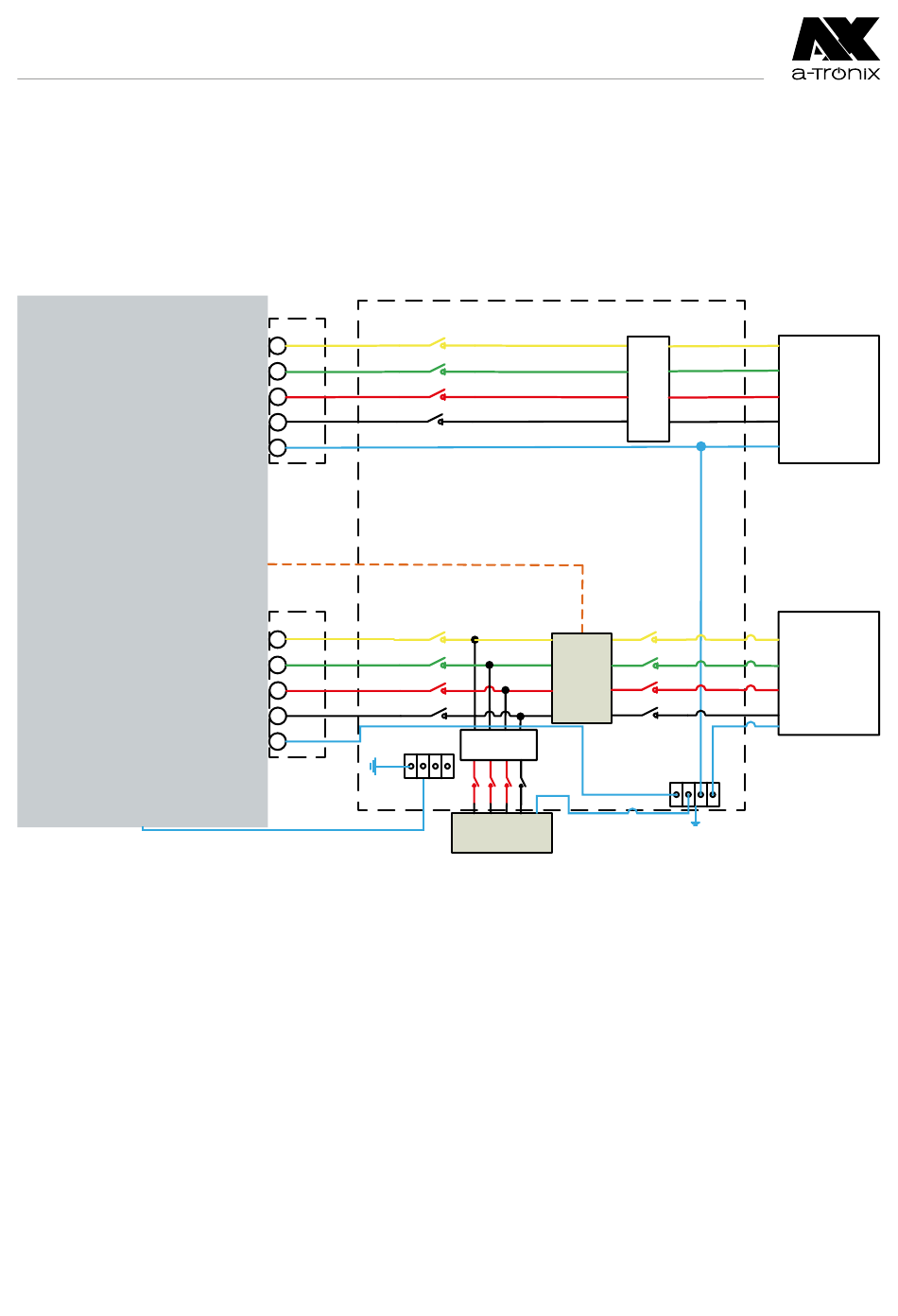

6.13 Systemverbindungsdiagramme
Für Länder wie China, Deutschland, die Tschechische Republik, Italien usw. sind
die örtlichen Verdrahtungsvorschriften zu beachten. Dieses Diagramm ist ein Bei-
spiel für eine Anwendung, bei der der Neutralleiter im Verteilerkasten vom Schutz-
leiter (PE) getrennt ist.
Battery Inverter
Das Erdungsschraubenloch
am Batteriewechselrichter
Seite 52
AC Breaker
L1
L2
L3
N
PE
EPS
AC Breaker
L1
L2
L3
N
PE
E - BAR
On-Grid
Distribution Box
RS485
AC Breaker
Smart
Meter
RCD
N-BAR
PE
L1 L2 L3 N
Home Loads
L1
L2
RCD
L3
EPS Loads
N
PE
L1
L2
L3
N
PE
E - BAR
atx054de0225
GRID
