Installations- und Bedienungsanleitung
AX Plus 5-15kW 3ph Hybridwechselrichter
Schritt 2: Netzverdrahtung
• Prüfen Sie die Netzspannung und vergleichen Sie sie mit dem zulässigen Span-
nungsbereich (siehe technische Daten).
• Den Leistungsschalter von allen Phasen abschalten und gegen Wiedereinschal-
ten sichern.
• Trimmen Sie die Drähte:
- Schneiden Sie alle Drähte auf 52,5 mm und den PE-Draht auf 55 mm.
- Verwenden Sie die Crimpzange, um 12 mm der Isolierung von allen Drahtenden
abzuschneiden, wie unten dargestellt.
GRID Verkabelung
HINWEIS
Die Verdrahtung des Stromnetzes muss mit der N-Leitung verbunden
sein, sonst meldet das Gerät einen Fehler und kann nicht normal arbeiten.
Der Fehler SW BUS Volt wird angezeigt. Die Methode, um festzustellen, ob
die N-Leitung angeschlossen ist, besteht darin, zu messen, ob die Span-
nung jeder Phase separat innerhalb des normalen Betriebsspannungs-
bereichs liegt. Trennen Sie dann einen der stromführenden Leiter ab und
prüfen Sie, ob die Spannung der beiden anderen Phasen innerhalb des
Bereichs liegt. Liegt sie innerhalb des Bereichs, bedeutet dies, dass die
N-Leiter angeschlossen ist. Wenn sich die Spannung der beiden anderen
Phasen nach dem Abklemmen des stromführenden Leiters ändert, be-
deutet dies, dass der N-Leiter nicht angeschlossen ist.
6.5 Erdverbindung

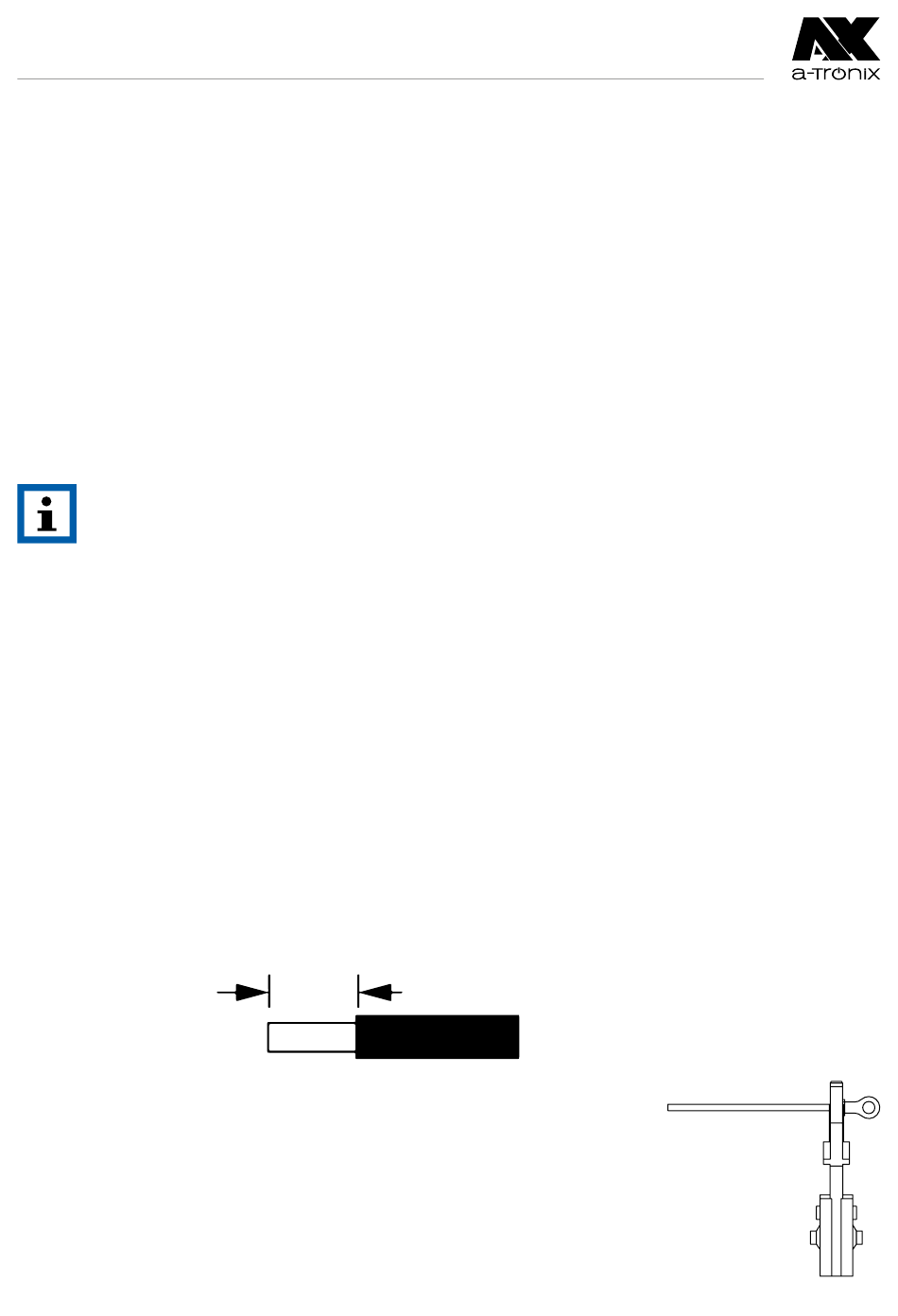

Schneiden Sie 6 mm der Isolierung vom Drahtende ab.
• Führen Sie das abisolierte Kabel in die Erdungsklemme ein und vergewis-
sern Sie sich, dass alle Litzen in der Erdungsklemme eingeklemmt sind.
• Crimpen Sie den Erdungsanschluss mit einer Crimpzange. Setzen Sie
den Erdungsanschluss mit abisoliertem Kabel in die entsprechende
Crimpzange ein und crimpen Sie den Kontakt.
Seite 32
6.0mm
Auslöselänge
(10AWG)
4mm
2
atx054de0225
