Installations- und Bedienungsanleitung
AX Plus 5-15kW 3ph Hybridwechselrichter
Schritt 2: PV-Verkabelung
• Schalten Sie den DC-Schalter aus.
• Wählen Sie für den Anschluss des PV-Moduls ein 12 AWG-Kabel.
• Schneiden Sie 6 mm der Isolierung vom Kabelende ab.
• Trennen Sie den DC-Stecker (PV) wie unten dargestellt.
HINWEIS
Achten Sie bei der Herstellung der PV-Klemmen darauf, dass die Kupferker-
ne der PV-Plus- und PV-Minusklemmen und die Kupferkerne des Wechsel-
richters eingesteckt werden können, und messen Sie mit einem Multimeter,
ob die Plus- und Minusklemmen korrekt sind, da das Gerät sonst möglicher-
weise nicht normal funktioniert oder einzelne Strings nicht funktionieren.
Die maximale Leerlaufspannung von PV sollte weniger als 900 V betragen, andern-
falls kann ein Fehler gemeldet werden, wenn mppt nicht zurückverfolgt werden kann.
• Stecken Sie das abisolierte Kabel in den Stiftkontakt und stellen Sie sicher, dass
alle Leiterlitzen im Stiftkontakt erfasst sind.
• Crimpen Sie den Stiftkontakt mit einer Crimpzange.

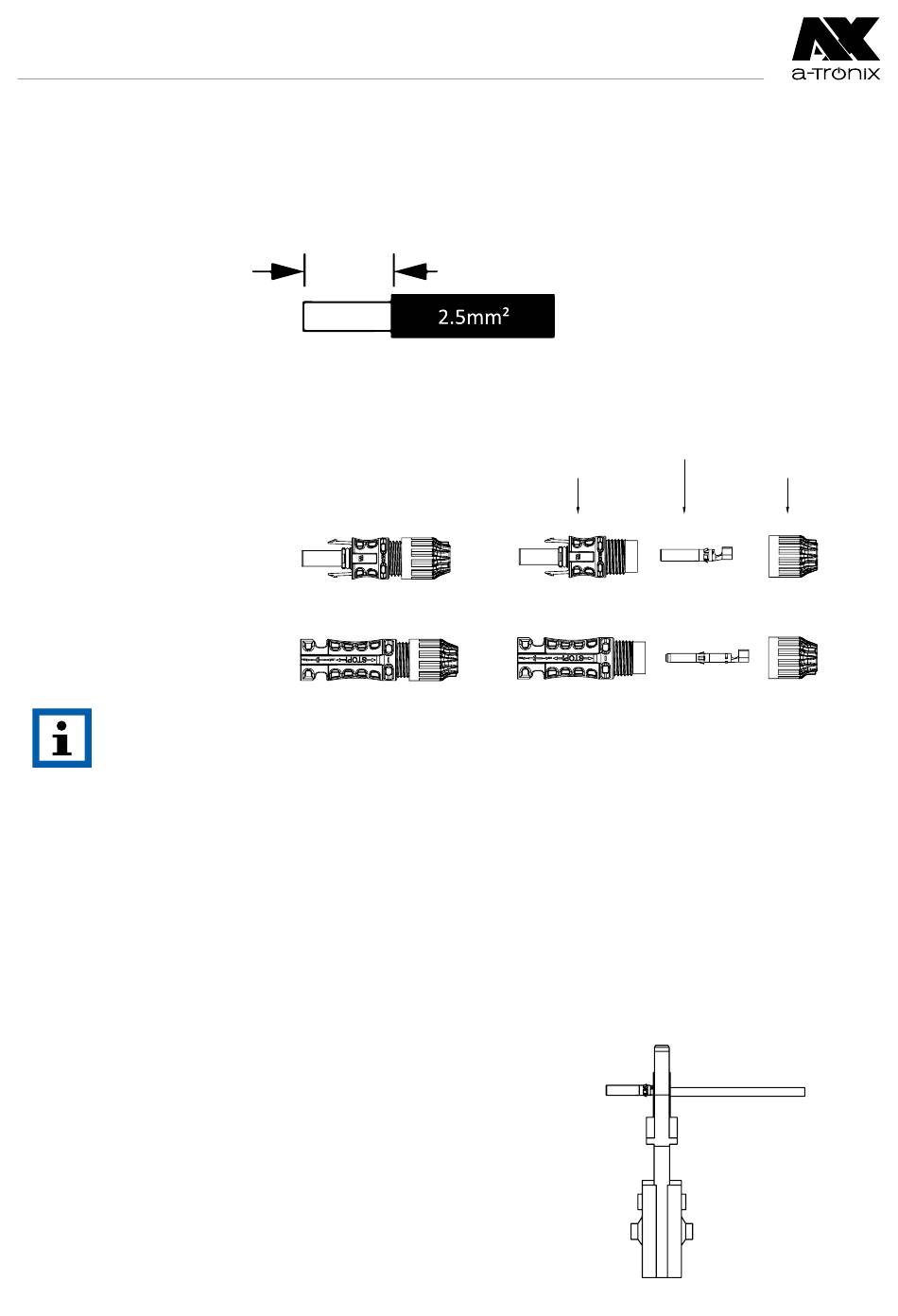

Setzen Sie den Stiftkontakt mit abisoliertem Kabel
in die entsprechende Crimpzange ein und
crimpen Sie den Kontakt.
Seite 28
6.0mm
Auslöselänge
D-
D+
(12AWG)
Stiftkontakt
Stecker
Kabelmutter
atx054de0225
