Installations- und Bedienungsanleitung
AX Plus 5-15kW 3ph Hybridwechselrichter
6.2 PV-Anschluss
Schritt 1: PV String Verbindung
ANMERKUNG!
Wählen Sie einen geeigneten externen DC-Schalter, wenn der Wechsel-
richter nicht über einen eingebauten DC-Schalter verfügt.
WARNUNG!
Die Spannung der PV-Module ist sehr hoch und liegt in einem gefähr-
lichen Spannungsbereich. Bitte beachten Sie beim Anschluss die elektri-
schen Sicherheitsvorschriften.
WARNUNG!
Bitte legen Sie PV nicht positiv oder negativ auf Masse!
ANMERKUNG!
PV-Module: Achten Sie darauf, dass sie vom gleichen Typ sind, die glei-
che Leistung und die gleichen Spezifikationen haben, identisch ausge-
richtet sind und im gleichen Winkel geneigt sind. Um Kabel zu sparen und
DC-Verluste zu reduzieren, empfehlen wir, den Wechselrichter so nah wie
möglich an den PV-Modulen zu installieren.
x

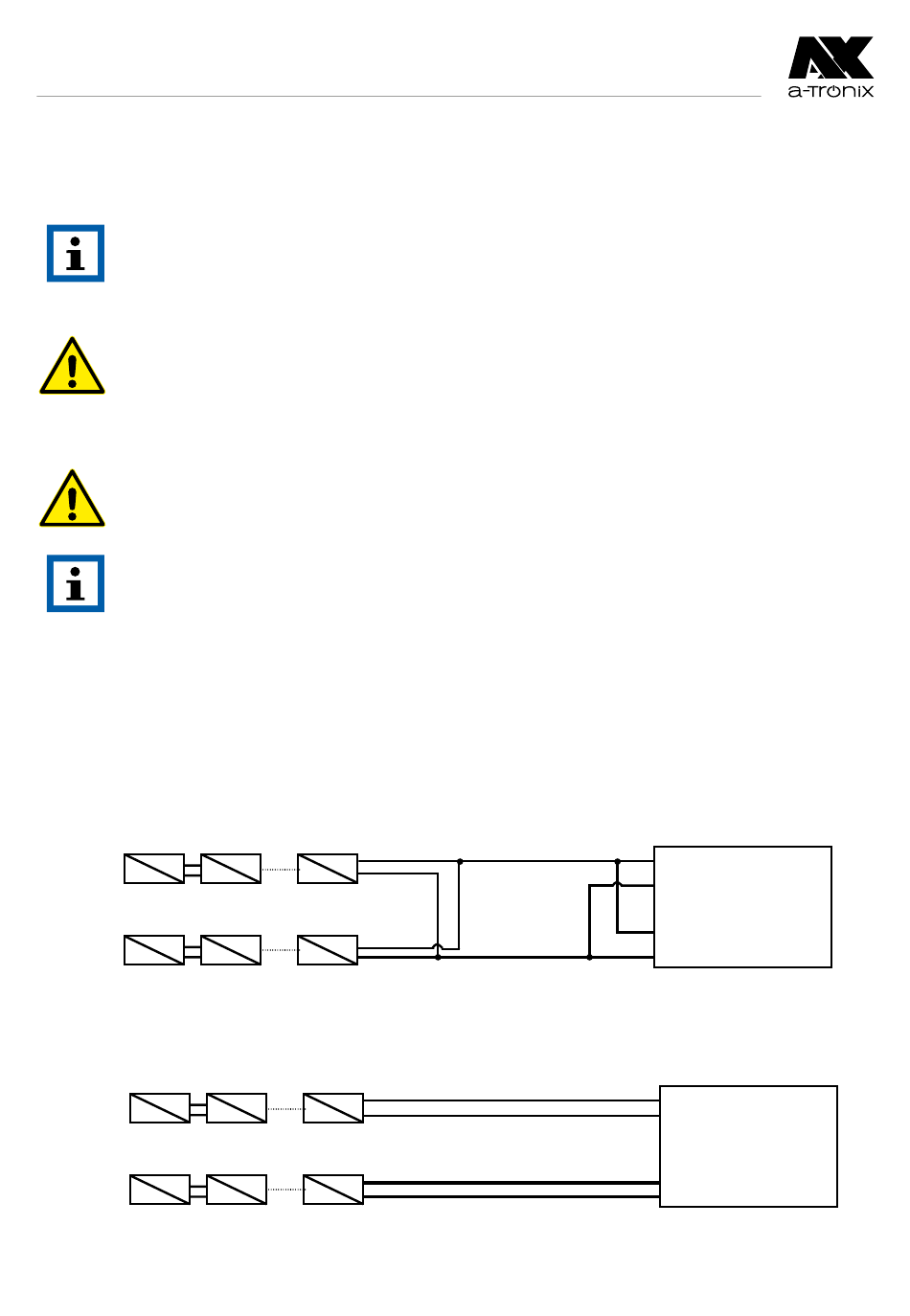

HINWEIS:
Der folgende PV-Verbindungsmodus ist NICHT zulässig!
√ √
PV-Anschlussmodus unten ist erlaubt!
atx054de0225
-
+
-
PV-Reihe
+
-
+
-
PV-Reihe
+
PV1
-
+
PV2
-
+
PV3
-
-
Wechselrichter
+
+ -
PV1
+ -
PV2
+ -
PV3
Wechselrichter
Seite 27
