Installations- und Bedienungsanleitung
AX Plus 5-15kW 3ph Hybridwechselrichter
EMS 485:
Unterstützt die Modbus485-Kommunikation, die zum Lesen und Steuern von Ma-
schinen verwendet werden kann.
Das spezifische Protokoll wird vom Hersteller bereitgestellt.
Zähler 485:
Ähnlich wie die Meter485-Schnittstelle ist auch diese Schnittstelle redundant aus-
gelegt.
Wifi 485:
Für interne Tests.
Estop port:
Wenn ESTOP und GND kurzgeschlossen werden, wird das Gerät nicht mehr funk-
tionieren.
DY OUT:
Das Gerät verfügt über zwei DY OUT Schnittstellen mit zwei internen Relaiskontakten,
die Lasten von 230VAC1A/50VDC0. 5A, und kann für die Einschaltung und den Start
von Wärmepumpen.
PARA port RJ45:
Für die parallele Kommunikation muss der DIP-Schalter auf ON gestellt werden wäh-
rend des Parallelbetriebes warden +12V und RY-Out für die Steuerung externer Re-
laisschalter verwendet und können nicht für andere Funktionen verwendet werden.
24PIN Verkabelung

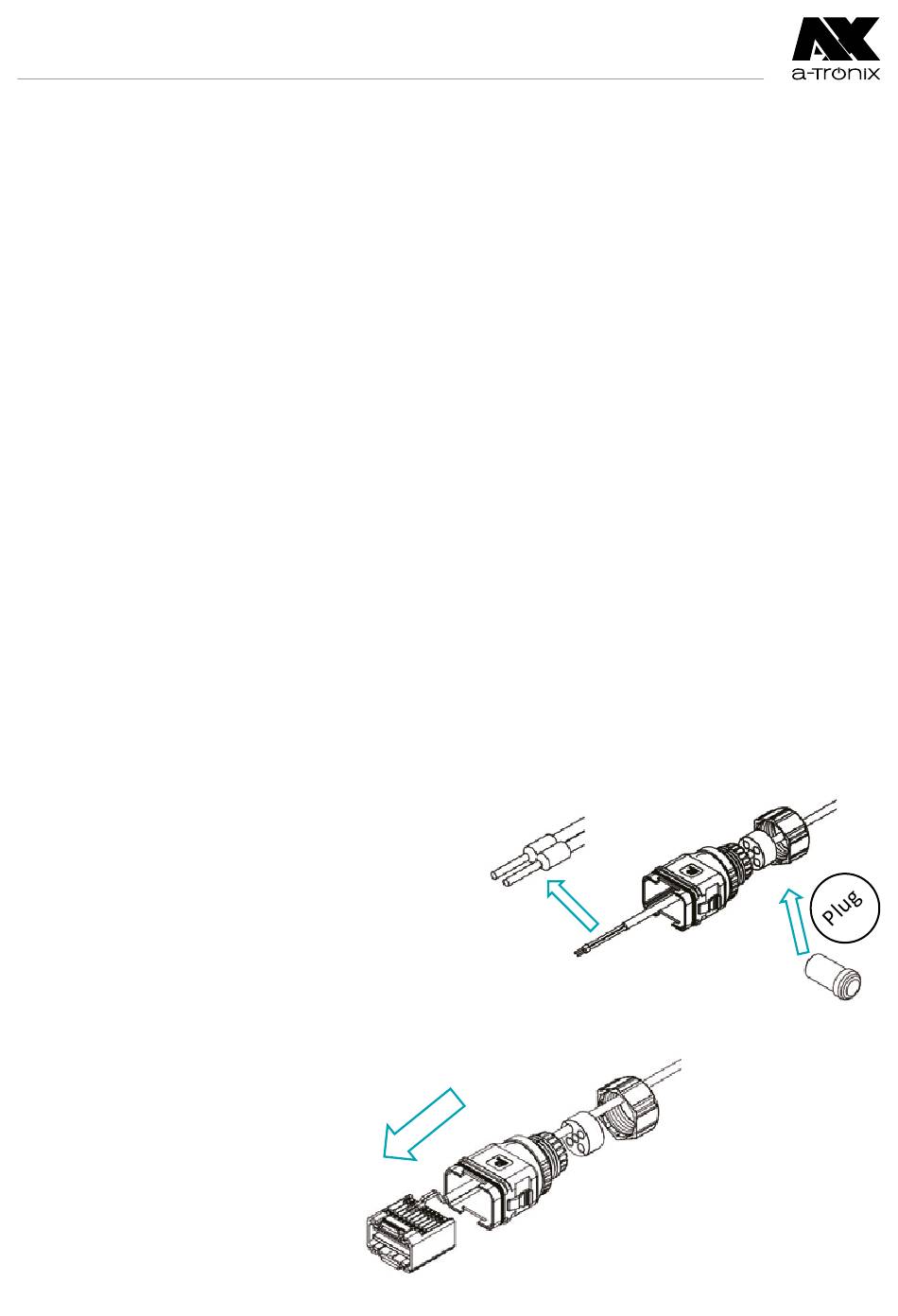

Installationsverfahren
Entfernen Sie den Stecker im Inneren
des Steckers und schrauben Sie
die Klemme in der in der Abbildung
gezeigten Reihenfolge auf.
Stecken Sie die Drähte in die
entsprechenden Klemmen.
atx054de0225
Seite 39
