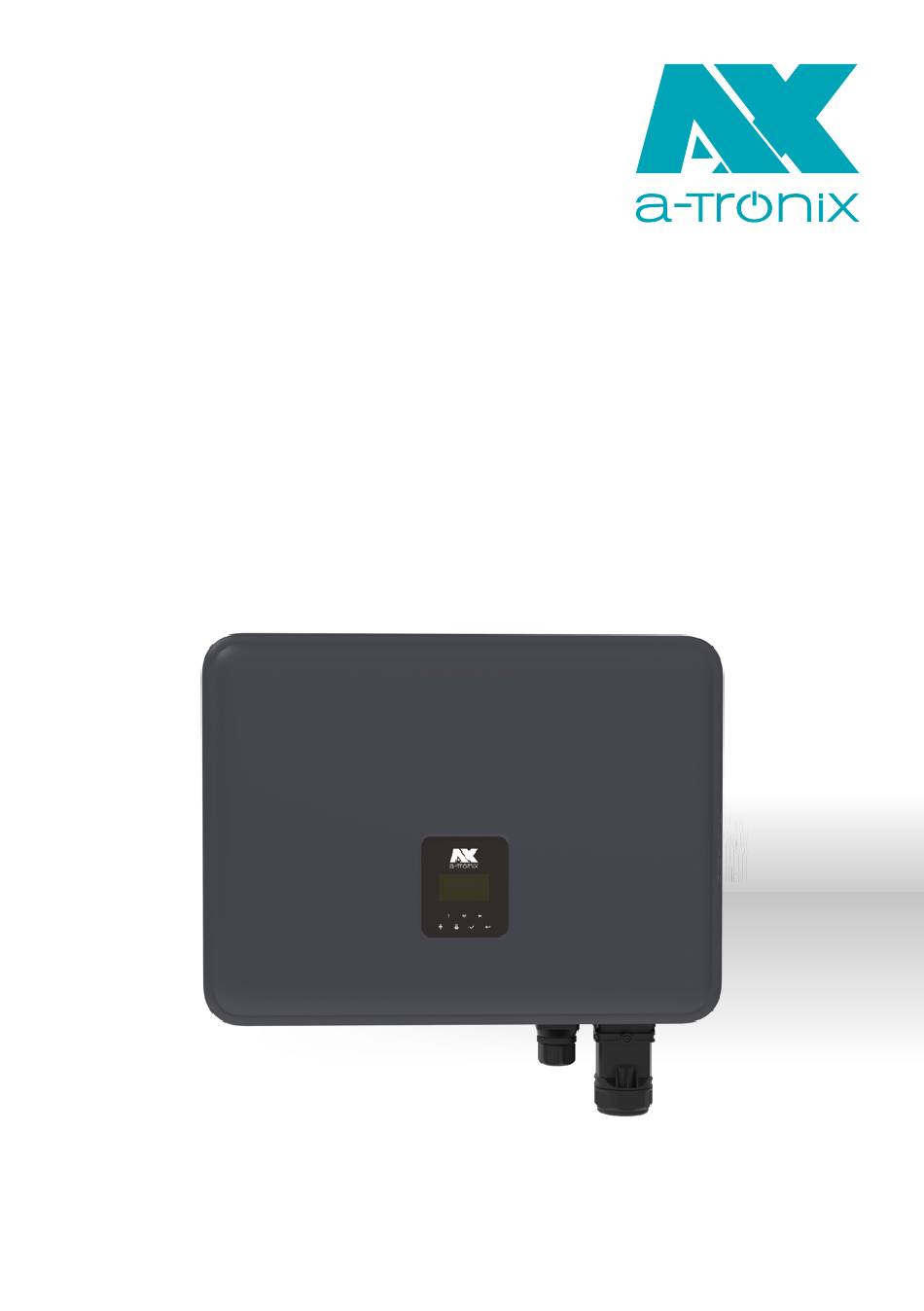

- Seite 1 HYBRIDWECHSELRICHTER Installations- und Bedienungsanleitung AX Plus 5–15kW 3phasig atx055de0225...
- Seite 2 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Einleitung Die Herausgabe und das Urheberrecht dieser Dokumentation verbleiben bei der Firma: AKKU SYS Akkumulator- und Batterietechnik Nord GmbH Verbindungsweg 23 · 25469 Halstenbek · GERMANY Telefon +49 4101 37676-0 / Fax +49 4101 85475-66 info@akkusys.de / www.akkusys.de Vor Gebrauch sorgfältig durchlesen! Lesen Sie die Installationsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb...
- Seite 3 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Inhaltsübersicht Seite 1. HINWEISE ZU DIESEM HANDBUCH Umfang der Geltung 1.2 Zielgruppe 1.3 Verwendete Symbole 2. SICHERHEIT 2.1 Angemessene Verwendung 2.2 PE-Anschluss und Ableitstrom 3. EINFÜHRUNG 3.1 Grundlegende Merkmale 3.2 Abmessungen 3.3 Klemmen des Wechselrichters 4.
- Seite 4 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Inhaltsübersicht Seite 7. IMPLEMENTIERUNG DER HAUPTFUNKTION 7.1 DRM Verkabelung 7.2 RCR-Verkabelung 7.3 SG-fertige Verdrahtung und Einstellung 7.4 Einstellung der reaktiven Funktion 8. BETRIEB 8.1 Bedienfeld 8.2 Funktionsbaum 9. WARTUNG 9.1 Fehlerliste 9.2 Fehlersuche und routinemäßige Wartung 9.1 Demontage des Wechselrichters 9.2 Verpackung 9.3 Lagerung und Transport...
- Seite 5 Dieses Handbuch beschreibt die Montage, Installation, Inbetriebnahme, Wartung und Fehlersuche für die folgenden Produktmodelle: AX Plus 5kW, AX Plus 6kW, AX Plus 8kW, AX Plus 10kW, AX Plus 12kW, AX Plus 15kW HINWEIS: Bitte bewahren Sie diese Anleitung so auf, dass sie jederzeit zugänglich ist.
- Seite 6 Schäden sind nicht durch die Garantie abgedeckt. Wenn die PV-Steckverbinder nicht fest sitzen, kann es zu einem Lichtbogen oder einer Überhitzung des Schützes kommen, und a-TroniX haftet nicht für die dadurch verursachten Schäden. Wenn die DC-Eingangskabel verkehrt herum angeschlossen sind und der DC-Schalter auf „ON“...
- Seite 7 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter genommen werden. Andernfalls kann der Wechselrichter beschädigt werden. Schalten Sie den DC-Schalter auf „OFF“ und entfernen Sie den DC-Stecker, um die Polarität der Strings anzupassen, wenn der String- strom unter 0,5 A liegt. WARNUNG! Stellen Sie vor dem Anschluss des PV-Anlage an den Wechselrichter si- cher, dass die Impedanzen zwischen den positiven Anschlüssen des PV-...
- Seite 8 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 2. Sicherheit 2.1 Angemessene Verwendung Die Wechselrichter der Serie AX Plus wurden in Übereinstimmung mit den interna- tionalen Sicherheitsanforderungen entwickelt und getestet. Dennoch müssen bei der Installation und dem Betrieb dieses Wechselrichters bestimmte Sicherheitsvor- kehrungen getroffen werden.
- Seite 9 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter • Haftung für handesübliche Komponenten wird an den jeweiligen Hersteller delegiert. • Jedes Mal, wenn der Wechselrichter vom öffentlichen Netz getrennt wurde, ist äu- ßerste Vorsicht geboten, da einige Komponenten so viel Ladung behalten können, dass sie eine Stromschlaggefahr darstellen.
- Seite 10 Elektrovorschriften gefordert wird. Die Installation eines FI-Schutzschalters muss immer in Übereinstimmung mit den örtlichen Vorschriften und Normen erfolgen. a-TroniX empfiehlt die Verwendung eines FI-Schalters vom Typ A. Sofern die örtlichen Vorschriften keinen niedrigeren Wert vorschreiben, wird ein RCD-Wert zwischen 100 mA und 300 mA empfohlen.
- Seite 11 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter • Leistungsfaktor-Regelung. Benutzerfreundliches HMI. • LED-Statusanzeigen. • LCD-Anzeige der technischen Daten, Mensch-Maschine-Interaktion über vier Berührungstasten. • PC-Fernbedienung. • Systemverbindungsdiagramme. HINWEIS: Gemäß den australischen Sicherheitsanforderungen müssen die Nullleiter der Netzseite und der Reserveseite miteinander verbunden werden. Andernfalls wird die Backup-Funktion nicht funktionieren.
- Seite 12 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Dieses Diagramm ist ein Beispiel für eine Anwendung, bei der der Neutralleiter im Verteilerkasten vom PE getrennt ist. In Ländern wie China, Deutschland, der Tschechischen Republik, Italien usw. sind die örtlichen Verdrahtungsvorschriften zu beachten. AX Plus L L 1 1 G G R R I I D D...
- Seite 13 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Arbeitsweisen Arbeitsweisen Beschreibung Priorität: Last>Batterie>Netz Eigenverbrauch Die von der PV-Anlage erzeugte Energie wird zur Optimierung des (mit PV-Strom) Eigenverbrauchs genutzt. Die überschüssige Energie wird zum Laden der Batterien verwendet und dann ins Netz eingespeist. Eigenverbrauch Wenn keine PV-Einspeisung erfolgt, entlädt sich die Batterie zu- (ohne...
- Seite 14 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 3.2 Abmessungen 3.3 Klemmen des Wechselrichters Artikel Beschreibung Artikel Beschreibung Artikel Beschreibung DC-Schalter Antenne EPS/GRID Zähler Erdungsschraube COM/DONGLE HINWEIS: Nur autorisiertes Personal darf die Verbindung herstellen. Seite 14 atx054de0225...
- Seite 15 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 4. Technische Daten Spezifikation AX Plus 5kW AX Plus 6kW AX Plus 8kW Artikelnummer 9896128 9896129 9896130 PV-Eingang Max. Modul-Leistung [Wp] 11000 14000 18000 Max. DC-Eingangsleistung [W] 11000 13200 17600 Max. DC-Spannung [V]...
- Seite 16 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Spezifikation AX Plus 5kW AX Plus 6kW AX Plus 8kW Effizienz MPPT-Wirkungsgrad [%] 99,9 Maximaler Wirkungsgrad [%] 97,3 97,7 97,7 Euro-Wirkungsgrad [%] 97,2 Schutz PV-Verpolungsschutz Batterieverpolungsschutz Anti-Islanding-Schutz Kurzschlussschutz am Ausgang Schutz vor Leckströmen Isolationswiderstandsschutz Überspannungskategorie...
- Seite 17 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Spezifikation AX Plus 10kW AX Plus 12kW AX Plus 15kW Artikelnummer 9896131 9896132 9896133 PV-Eingang Max. Modul-Leistung [Wp] 20000 24000 30000 Max. DC-Eingangsleistung [W] 18000 22500 225000 Max. DC-Spannung [V] 1000 Nenn-DC-Betriebsspannung [V] Max.
- Seite 18 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Spezifikation AX Plus 10kW AX Plus 12kW AX Plus 15kW Effizienz MPPT-Wirkungsgrad [%] 99,9 Maximaler Wirkungsgrad [%] 97,9 97,9 97,9 Euro-Wirkungsgrad [%] 97,2 Schutz PV-Verpolungsschutz Batterieverpolungsschutz Anti-Islanding-Schutz Kurzschlussschutz am Ausgang Schutz vor Leckströmen Isolationswiderstandsschutz Überspannungskategorie lll (AC Seite), ll (DC Seite)
- Seite 19 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 5. Installation 5.1 Prüfung auf physische Schäden Stellen Sie sicher, dass der Wechselrichter während des Transports unversehrt geblieben ist. Bei sichtbaren Schäden, wie z. B. Rissen, wenden Sie sich bitte sofort an Ihren Händler. 5.2 Packliste Öffnen Sie das Paket und nehmen Sie das Produkt heraus, überprüfen Sie bitte zu- erst das Zubehör.
- Seite 20 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 5.3 Montage Vorsichtsmaßnahmen bei der Installation Stellen Sie sicher, dass der Aufstellungsort die folgenden Bedingungen erfüllt: • Nicht in direktem Sonnenlicht. • Nicht in Bereichen, in denen leicht entflammbare Materialien gelagert werden. •...
- Seite 21 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Montageschritte Für die Installation erforderliche Werkzeuge: • Schraubenschlüssel; • Elektrische Bohrmaschine (Bohrerset 8mm); • Crimpzange; • Abisolierzange; • Schraubendreher. Anforderungen an den Installationswinkel: • Kippen Sie den Energiespeicher nicht nach vorne, horizontal, auf den Kopf, nach hinten oder zur Seite.
- Seite 22 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Die Abmessungen auf der Rückseite des Geräts sind wie folgt: Seite 22 atx054de0225...
- Seite 23 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter • Achten Sie vor dem Bohren von Löchern auf den Abstand zwischen dem Gerät und benachbarten Objekten. • Bohren Sie die Löcher mit einer elektrischen Bohrmaschine, stellen Sie sicher, dass die Löcher mindestens 50 mm tief und 8 mm breit sind, und setzen Sie dann die Dübel ein.
- Seite 24 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter • Stecken Sie die Dübel in die Löcher und ziehen Sie sie fest. Montieren Sie die Halterung mit den Schrauben. 2. Den Wechselrichter mit der Wandhalterung montieren • Montieren Sie den Wechselrichter an der Halterung. Sichern Sie den Wechselrichter mit der M5-Schraube und der Unterlegscheibe.
- Seite 25 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 6. elektrischer Anschluss 6.1 Schaltungsübersicht Cloud Internet PV-Module PV-Module Stromnetz Router Smartmeter EPS laden Wechselrichter Hybrid- Batterie Startseite laden Wechselrichter Zähler 1 LAN / W-LAN Zähler 2 oder 4G Dongle atx054de0225 Seite 25...
- Seite 26 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Systemübersicht Hausanschlusskasten Kundenseitige Abrechnungszähler Intelligenter Zähler Vertrieb AX Plus Seite 26 atx054de0225...
- Seite 27 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 6.2 PV-Anschluss Schritt 1: PV String Verbindung ANMERKUNG! Wählen Sie einen geeigneten externen DC-Schalter, wenn der Wechsel- richter nicht über einen eingebauten DC-Schalter verfügt. WARNUNG! Die Spannung der PV-Module ist sehr hoch und liegt in einem gefähr- lichen Spannungsbereich.
- Seite 28 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Schritt 2: PV-Verkabelung • Schalten Sie den DC-Schalter aus. • Wählen Sie für den Anschluss des PV-Moduls ein 12 AWG-Kabel. • Schneiden Sie 6 mm der Isolierung vom Kabelende ab. 6.0mm (12AWG) Auslöselänge •...
- Seite 29 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter • Führen Sie den Stiftkontakt durch die Kabelmutter, um ihn in die Rückseite des Steckers oder der Buchse einzusetzen. Wenn Sie ein „Klicken“ spüren oder hören, sitzt der Stiftkontakt richtig. Klick • Entriegeln Sie den DC-Anschluss GEFAHR Vergewissern Sie sich vor dem Trennen des Gleichstromanschlusses, dass kein Strom auf dem Gleichstromanschluss fließt.
- Seite 30 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter • Trennen Sie den DC-Stecker (Batterie) wie unten dargestellt. Stiftkontakt Stecker Kabelmutter ANMERKUNG Wir bieten passende Batteriestrom- und Kommunikationskabelbäume an. Bitte verwenden Sie den passenden Kabelbaum. Der passende Batte- riestromkabelstrang und der Kommunikationskabelstrang befinden sich in der Batterieverpackungsbox.
- Seite 31 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter • Entriegeln Sie den DC-Anschluss GEFAHR Vergewissern Sie sich vor dem Trennen des Gleichstromanschlusses, dass kein Strom auf dem Gleichstromanschluss fließt. Sie können die Stromzange verwenden, um den Batterieschalter zu messen oder ab- zuklemmen, da es sonst zu schweren Sicherheitsunfällen kommen kann.
- Seite 32 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Schritt 2: Netzverdrahtung • Prüfen Sie die Netzspannung und vergleichen Sie sie mit dem zulässigen Span- nungsbereich (siehe technische Daten). • Den Leistungsschalter von allen Phasen abschalten und gegen Wiedereinschal- ten sichern. •...
- Seite 33 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Verwenden Sie die Crimpzange, um das Erdungskabel in die Erdungsklemme zu drücken, und schrauben Sie die Erdungsschraube mit einem Schraubendreher wie unten gezeigt fest: 6.6 Einbauanleitung 1. Abmessungen der Abisolierlinie Abmessungen der Abisolierlinie außerhalb des Gerätes. 4-adriger Kupferdraht 5-adriger Kupferdraht Einadriger Kupferdraht...
- Seite 34 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 2. Vorsichtsmaßnahmen für die Verdrahtung 3. Option für Dichtungszubehör A. Ø18: Der empfohlene Außendurchmesser des Kabels beträgt 17,5-18,5 mm. B. Ø21: Der empfohlene Außendurchmesser des Kabels beträgt 19-21 mm. C. Ø6: Wenn das Vierdrahtsystem verwendet wird, wird empfohlen, das spezielle Loch für den Erdungsdraht auf den Außendurchmesser des Kabels abzu- stimmen.
- Seite 35 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 6.7 Installationsschritte für 5-adriges Kabel Fädeln Sie den abisolierten Draht nachein- ander in die Kontermutter und den Haupt- körper ein (Der flexible Draht muss mit der isolierten Klemme vernietet werden.). Führen Sie zunächst das EPS-Endkabel in das EPS-Ende des Gummikerns ein.
- Seite 36 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Öffnen Sie den Riegel. Richten Sie das weibliche Ende mit dem männlichen Ende in der Anti-Stay-Position aus. Nachdem Sie den Steckverbinder eingesteckt haben, drücken Sie die Verriegelung. Ziehen Sie die Schrauben mit dem Sechskantschlüssel S2.5 mit einem Drehmoment von 2,5±0,1Nm an.
- Seite 37 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 6.8 RJ45-Anschluss Das Gerät verfügt über drei RJ45-Anschlüsse für die Zähler-, Ethernet- und RCR-Funktionen. Die Definition des Zähleranschlusses lautet wie folgt: Port Zähler Zähler Zähler Zähler Zähler 485B 485A 485B 485A Die Definition des Ethernet-Anschlussstifts lautet wie folgt: Port Ethernet Die Definition des DRM-Portpins ist wie folgt:...
- Seite 38 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Stecken Sie den Verschlussstopfen in den Hauptkörper des RJ45-Kabelendsteckers. Ziehen Sie die Mutter des Steckers mit dem Gabelschlüssel mit einem Drehmoment von 1,2±0,2N-m an. 6.9 Antennenanschluss Ziehen Sie die Mutter der Antenne mit dem Gabelschlüssel mit einem Drehmoment von 1,2±0,3N-m an.
- Seite 39 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter EMS 485: Unterstützt die Modbus485-Kommunikation, die zum Lesen und Steuern von Ma- schinen verwendet werden kann. Das spezifische Protokoll wird vom Hersteller bereitgestellt. Zähler 485: Ähnlich wie die Meter485-Schnittstelle ist auch diese Schnittstelle redundant aus- gelegt.
- Seite 40 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Verwenden Sie einen Schraubendreher, um den Draht zu verschrauben, Anzugsmoment 1,2+/-0,1N-m. Ordne die Adern so an, dass der Gummikernbereich nicht über die Adern drückt. Der Gummikern wird in das Hauptgehäuse eingesetzt, wobei ein „Klick“-Geräusch zu hören ist. Setzen Sie den Stecker in das Hauptgehäuse ein und verschließen Sie die Löcher ohne Drähte mit einem Stopfen.
- Seite 41 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 6.11 Elektrischer Anschluss Installation des Kommunikationsgeräts (optional) Die Wechselrichter der AX Plus Serie sind mit verschiedenen Kommunikationsop- tionen wie WiFi-, GPRS-, LAN- oder 4G-Dongle, RS485 und Smart Meter mit einem externen Gerät erhältlich. Betriebsinformationen wie Ausgangsspannung, Strom, Frequenz, Fehlerinforma- tionen usw.
- Seite 42 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Konfiguration: HINWEIS: Das Modul ist eingeschaltet und gestartet. Bitte warten Sie eine Minute, um die WLAN-Konfiguration zu starten. Schritt 1: Verbinden Sie Ihr mobiles Gerät mit Smart WiFi. Die SSID des Smart WiFi ist „W-xxxxx“ und das Passwort ist „mtmt2020“. Schritt 2: Nach erfolgreicher Verbindung.
- Seite 43 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter APP-Konfiguration: Klicken Sie dann auf Oder melden Sie sich in Schritt 1: „Wifi-Konfiguration“. der App an und klicken Öffnen Sie die APP und Sie auf die Seite „Ich“. klicken Sie auf der Klicken Sie dann auf Anmeldung Anmeldeseite auf „Local...
- Seite 44 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter RS485 RS485 ist eine Standard-Kommunikationsschnittstelle, die die Echtzeitdaten vom Wechselrichter an einen PC oder andere Überwachungsgeräte übertragen kann. RS485 Zähler Der Wechselrichter verfügt über eine integrierte Exportbegrenzungsfunktion. Um diese Funktion zu nutzen, muss ein Stromzähler installiert sein. Für die Installation des Zählers installieren Sie ihn bitte auf der Netzseite.
- Seite 45 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Einstellung der Exportkontrolle: EINSTELLUNGEN AUSFUHRKONTROLLE xxxxx W ON-GRID PARM Der Stromzähler wird wie folgt angeschlossen: Legend Active L1/L2/L3 Neutral N Earth PE RS485 A RS485 B 24 25 Logger Logger 485B 485A Zähleranschluss: Anschlussschema für Zähler Zum Wechselrichter-L...
- Seite 46 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Stecken Sie die L1/L2/L3/N-Leitungen und das RS485A/B-Kabel in das Messgerät. Bitte beachten Sie den Schaltplan auf der Seite des Messgeräts selbst. Netz Zähler 24: 485A 25: 485B Laden Port Zähler Zähler Zähler Zähler Zähler 485B...
- Seite 47 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Stecken Sie die L1/L2/L3/N-Leitungen, den Stromwandler und das RS485A/B-Kabel in das Messgerät. Bitte beachten Sie den Schaltplan auf der Seite des Messgeräts selbst. Zum Wechselrichter-L 24:RS485A 25:RS485B Zum Netz-L ANMERKUNGEN: Die Klemmen 2, 5 und 8 des Stromwandlers sind jeweils mit den drei stromführenden Leitungen L1, L2 und L3 verbunden.
- Seite 48 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Die Adresse des zweiten Zählers ist 2. Bitte stellen Sie sicher, dass die Adresse 2 ist, andernfalls wird die Kommunikation des ersten Zählers beeinträchtigt, und die Ausgangs- und Überwachungsdaten des Wechselrichters werden beeinflusst. Wechselrichter Laden Zähler 2...
- Seite 49 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Das BMS wird zur Kommunikation mit der Batterie für den Datenaustausch ver- wendet. Bitte verwenden Sie das für die Batterie konfigurierte Netzwerkkabel zur Kommunikation, die Kommunikationsentfernung sollte 10 m nicht überschreiten. Stecken Sie eine Seite des CAT 7-Kabels in den CAN-Anschluss des ersten Wech- selrichters und die andere Seite in den CAN-Anschluss des nächsten Wechsel- richters.
- Seite 50 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Einführung in die Funktion der unsymmetrischen Last Wenn die Last jeder Phase im Haushalt unterschiedlich ist und die Leistung jeder Phase am Ausgang des Wechselrichters gleich ist, gibt es einen Phasenausgang und einen Phaseneingang. Um diese Situation zu vermeiden, kann die unsymme- trische Last eingeschaltet werden.
- Seite 51 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 6.12 EPS-Anschluss (nicht-paralleler Zustand) Beschreibung der gemeinsamen Lasten Wenn Sie im EPS-Modus eine induktive Last an den EPS-Anschluss anschließen möchten, stellen Sie bitte sicher, dass die momentane Leistung der Last beim Start geringer ist als die maximale Leistung des EPS-Modus.
- Seite 52 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 6.13 Systemverbindungsdiagramme Für Länder wie China, Deutschland, die Tschechische Republik, Italien usw. sind die örtlichen Verdrahtungsvorschriften zu beachten. Dieses Diagramm ist ein Bei- spiel für eine Anwendung, bei der der Neutralleiter im Verteilerkasten vom Schutz- leiter (PE) getrennt ist.
- Seite 53 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 6.14 Inbetriebnahme des Wechselrichters Bitte beachten Sie die folgenden Schritte zur Inbetriebnahme des Wechselrichters. 1. Sicherstellen, dass der Wechselrichter gut befestigt ist. 2. Stellen Sie sicher, dass alle DC-Verkabelungen und AC-Verkabelungen abge- schlossen sind.
- Seite 54 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 7. Implementierung der Hauptfunktion 7.1 DRM Verkabelung DRM0-Einstellung AKTIVIEREN / MERKMAL EINSTELLUNG DRM0 DEAKTIVIEREN PARM Der DRM unterstützt mehrere Betriebsmodi durch die Ausgabe von Steuersigna- len wie unten beschrieben. Aktiviert durch Modus Kurzschließen Anforderung der Stifte...
- Seite 55 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 7.2 RCR-Verkabelung RCR0-Einstellung AKTIVIEREN / MERKMAL EINSTELLUNG RCR0 DEAKTIVIEREN PARM Voraussetzung für die Nutzung dieser Funktion ist die Wahl der deutschen Netzan- schlussvorschrift VDE 4105 und die Nutzung der RCR-Funktion. Die Rundsteuerfunktion wird im Folgenden beschrieben: Port +3.3V DRM1...
- Seite 56 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Modus 1 - Blockierter Betrieb (1,0): Der Betrieb der Wärmepumpe ist für maximal zwei Stunden pro Tag gesperrt. Modus 2-Normalbetrieb (0,0): Die Wärmepumpe läuft im energieeffizienten Normalbetrieb. Modus 3 - Erzwungener Betrieb (0,1): Der Betrieb der Wärmepumpe wird gefördert, um den Stromverbrauch für Hei- zung und Warmwasser zu erhöhen.
- Seite 57 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 7.4 Einstellung der reaktiven Funktion Schritt 1: Anmeldung Cloud Schritt 2: SN des Wechselrichters eingeben Schritt 3: Hier klicken atx054de0225 Seite 57...
- Seite 58 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Schritt 4: Klicken Sie auf Safety-Reactive, wählen Sie die Schaltfläche Reactive Power Mode Enable. 1. Fester PF Über Wenn Sie den festen PF-Wert einstellen möchten, suchen Sie das Dropdown-Menü Reactive PowerControl Mode und wählen Sie die Option FixedPFOver; Stellen Sie die festen PF-Parameter nach Ihren Bedürfnissen ein, mit einem Stan- dardwert von 1.
- Seite 59 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 2. Fester PK unter Wenn Sie den festen Leistungsfaktor (PF) unter einstellen möchten, suchen Sie das Dropdown-Menü „Reactive Power Control Mode“ und wählen Sie die Option „FixedPFUnder“. Stellen Sie die festen PF-Parameter nach Ihren Bedürfnissen ein, mit einem Standardwert von 1.
- Seite 60 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 4. Festes Q Wenn Sie den festen Q-Wert einstellen möchten, suchen Sie das Dropdown-Menü Blind PowerControl Mode und wählen Sie die Option FixedQ; Legen Sie die festen Q-Parameter nach Ihren Bedürfnissen fest; 5.
- Seite 61 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 8. Betrieb 8.1 Bedienfeld Objekt Name Funktion LCD- Anzeige der Informationen des Wechselrichters. Bildschirm Rot: Der Wechselrichter zeigt eine Störung an Indikator Blau: Der Wechselrichter ist normal mit der Batterie verbunden. Grün: Der Wechselrichter funktioniert normal „Nach Oben“-Taste: Cursor nach oben bewegen oder Wert erhöhen.
- Seite 62 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 8.2 Funktionsbaum Single Betriebsart des Geräts Seite 62 atx054de0225...
- Seite 63 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 9. Wartung Dieser Abschnitt enthält Informationen und Verfahren zur Behebung möglicher Probleme mit den Wechselrichtern und gibt Ihnen Tipps zur Fehlerbehebung, um die meisten Probleme, die auftreten können, zu identifizieren und zu lösen. 9.1 Fehlerliste Fehler-Code Lösung...
- Seite 64 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Fehler-Code Lösung PV-Spannung außerhalb des Bereichs. Pv Volt Fault - Bitte überprüfen Sie die Ausgangsspannung der PV-Module. Hoher PV-Eingangsstrom von der Software erkannt. SW Pv Cur Fault - Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an. Die Temperatur des Wechselrichters ist hoch.
- Seite 65 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Fehler-Code Lösung Bat Relay Das Batterierelais bleibt offen. Open - Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an. Bat Relay Das Batterierelais bleibt geschlossen. Short Circuit - Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an. Bat Buck Der Batterie-Buck-Schaltkreis-Mosfet ist defekt.
- Seite 66 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Fehler-Code Lösung Bms Volt Überspannung der Batterie. High - Bitte wenden Sie sich an den Batterielieferanten. Bms Volt Batterie unter Spannung. - Bitte wenden Sie sich an den Batterielieferanten. Bms ChgCur Batterieladung über Strom. High - Bitte wenden Sie sich an den Batterielieferanten Batterieentladung über Strom.
- Seite 67 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 9.2 Fehlersuche und routinemäßige Wartung Fehlersuche a. Überprüfen Sie die Fehlermeldung auf dem Systembedienfeld oder den Fehler- code auf dem Informationsfeld des Wechselrichters. Wenn eine Meldung an- gezeigt wird, notieren Sie diese, bevor Sie weitere Schritte unternehmen. b.
- Seite 68 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 10. Stilllegung 10.1 Demontage des Wechselrichters • Trennen Sie den Wechselrichter vom DC-Eingang und vom AC-Ausgang. Warten Sie 5 Minuten, bis der Wechselrichter vollständig spannungsfrei ist. • Trennen Sie die Kommunikations- und optionalen Anschlusskabel. Entfernen Sie den Wechselrichter von der Halterung.
- Seite 69 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter atx054de0225 Seite 69...
