Installations- und Bedienungsanleitung
AX Plus 5-15kW 3ph Hybridwechselrichter
• Entriegeln Sie den DC-Anschluss
GEFAHR
Vergewissern Sie sich vor dem Trennen des Gleichstromanschlusses,
dass kein Strom auf dem Gleichstromanschluss fließt. Sie können die
Stromzange verwenden, um den Batterieschalter zu messen oder ab-
zuklemmen, da es sonst zu schweren Sicherheitsunfällen kommen kann.
Gleichzeitig darf der Kabelbaum an der Batterie nicht vertauscht oder
kurzgeschlossen werden, was zu irreparablen Schäden an der Batterie
oder dem Wechselrichter führen würde.
- Verwenden Sie das angegebene Schraubenschlüsselwerkzeug.
- Zum Trennen des DC+ Steckers drücken Sie das Werkzeug von oben nach unten.
- Zum Trennen des DC - Steckers drücken Sie das Werkzeug von unten nach unten.
- Trennen Sie die Steckverbinder mit der Hand.
6.4 Netzanschluss
Schritt 1: Grid String Verbindung
Die Wechselrichter der AX Plus Serie sind für das Dreiphasennetz ausgelegt. Der
Spannungsbereich ist 220/230/240V; die Frequenz beträgt 50/60Hz. Andere tech-
nische Anforderungen sollten mit den Anforderungen des lokalen öffentlichen
Netzes übereinstimmen.
Modell (kW)
Kabel (ON-GRID)
Kabel (EPS)
Micro-Breaker

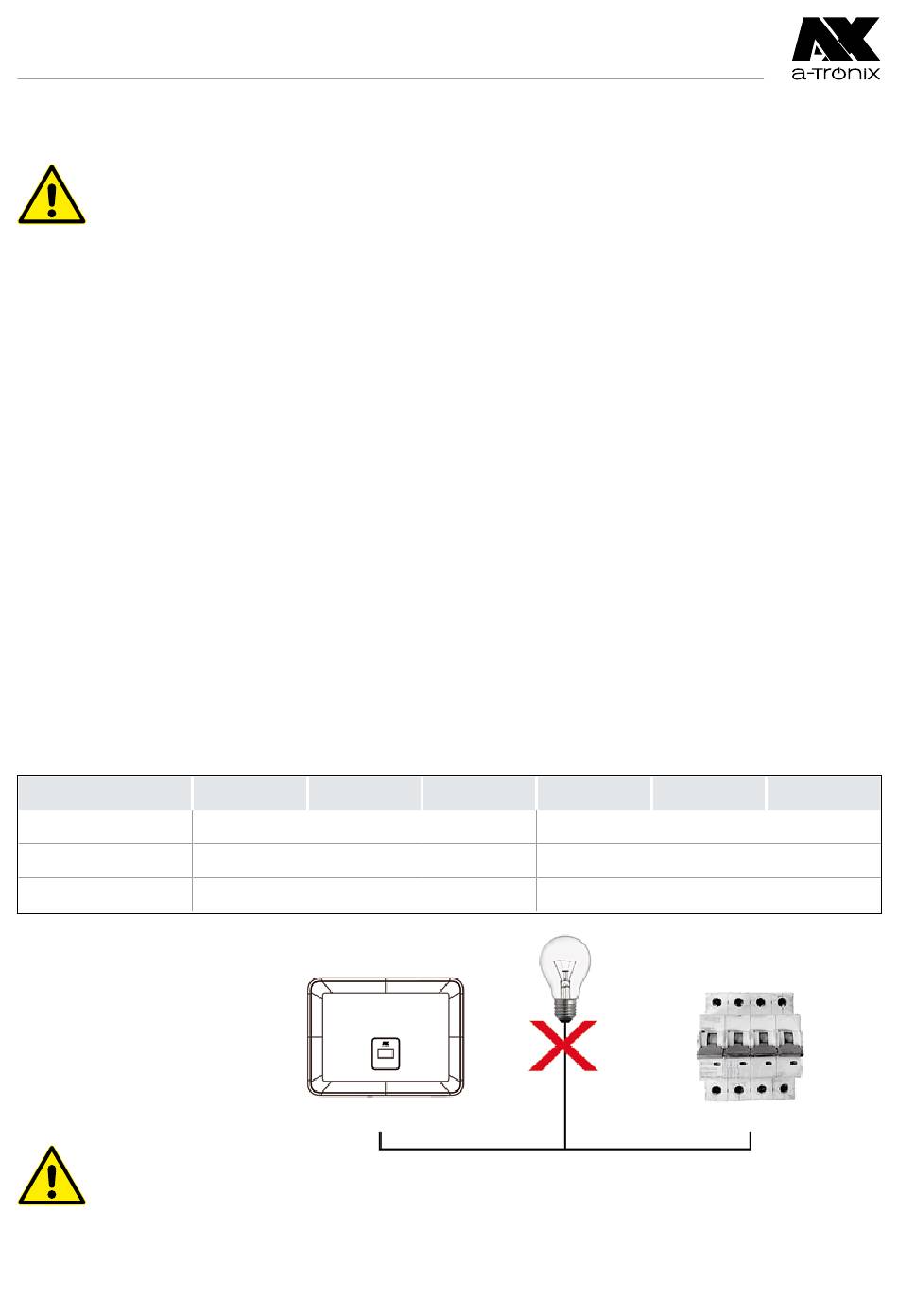

WARNUNG!
Zwischen Wechselrichter und Netz ist ein Mikroschalter für den maxima-
len Ausgangsüberstromschutz zu installieren, und der Strom des Schutz-
geräts ist in der obigen Tabelle angegeben; eine Last DARF NICHT direkt
an den Wechselrichter angeschlossen werden.
atx054de0225
5.0
6.0
4.0-6.0mm²
4.0-6.0mm²
32A
8.0
10.0
12.0
15.0
5.0-6.0mm²
5.0-6.0mm²
32-63A
Seite 31
