Installations- und Bedienungsanleitung
AX Plus 5-15kW 3ph Hybridwechselrichter

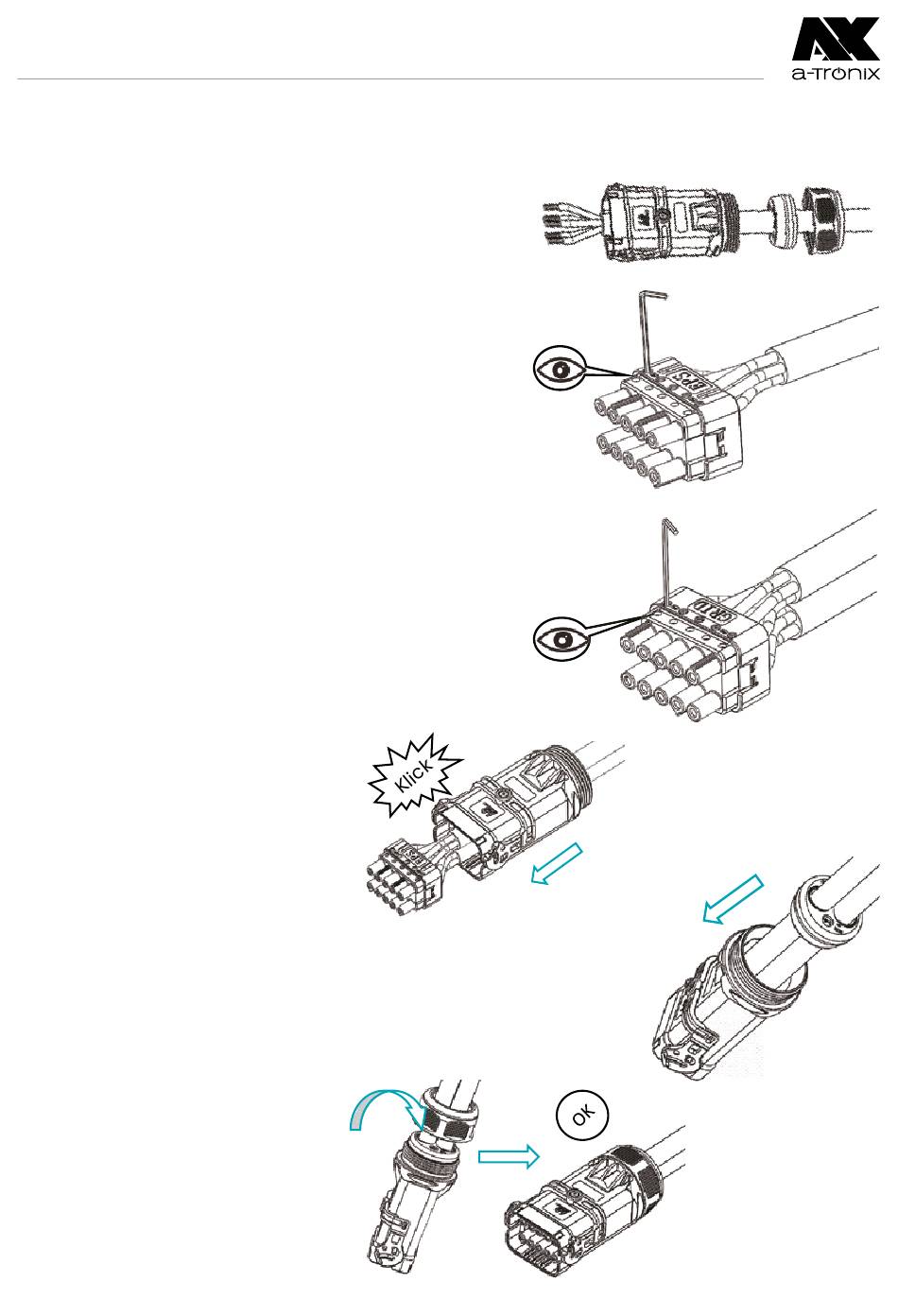

6.7 Installationsschritte für 5-adriges Kabel
Fädeln Sie den abisolierten Draht nachein-
ander in die Kontermutter und den Haupt-
körper ein (Der flexible Draht muss mit der
isolierten Klemme vernietet werden.).
Führen Sie zunächst das EPS-Endkabel in
das EPS-Ende des Gummikerns ein. Nach-
dem das Kabel durch das Sichtloch ein-
geführt wurde, ziehen Sie die Schraube mit
einem Sechskantschlüssel S2.5 mit einem
Drehmoment von 2,5±0,1N-m an.
Führen Sie den GRID-Enddraht in das GRID-
Ende des Gummikerns ein, achten Sie dar-
auf, dass das perspektivische Lochkabel an
seinem Platz bleibt, ziehen Sie die Schrau-
ben mit einem Sechskantschlüssel S2,5 an,
Drehmoment 2,5±0,1N-m.
Setzen Sie den Hauptkörper in
den Gummikern ein und hören
Sie das „Klick"-Geräusch.
Dichtung des Steckers am Hauptkörper.
Ziehen Sie die Mutter mit einem
Gabelschlüssel an.
(Drehmoment 10,0±0,1N-m)
atx054de0225
Seite 35
