ES

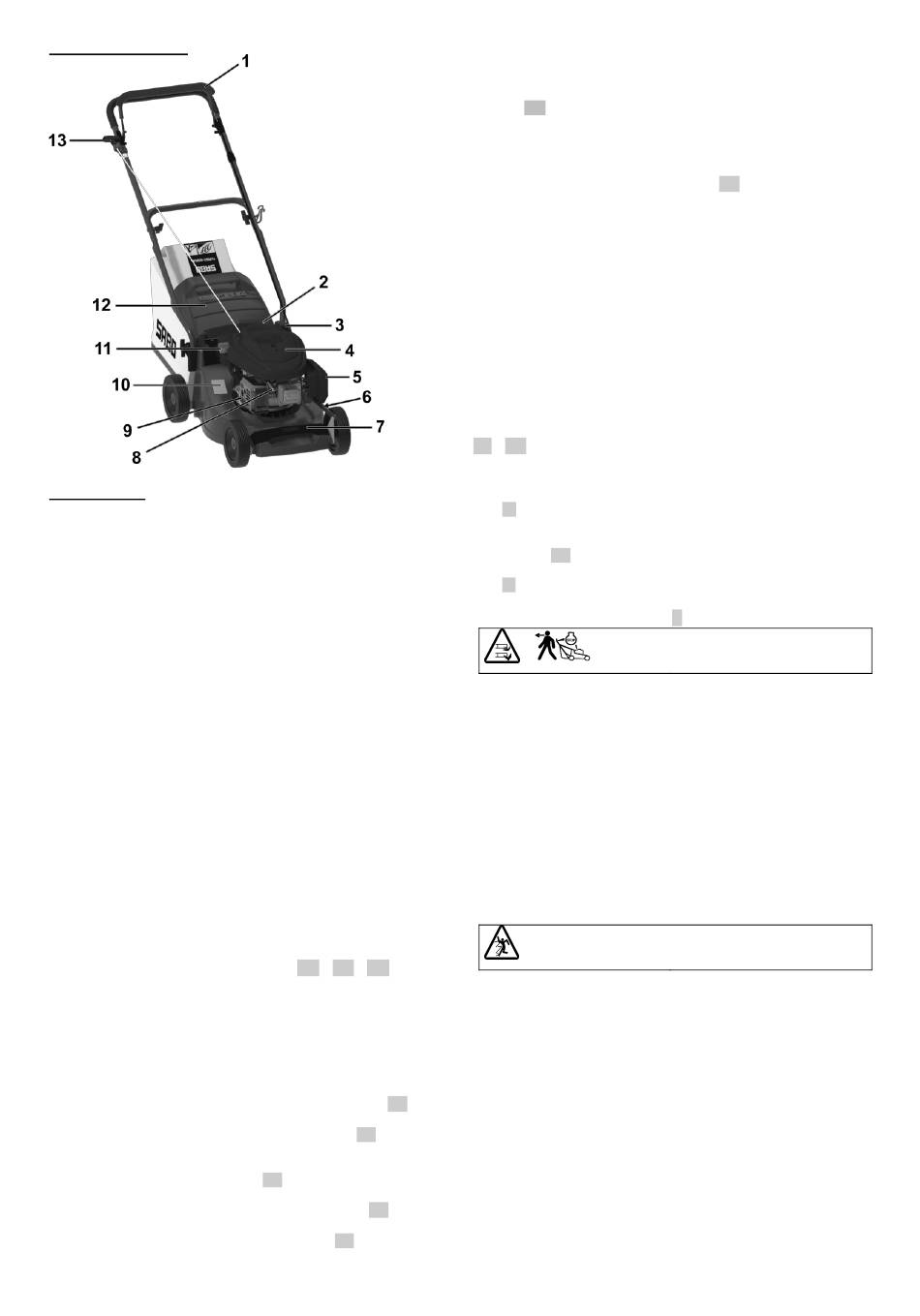

Versión con rueda de acero
Todos los modelos
1 Estribo de conmutación de seguridad para parada del motor
2 Asa para el ajuste de la altura de corte (asa de transporte atrás) con pulsador
3 Tapa del depósito
4 Cubierta del motor
5 Filtro de aire
6 Indicación de la altura de corte
7 Asa de transporte
8 Bujía
9 Rejilla protectora del tubo de escape
10 Placa de características
11 Tubuladura de carga de aceite con varilla de nivel de aceite, tapa del depósito
12 Trampilla de expulsión
13 Asa del cable del estárter
8 TRABAJOS PRELIMINARES
Para el montaje del cortacésped en el embalaje se encuentran las siguientes piezas
individuales:
• Cortacésped con larguero de guía premontado
• Paño recolector, bastidor del saco colector
• Bolsa de herramientas con el siguiente contenido:
−
Manual del operador con declaración de conformidad
−
Condiciones de garantía (en función del modelo)
−
Diversas piezas de fijación
En el caso improbable de que faltara alguna pieza, póngase en contacto con un
distribuidor especializado.
ATENCIÓN
Antes de montar el larguero y el soporte del cable del estárter, y al abrir el
larguero, extraer siempre el conector de la bujía. Una vez realizado el montaje,
presionar de nuevo el conector de la bujía como muy tarde antes de arrancar el
motor.
Colocar en alto el larguero de guía (Figuras A1 + E1 + B1 )
IMPORTANTE
Prestar atención a que al elevar el larguero de guía no se doblen o queden
aprisionados los cables Bowden.
IMPORTANTE
Al plegar y desplegar los largueros de guía, prestar atención para no aprisionar,
aplastar, retorcer o estirar demasiado los cables. Guiar los cables siempre por
el exterior de la unión del larguero. Un cable dañado puede provocar una avería
técnica del aparato.
−
Desplegar hacia arriba el larguero de guía plegado en forma de Z A1 .
− Cuando las partes superior e inferior del larguero de guía se encuentren a una
misma altura, apretar con la mano las tuercas de mariposa E1 .
−
En la parte inferior del larguero de guía, girar hacia atrás los extremos con los
ajustes de plástico dentados hasta que encajen en las ranuras con el mismo
dentado de la carcasa del cortacésped B1 .
De este modo se pueden ajustar tres alturas de larguero diferentes.
−
Apretar con la mano las tuercas de mariposa de ambos lados B1 .
−
Introducir el cable Bowden en la guía de cables. De este modo se evita un
atrapamiento del cable Bowden al plegar la barra guía E1 .
−
Fijar el cable Bowden con ayuda de las cintas de cable más cortas de la bolsa
de herramientas del larguero inferior izquierdo.
PRECAUCIÓN
Cuando se acciona el ajuste de altura del larguero, al soltar las tuercas de
mariposa B1 para fijar la parte inferior del larguero a la carcasa (soltar solo
hasta que el larguero pueda moverse libremente) y desencajar los ajustes de
plástico dentados de la ranura de la carcasa, el larguero podría volcarse
accidentalmente. Asimismo, podrían producirse zonas de aplastamiento entre
la parte inferior del larguero y la carcasa. Existe peligro de lesiones.
Montaje del arrancador de larguero (Figura L1 )
−
Retirar el soporte del cable del estárter (1) de la bolsa de herramientas.
−
Desenroscar la tuerca hasta que ambas mitades puedan se puedan desplazar
sobre el larguero.
− En el larguero superior se encuentra un adhesivo (2) para el posicionamiento
del soporte del cable del estárter.
ATENCIÓN
Por motivos de seguridad, el soporte del cable del estárter solo se puede
montar en la posición indicada.
−
Presionar y mantener el estribo de conmutación para la parada del motor (3) en
la parte superior del larguero (4), extraer el cable del estárter (5) e introducirlo
en el soporte del cable del estárter.
−
Ensamblar las dos mitades (6), apretar firmemente de nuevo las tuercas. De
este modo se evita que el cable del estárter salte hacia fuera.
El soporte del cable del estárter se debe montar/orientar de tal manera que el
cable del estárter esté libre y no roce en otras piezas.
Colgamiento del saco colector para césped en el cortacésped (Figuras
R1 + S1 )
−
Colocar el bastidor del saco colector con el estribo por delante en el paño
colector. Alinear las costuras superiores del paño colector en el estribo.
− Presionar los perfiles de retención en el marco del bastidor del saco colector
R1.
−
Abrir la trampilla de expulsión del cortacésped hacia arriba.
−
Levantar el saco colector para césped por el estribo portante, colocar la
rampa (1) R1 del saco colector en el orificio de expulsión y colgar el saco con
sus dos ganchos laterales en la parte superior de la carcasa del cortacésped
S1.
−
Plegar la trampilla de expulsión sobre el saco colector para césped.
Ajuste de la altura de corte (Figura I )
La altura de corte se ajusta detrás del motor.
−
Accionar con los pulgares el pulsador gris y ajustar la posición deseada
subiendo o bajando el asa del cortacésped.
−
Después de soltar el pulsador, la palanca encaja a la altura de corte deseada.
−
La marca a la izquierda de la carcasa indica la altura de corte ajustada.
IMPORTANTE
Cortar el césped al nivel mínimo de corte únicamente se puede llevar a cabo en
superficies de césped lisas y planas.
Tenga en cuenta que los ajustes de altura de corte inferiores solo deben usarse
en condiciones óptimas. Si elige una altura de corte demasiado baja, se podría
dañar la capa de césped e incluso, según el caso, destruirse.
Aparte de la altura de corte, en el corte y el resultado de recolección también
influye la velocidad de desplazamiento. Adaptar la altura de corte y la velocidad
de desplazamiento a la altura del césped que se va a cortar.
9 ANTES DE LA PRIMERA PUESTA EN SERVICIO
Comprobar el asiento firme de todas las uniones atornilladas y del conector de la
bujía. Reapretar los tornillos si fuera necesario. Sobre todo se debe comprobar la
fijación de la barra de cuchillas (a este respecto véase el capítulo "Mantenimiento de
la barra de cuchillas").
Un taller especializado autorizado siempre será la encargada de apretar el tornillo de
fijación de la cuchilla. Si se hubiera apretado el tornillo de la cuchilla demasiado o se
hubiera dejado suelto, se podrían dañar o soltarse el acoplamiento de la cuchilla y las
barras de cuchillas, lo que podría ocasionar lesiones graves.
El cortacésped está equipado con un dispositivo de parada del motor.
Antes de la primera puesta en servicio, deberá comprobar el correcto funcionamiento
del estribo de conmutación de seguridad para parada del motor. Al soltar el estribo de
conmutación, se deben parar el motor y las barras de cuchillas en un periodo de tres
segundos.
Tras soltarlo, el estribo debe volver a la posición mostrada en la imagen "Descripción
de los componentes".
En caso contrario, un taller especializado autorizado debe realizar inmediatamente
una comprobación.
Peligro de lesiones
Si la marcha por inercia de la cuchilla fuera superior, no usar más el aparato y llevarlo
a un taller especializado autorizado.
