Moog MSD Bedienungsanleitung Seite 44

moog
Id.-Nr.: CB38398-002 Stand: 01/2017
A Anhang
A.1 Sicherheitstechnische Abnahmen
Sicherheitstechnische Kenngrößen nach EN ISO 13849:
PL: ............................e
Kategorie: ..................4
MTTFd: .....................416
DC = ....................92 %
avg
Sicherheitstechnische Kenngrößen nach IEC/EN 61061 / IEC/EN 61508:
SIL:............................3
PFD (T = 20a) = 1,16 x 10 -4
AV 1
-9
PFH: ..........................1,34 x 10 1/h
MSD Servo Drive Ausführungsbeschreibung Funktionale Sicherheit

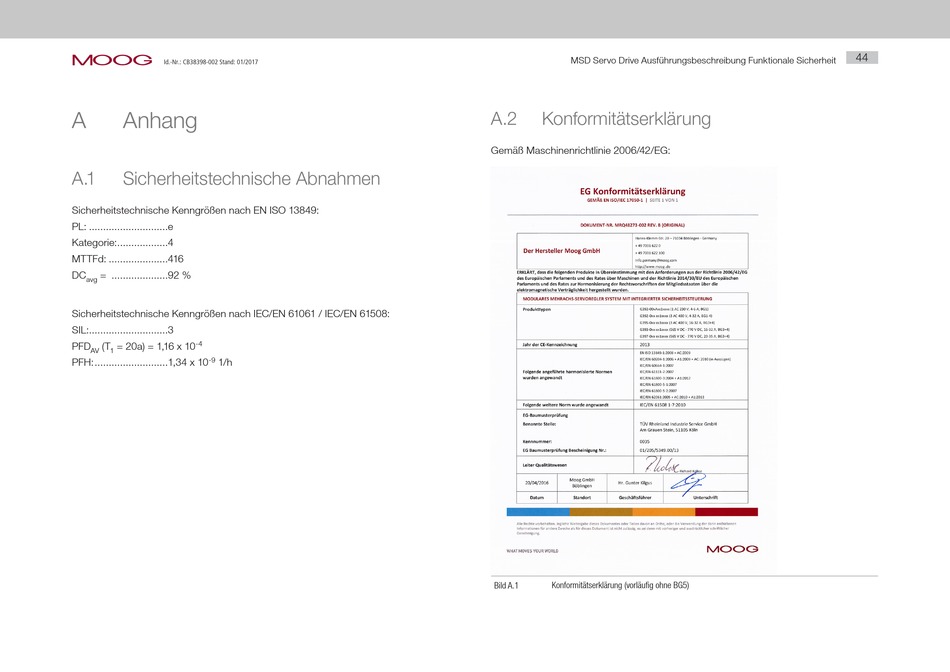

A.2 Konformitätserklärung
Gemäß Maschinenrichtlinie 2006/42/EG:
Konformitätserklärung (vorläufig ohne BG5)
Bild A.1
44
