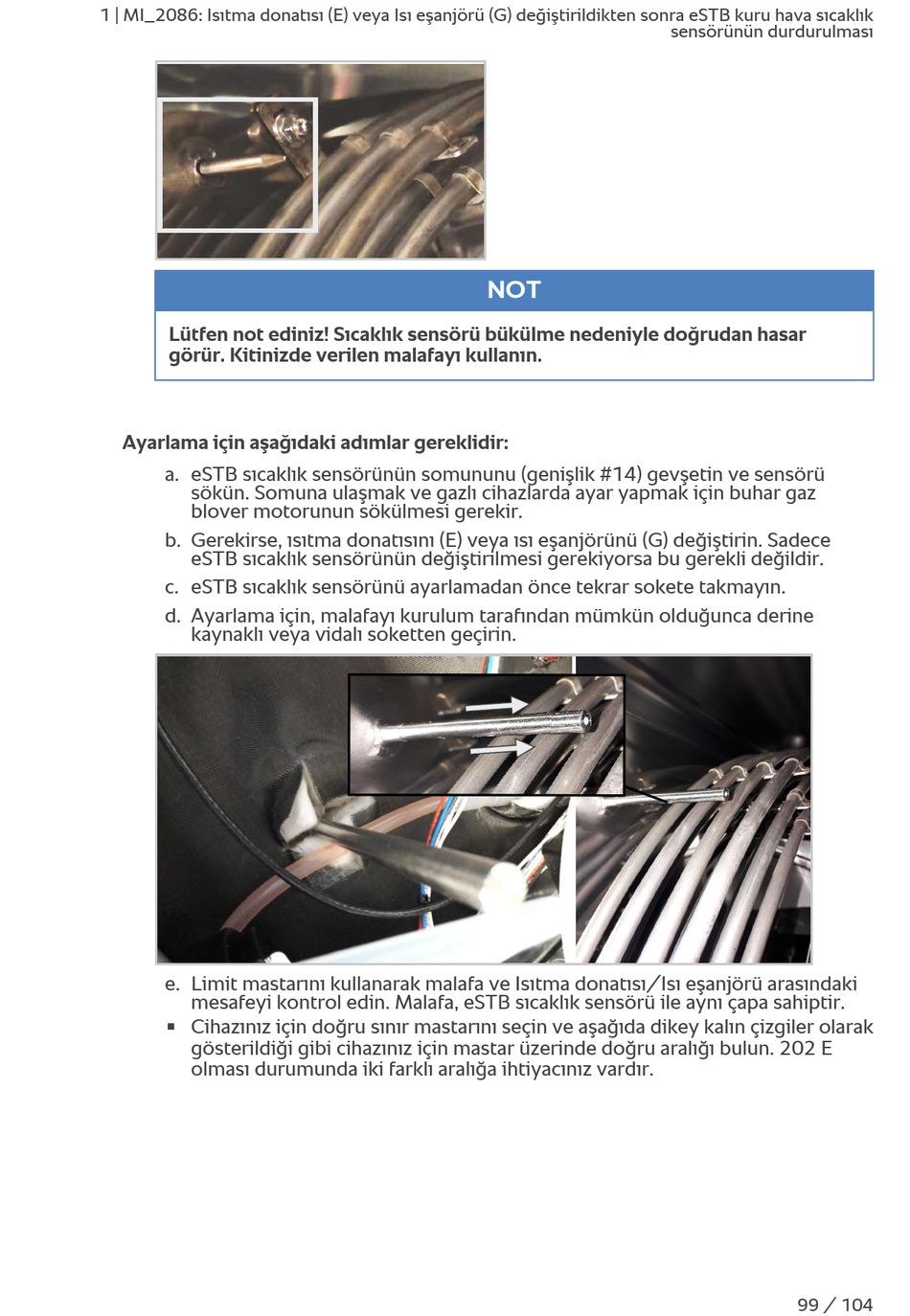

1 | MI_2086: Isıtma donatısı (E) veya Isı eşanjörü (G) değiştirildikten sonra eSTB kuru hava sıcaklık
Lütfen not ediniz! Sıcaklık sensörü bükülme nedeniyle doğrudan hasar
görür. Kitinizde verilen malafayı kullanın.
Ayarlama için aşağıdaki adımlar gereklidir:
a. eSTB sıcaklık sensörünün somununu (genişlik #14) gevşetin ve sensörü
sökün. Somuna ulaşmak ve gazlı cihazlarda ayar yapmak için buhar gaz
blover motorunun sökülmesi gerekir.
b. Gerekirse, ısıtma donatısını (E) veya ısı eşanjörünü (G) değiştirin. Sadece
eSTB sıcaklık sensörünün değiştirilmesi gerekiyorsa bu gerekli değildir.
c. eSTB sıcaklık sensörünü ayarlamadan önce tekrar sokete takmayın.
d. Ayarlama için, malafayı kurulum tarafından mümkün olduğunca derine
kaynaklı veya vidalı soketten geçirin.
e. Limit mastarını kullanarak malafa ve Isıtma donatısı/Isı eşanjörü arasındaki
mesafeyi kontrol edin. Malafa, eSTB sıcaklık sensörü ile aynı çapa sahiptir.
Cihazınız için doğru sınır mastarını seçin ve aşağıda dikey kalın çizgiler olarak
n
gösterildiği gibi cihazınız için mastar üzerinde doğru aralığı bulun. 202 E
olması durumunda iki farklı aralığa ihtiyacınız vardır.
NOT
sensörünün durdurulması
99 / 104
