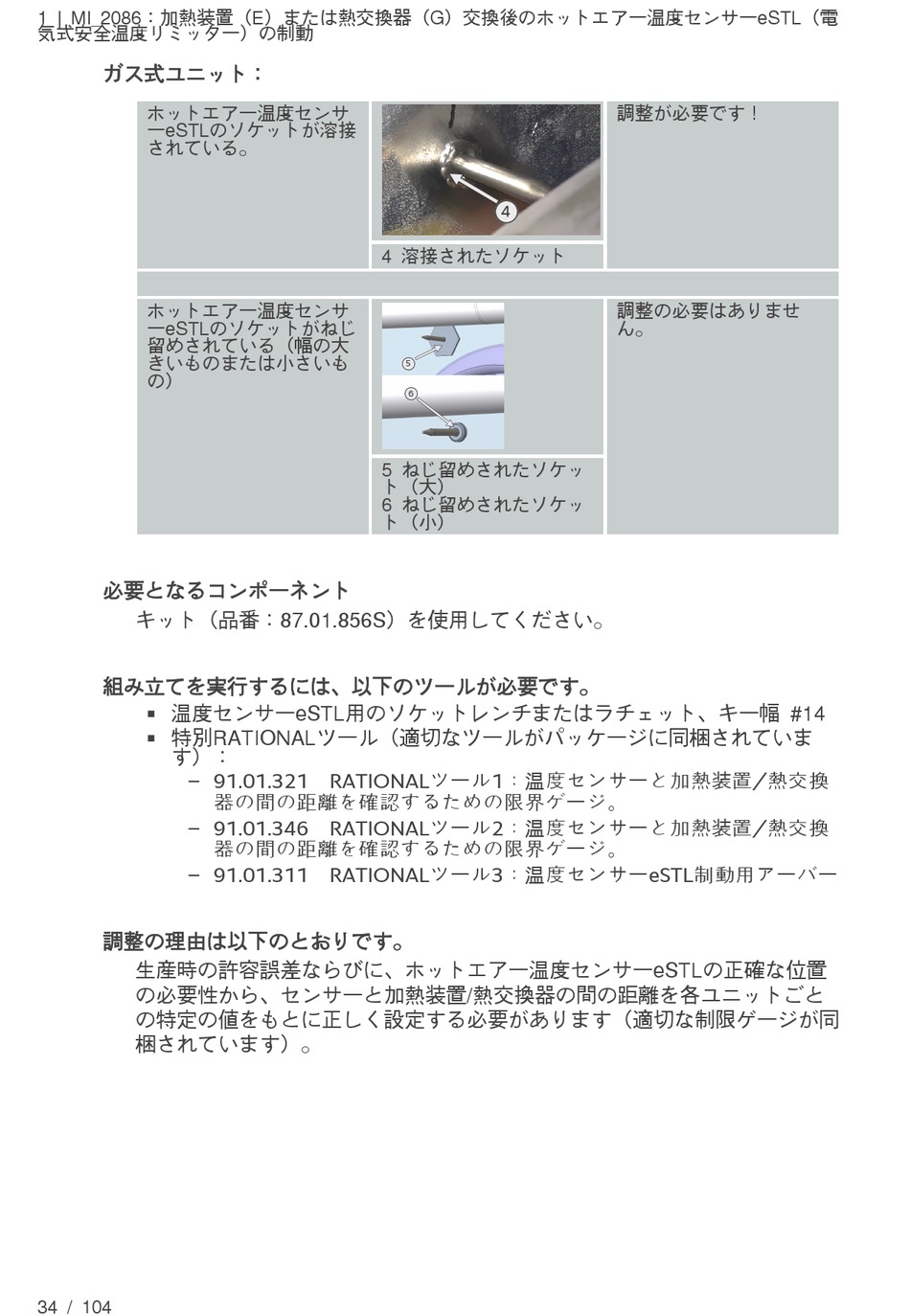

1 | MI_2086：加熱装置（E）または熱交換器（G）交換後のホットエアー温度センサーeSTL（電
気式安全温度リミッター）の制動
ガス式ユニット：
ホットエアー温度センサ
ーeSTLのソケットが溶接
されている。
ホットエアー温度センサ
ーeSTLのソケットがねじ
留めされている（幅の大
きいものまたは小さいも
の）
必要となるコンポーネント
キット（品番：87.01.856S）を使用してください。
組み立てを実行するには、以下のツールが必要です。
温度センサーeSTL用のソケットレンチまたはラチェット、キー幅 #14
n
特別RATIONALツール（適切なツールがパッケージに同梱されていま
n
す）：
– 91.01.321 RATIONALツール1：温度センサーと加熱装置/熱交換
– 91.01.346 RATIONALツール2：温度センサーと加熱装置/熱交換
– 91.01.311 RATIONALツール3：温度センサーeSTL制動用アーバー
調整の理由は以下のとおりです。
生産時の許容誤差ならびに、ホットエアー温度センサーeSTLの正確な位置
の必要性から、センサーと加熱装置/熱交換器の間の距離を各ユニットごと
の特定の値をもとに正しく設定する必要があります（適切な制限ゲージが同
梱されています）。
34 / 104
4 溶接されたソケット
5 ねじ留めされたソケッ
ト（大）
6 ねじ留めされたソケッ
ト（小）
器の間の距離を確認するための限界ゲージ。
器の間の距離を確認するための限界ゲージ。
4
5
6
調整が必要です！
調整の必要はありませ
ん。
