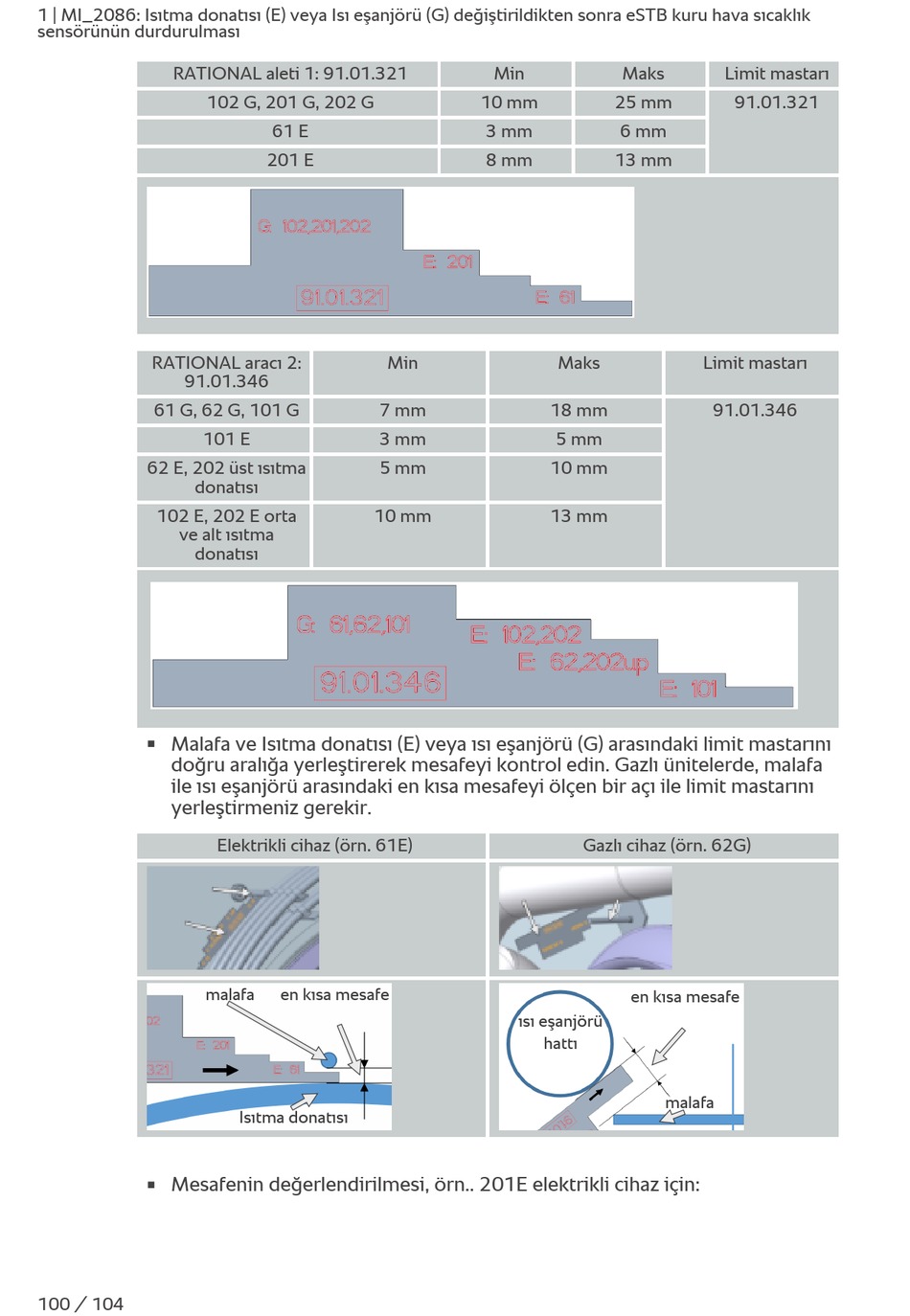

1 | MI_2086: Isıtma donatısı (E) veya Isı eşanjörü (G) değiştirildikten sonra eSTB kuru hava sıcaklık
sensörünün durdurulması
RATIONAL aleti 1: 91.01.321
102 G, 201 G, 202 G
RATIONAL aracı 2:
91.01.346
61 G, 62 G, 101 G
101 E
62 E, 202 üst ısıtma
donatısı
102 E, 202 E orta
ve alt ısıtma
donatısı
Malafa ve Isıtma donatısı (E) veya ısı eşanjörü (G) arasındaki limit mastarını
n
doğru aralığa yerleştirerek mesafeyi kontrol edin. Gazlı ünitelerde, malafa
ile ısı eşanjörü arasındaki en kısa mesafeyi ölçen bir açı ile limit mastarını
yerleştirmeniz gerekir.
malafa
Mesafenin değerlendirilmesi, örn.. 201E elektrikli cihaz için:
n
100 / 104
61 E
201 E
Min
7 mm
3 mm
5 mm
10 mm
Elektrikli cihaz (örn. 61E)
en kısa mesafe
Isıtma donatısı
Min Maks
10 mm 25 mm
3 mm 6 mm
8 mm 13 mm
Maks
18 mm
5 mm
10 mm
13 mm
Gazlı cihaz (örn. 62G)
en kısa mesafe
ısı eşanjörü
hattı
Limit mastarı
91.01.321
Limit mastarı
91.01.346
malafa
