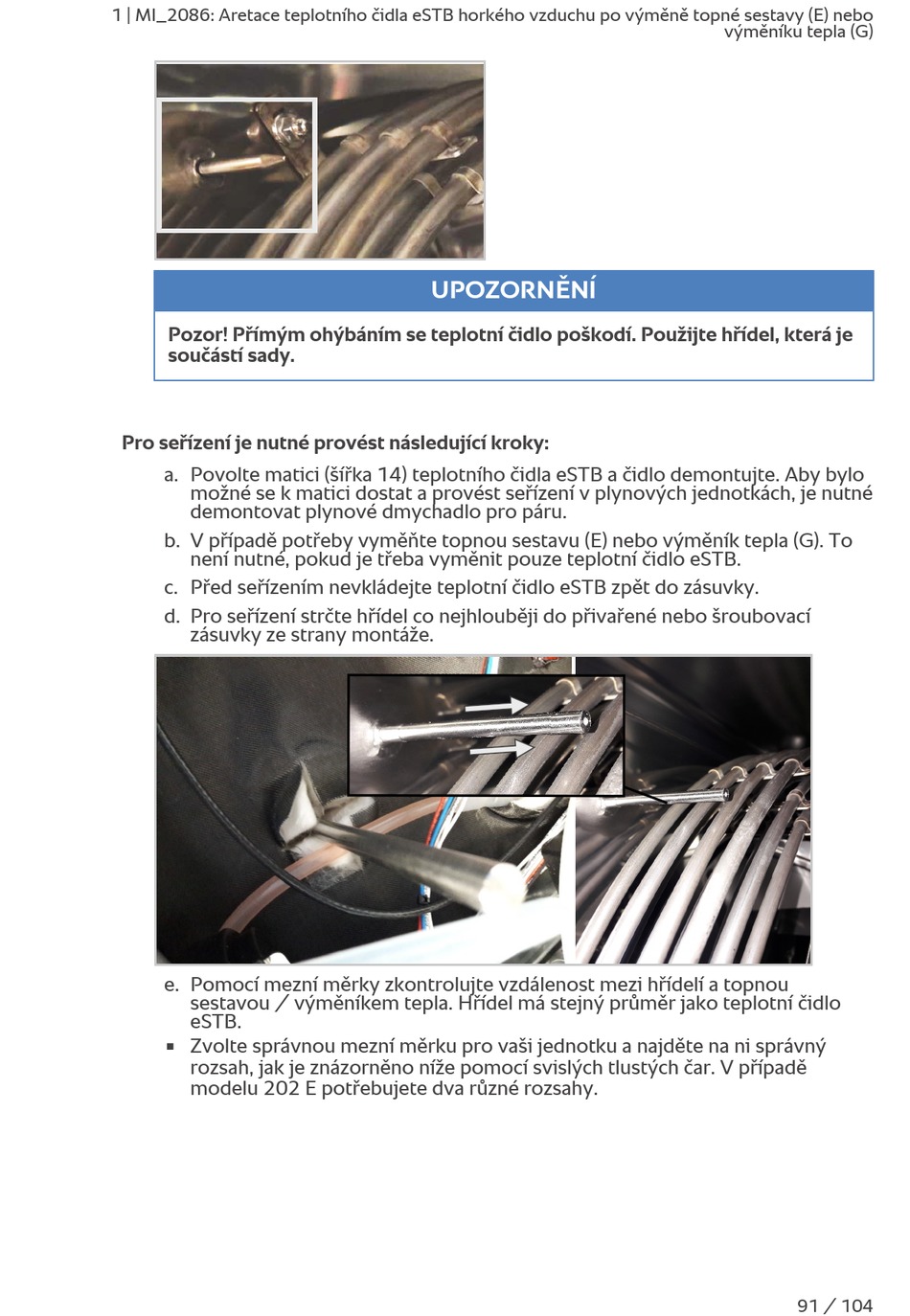

1 | MI_2086: Aretace teplotního čidla eSTB horkého vzduchu po výměně topné sestavy (E) nebo
Pozor! Přímým ohýbáním se teplotní čidlo poškodí. Použijte hřídel, která je
součástí sady.
Pro seřízení je nutné provést následující kroky:
a. Povolte matici (šířka 14) teplotního čidla eSTB a čidlo demontujte. Aby bylo
možné se k matici dostat a provést seřízení v plynových jednotkách, je nutné
demontovat plynové dmychadlo pro páru.
b. V případě potřeby vyměňte topnou sestavu (E) nebo výměník tepla (G). To
není nutné, pokud je třeba vyměnit pouze teplotní čidlo eSTB.
c. Před seřízením nevkládejte teplotní čidlo eSTB zpět do zásuvky.
d. Pro seřízení strčte hřídel co nejhlouběji do přivařené nebo šroubovací
zásuvky ze strany montáže.
e. Pomocí mezní měrky zkontrolujte vzdálenost mezi hřídelí a topnou
sestavou / výměníkem tepla. Hřídel má stejný průměr jako teplotní čidlo
eSTB.
Zvolte správnou mezní měrku pro vaši jednotku a najděte na ni správný
n
rozsah, jak je znázorněno níže pomocí svislých tlustých čar. V případě
modelu 202 E potřebujete dva různé rozsahy.
UPOZORNĚNÍ
výměníku tepla (G)
