Rational iCombiClassic Umbauanleitung Seite 20

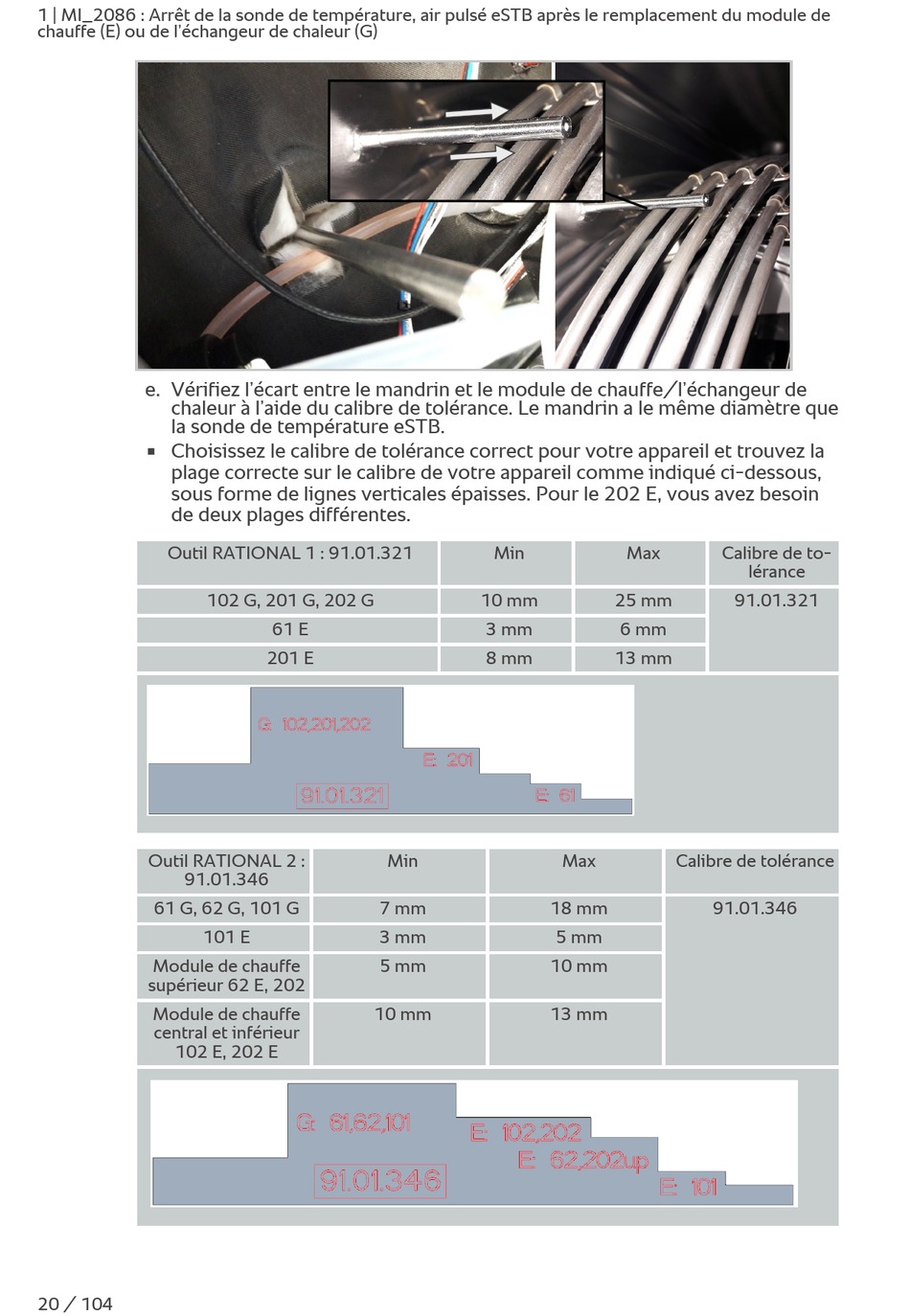

1 | MI_2086 : Arrêt de la sonde de température, air pulsé eSTB après le remplacement du module de
chauffe (E) ou de l'échangeur de chaleur (G)
e. Vérifiez l'écart entre le mandrin et le module de chauffe/l'échangeur de
chaleur à l'aide du calibre de tolérance. Le mandrin a le même diamètre que
la sonde de température eSTB.
Choisissez le calibre de tolérance correct pour votre appareil et trouvez la
n
plage correcte sur le calibre de votre appareil comme indiqué ci-dessous,
sous forme de lignes verticales épaisses. Pour le 202 E, vous avez besoin
de deux plages différentes.
Outil RATIONAL 1 : 91.01.321
102 G, 201 G, 202 G
Outil RATIONAL 2 :
91.01.346
61 G, 62 G, 101 G
101 E
Module de chauffe
supérieur 62 E, 202
Module de chauffe
central et inférieur
102 E, 202 E
20 / 104
61 E
201 E
Min
7 mm
3 mm
5 mm
10 mm
Min Max
10 mm 25 mm
3 mm 6 mm
8 mm 13 mm
Max
18 mm
5 mm
10 mm
13 mm
Calibre de to-
lérance
91.01.321
Calibre de tolérance
91.01.346
