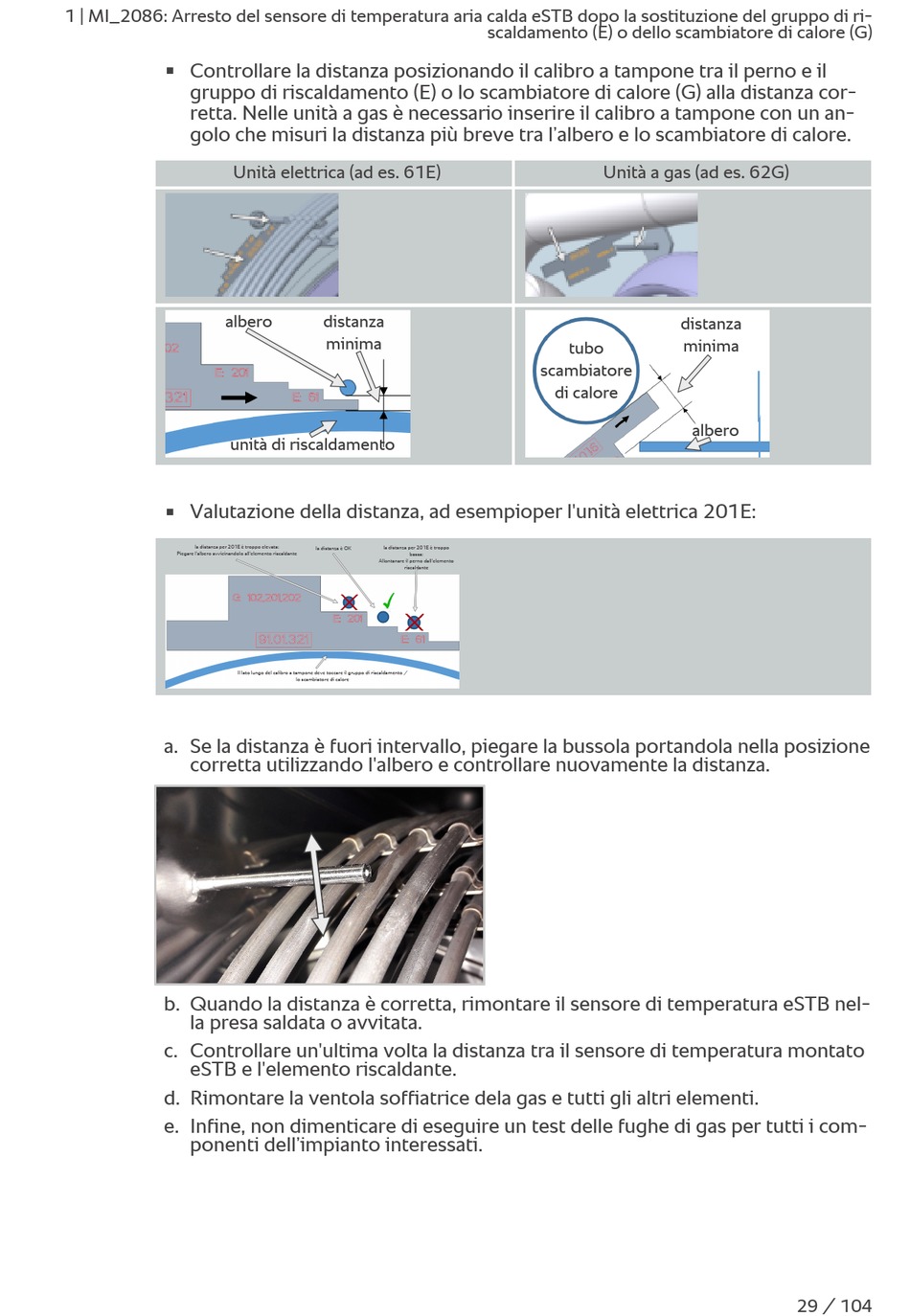

1 | MI_2086: Arresto del sensore di temperatura aria calda eSTB dopo la sostituzione del gruppo di ri-
Controllare la distanza posizionando il calibro a tampone tra il perno e il
n
gruppo di riscaldamento (E) o lo scambiatore di calore (G) alla distanza cor-
retta. Nelle unità a gas è necessario inserire il calibro a tampone con un an-
golo che misuri la distanza più breve tra l'albero e lo scambiatore di calore.
Unità elettrica (ad es. 61E)
albero
unità di riscaldamento
Valutazione della distanza, ad esempioper l'unità elettrica 201E:
n
la distanza per 201E è troppo elevata:
Piegare l'albero avvicinandolo all'elemento riscaldante
a. Se la distanza è fuori intervallo, piegare la bussola portandola nella posizione
corretta utilizzando l'albero e controllare nuovamente la distanza.
b. Quando la distanza è corretta, rimontare il sensore di temperatura eSTB nel-
la presa saldata o avvitata.
c. Controllare un'ultima volta la distanza tra il sensore di temperatura montato
eSTB e l'elemento riscaldante.
d. Rimontare la ventola soffiatrice dela gas e tutti gli altri elementi.
e. Infine, non dimenticare di eseguire un test delle fughe di gas per tutti i com-
ponenti dell'impianto interessati.
distanza
minima
la distanza per 201E è troppo
la distanza è OK
Allontanare il perno dall'elemento
riscaldante
Il lato lungo del calibro a tampone deve toccare il gruppo di riscaldamento /
lo scambiatore di calore
scaldamento (E) o dello scambiatore di calore (G)
tubo
scambiatore
di calore
bassa:
Unità a gas (ad es. 62G)
distanza
minima
albero
