Rational iCombiClassic Umbauanleitung Seite 35

Arretieren des temperatursensors heibluft estb nach aus- tausch der heizungsbaugruppe (e) oder des wärmetauschers (g)
Vorschau ausblenden Andere Handbücher für iCombiClassic:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 3

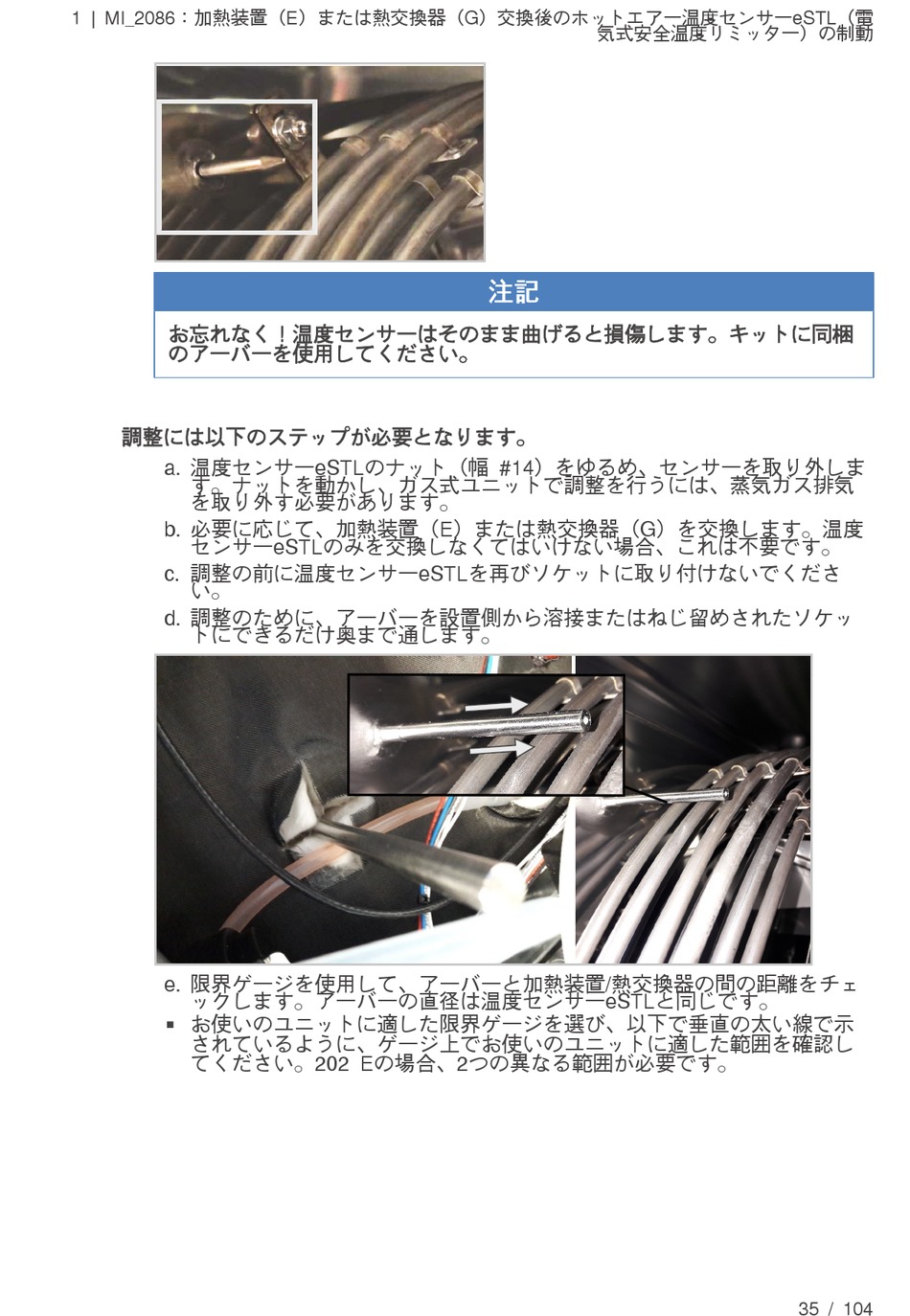

1 | MI_2086:加熱装置(E)または熱交換器(G)交換後のホットエアー温度センサーeSTL(電
お忘れなく!温度センサーはそのまま曲げると損傷します。キットに同梱
のアーバーを使用してください。
調整には以下のステップが必要となります。
a. 温度センサーeSTLのナット(幅 #14)をゆるめ、センサーを取り外しま
す。ナットを動かし、ガス式ユニットで調整を行うには、蒸気ガス排気
を取り外す必要があります。
b. 必要に応じて、加熱装置(E)または熱交換器(G)を交換します。温度
センサーeSTLのみを交換しなくてはいけない場合、これは不要です。
c. 調整の前に温度センサーeSTLを再びソケットに取り付けないでくださ
い。
d. 調整のために、アーバーを設置側から溶接またはねじ留めされたソケッ
トにできるだけ奥まで通します。
e. 限界ゲージを使用して、アーバーと加熱装置/熱交換器の間の距離をチェ
ックします。アーバーの直径は温度センサーeSTLと同じです。
お使いのユニットに適した限界ゲージを選び、以下で垂直の太い線で示
n
されているように、ゲージ上でお使いのユニットに適した範囲を確認し
てください。202 Eの場合、2つの異なる範囲が必要です。
気式安全温度リミッター)の制動
注記
35 / 104
