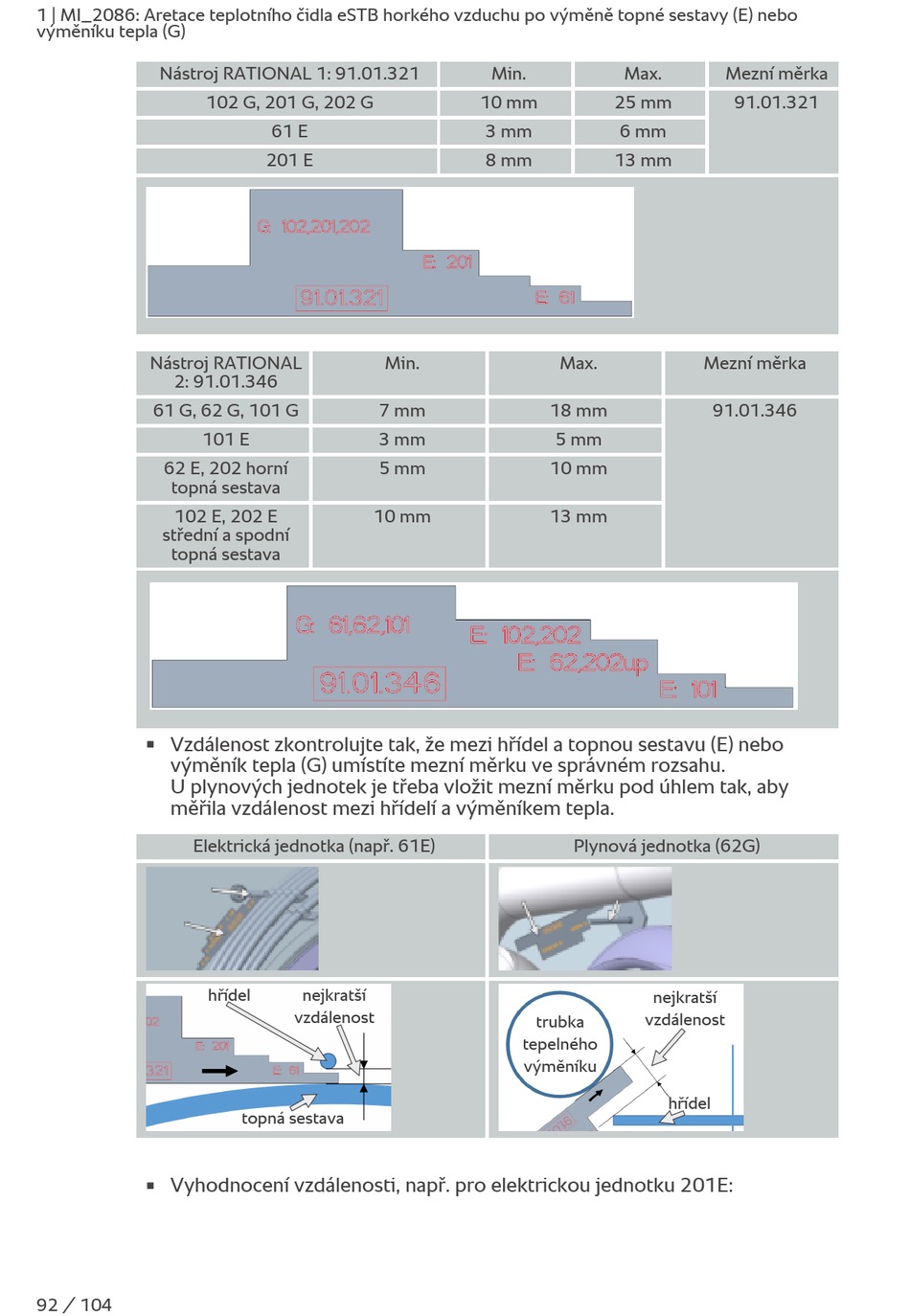

1 | MI_2086: Aretace teplotního čidla eSTB horkého vzduchu po výměně topné sestavy (E) nebo
výměníku tepla (G)
Nástroj RATIONAL 1: 91.01.321
102 G, 201 G, 202 G
Nástroj RATIONAL
2: 91.01.346
61 G, 62 G, 101 G
101 E
62 E, 202 horní
topná sestava
102 E, 202 E
střední a spodní
topná sestava
Vzdálenost zkontrolujte tak, že mezi hřídel a topnou sestavu (E) nebo
n
výměník tepla (G) umístíte mezní měrku ve správném rozsahu.
U plynových jednotek je třeba vložit mezní měrku pod úhlem tak, aby
měřila vzdálenost mezi hřídelí a výměníkem tepla.
Elektrická jednotka (např. 61E)
hřídel
Vyhodnocení vzdálenosti, např. pro elektrickou jednotku 201E:
n
92 / 104
61 E
201 E
Min.
7 mm
3 mm
5 mm
10 mm
nejkratší
vzdálenost
topná sestava
Min. Max.
10 mm 25 mm
3 mm 6 mm
8 mm 13 mm
Max.
18 mm
5 mm
10 mm
13 mm
Plynová jednotka (62G)
vzdálenost
trubka
tepelného
výměníku
Mezní měrka
91.01.321
Mezní měrka
91.01.346
nejkratší
hřídel
