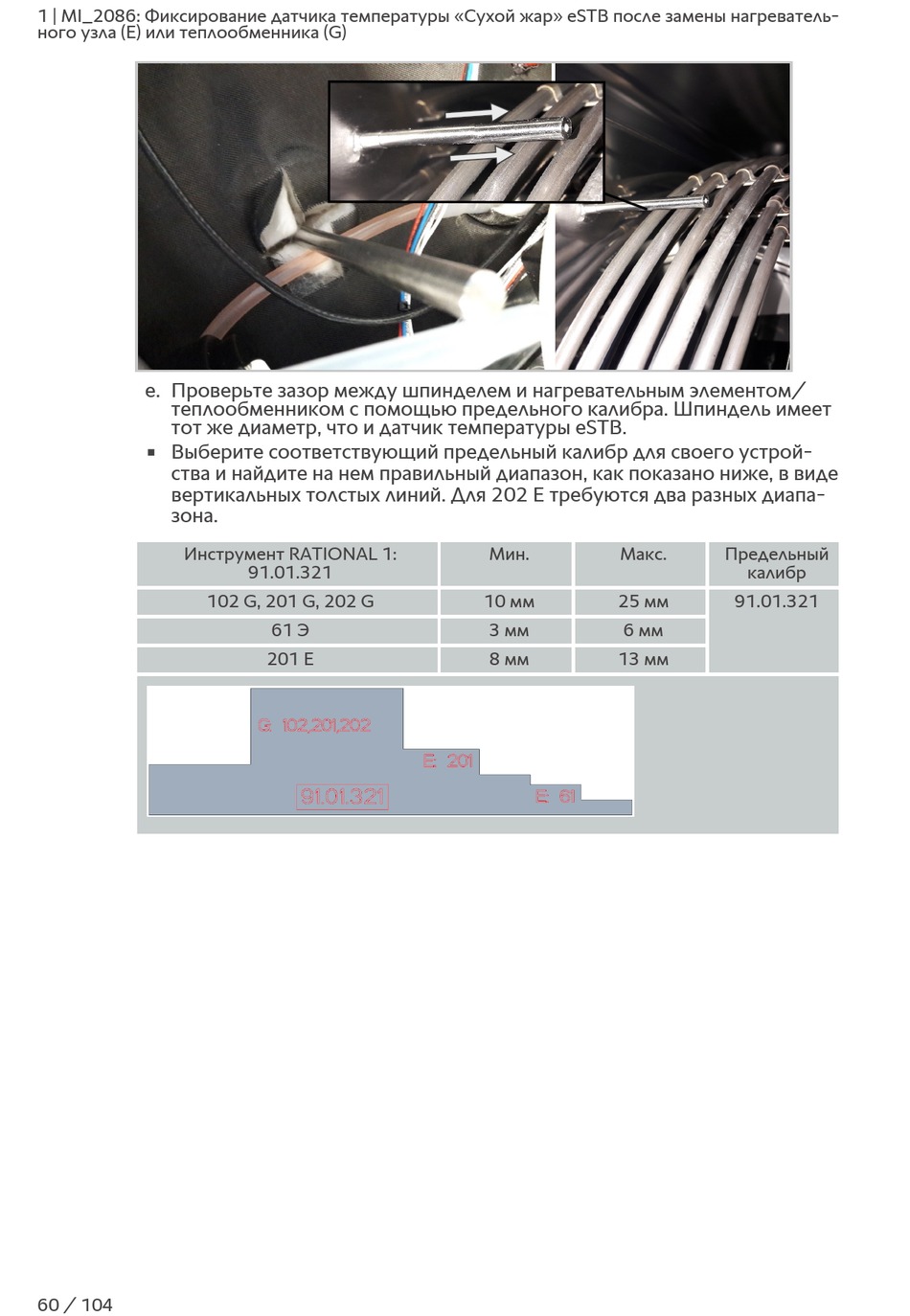

1 | MI_2086: Фиксирование датчика температуры «Сухой жар» eSTB после замены нагреватель-
ного узла (E) или теплообменника (G)
e. Проверьте зазор между шпинделем и нагревательным элементом/
теплообменником с помощью предельного калибра. Шпиндель имеет
тот же диаметр, что и датчик температуры eSTB.
Выберите соответствующий предельный калибр для своего устрой-
n
ства и найдите на нем правильный диапазон, как показано ниже, в виде
вертикальных толстых линий. Для 202 E требуются два разных диапа-
зона.
Инструмент RATIONAL 1:
102 G, 201 G, 202 G
60 / 104
91.01.321
61 Э
201 E
Мин. Макс.
10 мм 25 мм
3 мм 6 мм
8 мм 13 мм
Предельный
калибр
91.01.321
