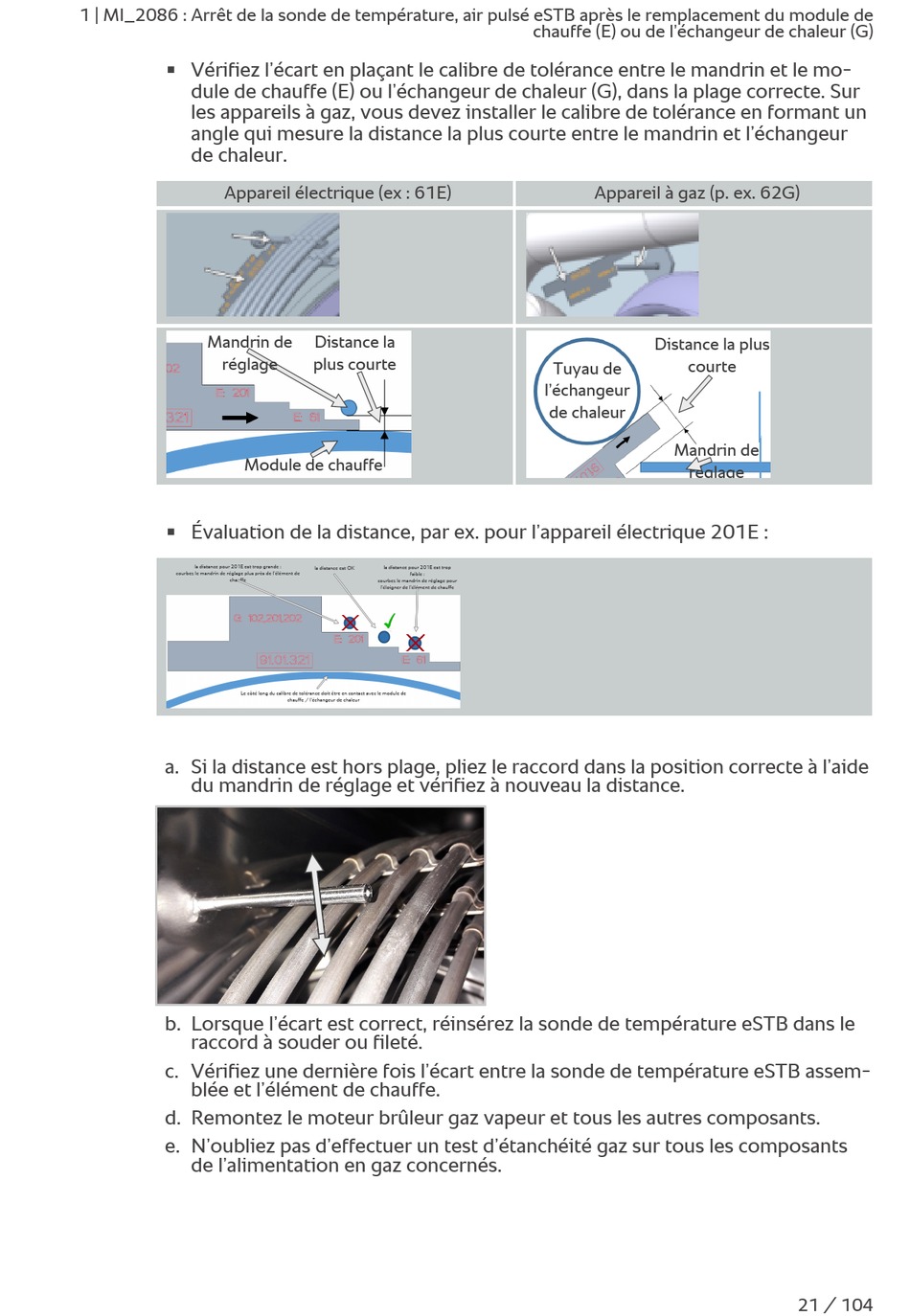

1 | MI_2086 : Arrêt de la sonde de température, air pulsé eSTB après le remplacement du module de
Vérifiez l'écart en plaçant le calibre de tolérance entre le mandrin et le mo-
n
dule de chauffe (E) ou l'échangeur de chaleur (G), dans la plage correcte. Sur
les appareils à gaz, vous devez installer le calibre de tolérance en formant un
angle qui mesure la distance la plus courte entre le mandrin et l'échangeur
de chaleur.
Appareil électrique (ex : 61E)
Mandrin de
réglage
Module de chauffe
Évaluation de la distance, par ex. pour l'appareil électrique 201E :
n
la distance pour 201E est trop grande :
courbez le mandrin de réglage plus près de l'élément de
chauffe
Le côté long du calibre de tolérance doit être en contact avec le module de
a. Si la distance est hors plage, pliez le raccord dans la position correcte à l'aide
du mandrin de réglage et vérifiez à nouveau la distance.
b. Lorsque l'écart est correct, réinsérez la sonde de température eSTB dans le
raccord à souder ou fileté.
c. Vérifiez une dernière fois l'écart entre la sonde de température eSTB assem-
blée et l'élément de chauffe.
d. Remontez le moteur brûleur gaz vapeur et tous les autres composants.
e. N'oubliez pas d'effectuer un test d'étanchéité gaz sur tous les composants
de l'alimentation en gaz concernés.
Distance la
plus courte
la distance pour 201E est trop
la distance est OK
faible :
courbez le mandrin de réglage pour
l'éloigner de l'élément de chauffe
chauffe / l'échangeur de chaleur
chauffe (E) ou de l'échangeur de chaleur (G)
Appareil à gaz (p. ex. 62G)
Distance la plus
courte
Tuyau de
l'échangeur
de chaleur
Mandrin de
réglage
21 / 104
