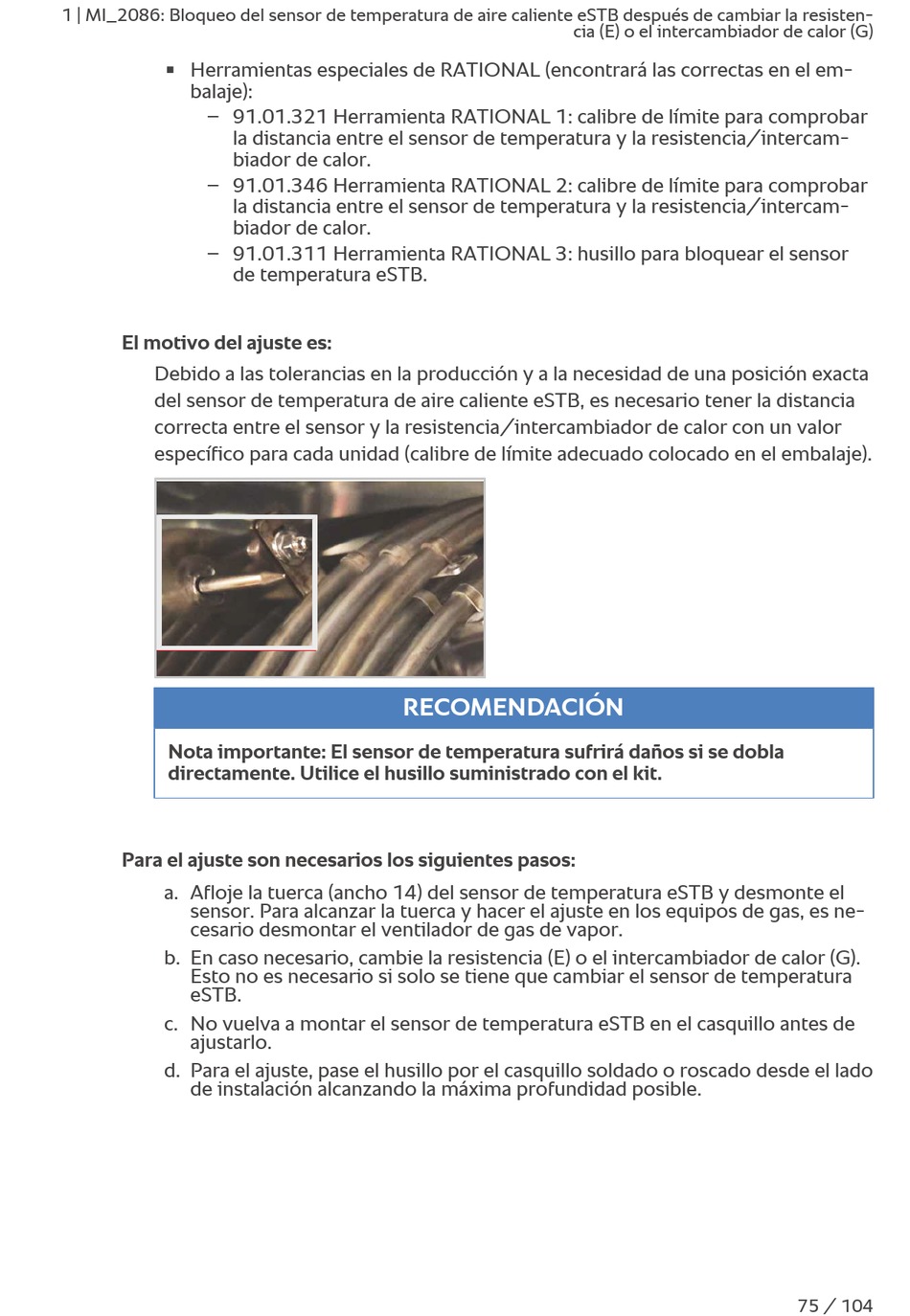

1 | MI_2086: Bloqueo del sensor de temperatura de aire caliente eSTB después de cambiar la resisten-
Herramientas especiales de RATIONAL (encontrará las correctas en el em-
n
balaje):
– 91.01.321 Herramienta RATIONAL 1: calibre de límite para comprobar
la distancia entre el sensor de temperatura y la resistencia/intercam-
biador de calor.
– 91.01.346 Herramienta RATIONAL 2: calibre de límite para comprobar
la distancia entre el sensor de temperatura y la resistencia/intercam-
biador de calor.
– 91.01.311 Herramienta RATIONAL 3: husillo para bloquear el sensor
de temperatura eSTB.
El motivo del ajuste es:
Debido a las tolerancias en la producción y a la necesidad de una posición exacta
del sensor de temperatura de aire caliente eSTB, es necesario tener la distancia
correcta entre el sensor y la resistencia/intercambiador de calor con un valor
específico para cada unidad (calibre de límite adecuado colocado en el embalaje).
Nota importante: El sensor de temperatura sufrirá daños si se dobla
directamente. Utilice el husillo suministrado con el kit.
Para el ajuste son necesarios los siguientes pasos:
a. Afloje la tuerca (ancho 14) del sensor de temperatura eSTB y desmonte el
sensor. Para alcanzar la tuerca y hacer el ajuste en los equipos de gas, es ne-
cesario desmontar el ventilador de gas de vapor.
b. En caso necesario, cambie la resistencia (E) o el intercambiador de calor (G).
Esto no es necesario si solo se tiene que cambiar el sensor de temperatura
eSTB.
c. No vuelva a montar el sensor de temperatura eSTB en el casquillo antes de
ajustarlo.
d. Para el ajuste, pase el husillo por el casquillo soldado o roscado desde el lado
de instalación alcanzando la máxima profundidad posible.
cia (E) o el intercambiador de calor (G)
RECOMENDACIÓN
75 / 104
