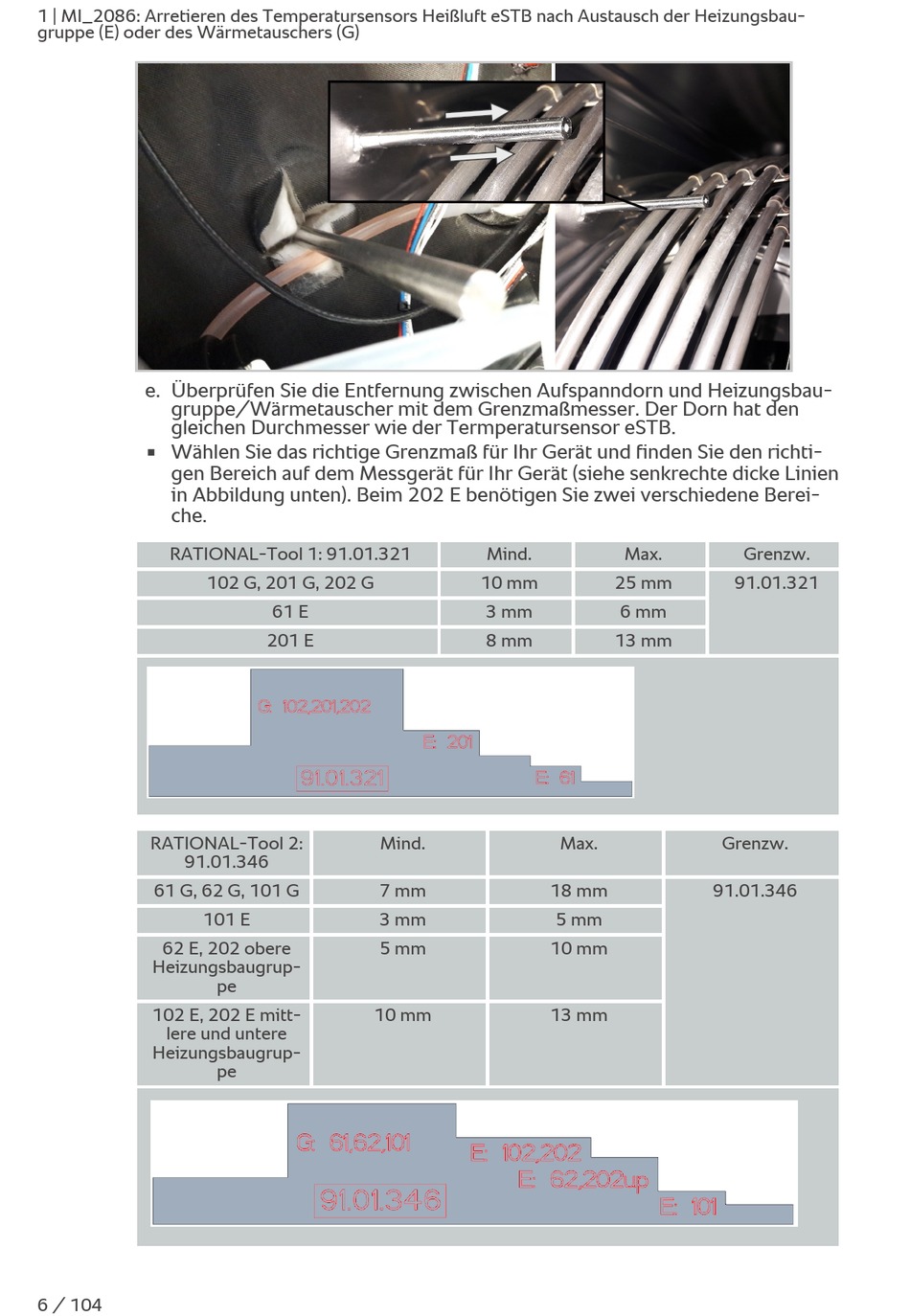

Rational iCombiClassic Umbauanleitung Seite 6

1 | MI_2086: Arretieren des Temperatursensors Heißluft eSTB nach Austausch der Heizungsbau-
gruppe (E) oder des Wärmetauschers (G)
e. Überprüfen Sie die Entfernung zwischen Aufspanndorn und Heizungsbau-
gruppe/Wärmetauscher mit dem Grenzmaßmesser. Der Dorn hat den
gleichen Durchmesser wie der Termperatursensor eSTB.
Wählen Sie das richtige Grenzmaß für Ihr Gerät und finden Sie den richti-
n
gen Bereich auf dem Messgerät für Ihr Gerät (siehe senkrechte dicke Linien
in Abbildung unten). Beim 202 E benötigen Sie zwei verschiedene Berei-
che.
RATIONAL-Tool 1: 91.01.321
102 G, 201 G, 202 G
RATIONAL-Tool 2:
91.01.346
61 G, 62 G, 101 G
101 E
62 E, 202 obere
Heizungsbaugrup-
102 E, 202 E mitt-
lere und untere
Heizungsbaugrup-
6 / 104
61 E
201 E
Mind.
7 mm
3 mm
5 mm
pe
10 mm
pe
Mind. Max.
10 mm 25 mm
3 mm 6 mm
8 mm 13 mm
Max.
18 mm
5 mm
10 mm
13 mm
Grenzw.
91.01.321
Grenzw.
91.01.346
