1 | MI_2086 : Arrêt de la sonde de température, air pulsé eSTB après le remplacement du module de
– 91.01.321 Outil RATIONAL 1 : calibre de tolérance pour vérifier l'écart
entre la sonde de température et le module de chauffe/l'échangeur de
chaleur.
– 91.01.346 Outil RATIONAL 2 : calibre de tolérance pour vérifier l'écart
entre la sonde de température et le module de chauffe/l'échangeur de
chaleur.
– 91.01.311 Outil RATIONAL 3 : mandrin pour bloquer la sonde de tem-
pérature eSTB.
La raison du réglage est la suivante :
En raison des tolérances de production et de la nécessité que la sonde de tem-
pérature, air pulsé eSTB soit à un emplacement précis, il est nécessaire de res-
pecter la bonne distance entre la sonde et le module de chauffe/l'échangeur de
chaleur avec une valeur spécifique pour chaque appareil (calibre de tolérance ap-
proprié, joint dans l'emballage).
Attention ! Ne pliez pas la sonde de température pour ne pas
l'endommager. Utilisez le mandrin fourni dans votre kit.
Les étapes suivantes sont nécessaires pour effectuer le réglage :

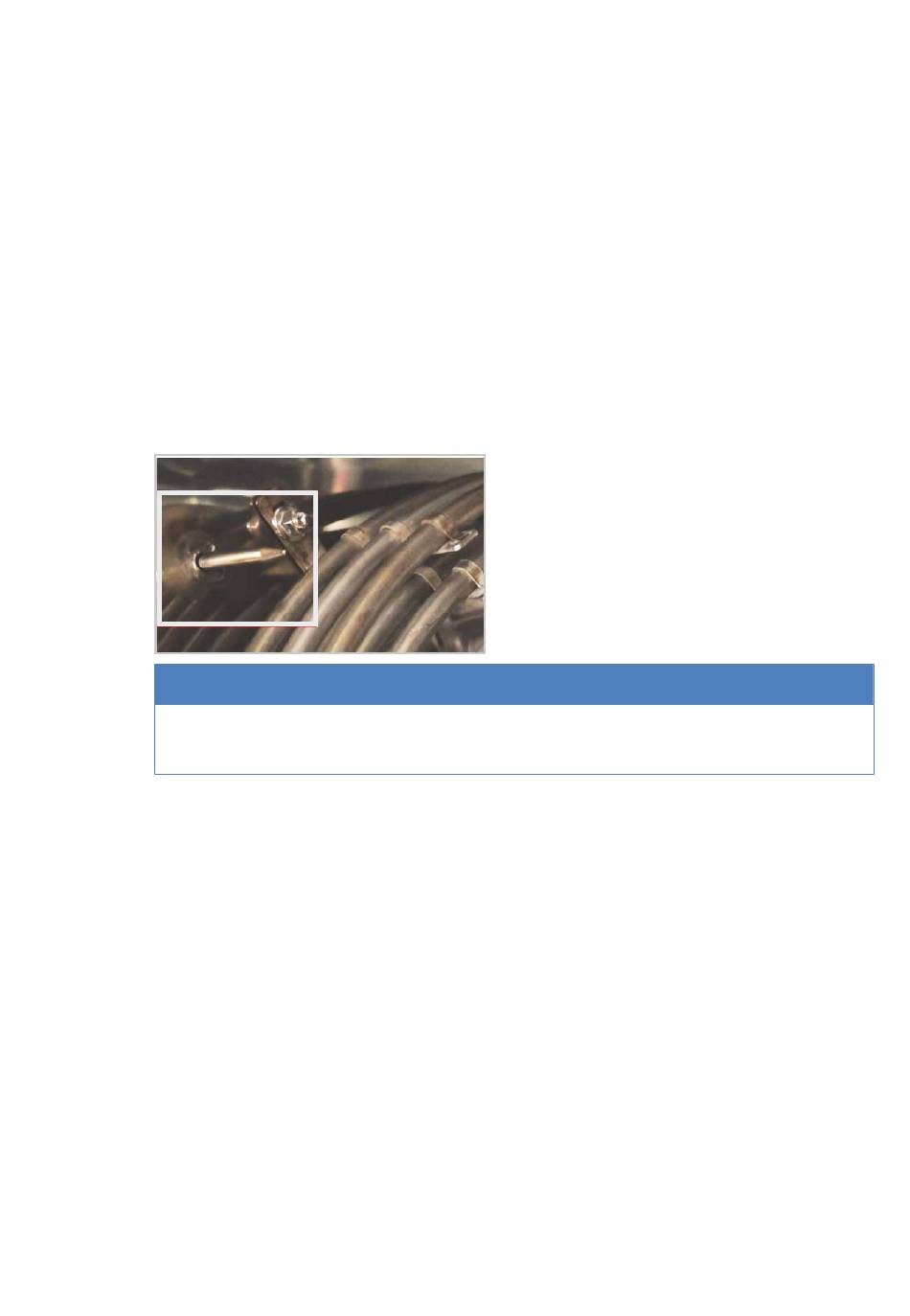

a. Dévissez l'écrou (largeur #14) de la sonde de température eSTB et démon-
tez la sonde. Pour atteindre l'écrou et procéder au réglage sur les appareils à
gaz, il est nécessaire de démonter le moteur brûleur gaz vapeur.
b. Si nécessaire, remplacez le module de chauffe (E) ou l'échangeur de chaleur
(G). Cela n'est pas nécessaire si vous remplacez uniquement la sonde de
température eSTB.
c. Ne réinsérez pas la sonde de température eSTB dans le raccord avant d'avoir
effectué le réglage.
d. Pour le réglage, insérez le mandrin le plus profondément possible dans le
raccord à souder ou fileté du côté de l'installation.
chauffe (E) ou de l'échangeur de chaleur (G)
INFORMATION
