1 | MI_2086: Arresto del sensore di temperatura aria calda eSTB dopo la sostituzione del gruppo di ri-
– 91.01.321 Strumento RATIONAL 1: calibro a tampone per il controllo
della distanza tra il sensore di temperatura e il gruppo di riscaldamen-
to / lo scambiatore di calore.
– 91.01.346 Utensile RATIONAL 2: calibro a tampone per controllare la
distanza tra il sensore di temperatura e il gruppo di riscaldamento / lo
scambiatore di calore.
– 91.01.311 Utensile RATIONAL 3: albero per il fissaggio del sensore di
temperatura eSTB.
Il motivo della regolazione è:
A causa delle tolleranze in fase di produzione e della necessità di una posizione
precisa del sensore di temperatura dell'aria calda eSTB, è necessario che la di-
stanza tra il sensore e il gruppo di riscaldamento/scambiatore di calore sia cor-
retta, con un valore specifico per ogni unità (un apposito calibro a tampone è
fornito nella confezione).
Nota importante: Il sensore di temperatura si danneggia se viene piegato
direttamente. Utilizzare l'albero fornito nel kit.
Per la regolazione sono necessari i seguenti passaggi:
a. Allentare il dado (larghezza #14) del sensore di temperatura eSTB e smonta-
re il sensore. Per raggiungere il dado ed effettuare la regolazione nelle unità
a gas è necessario smontare il soffiatore di gas vaporizzato.
b. Se necessario, sostituire il gruppo di riscaldamento (E) o lo scambiatore di
calore (G). Questa operazione non è necessaria se si deve sostituire unica-
mente il sensore di temperatura eSTB.
c. Non rimontare il sensore di temperatura eSTB nella presa prima della rego-
lazione.

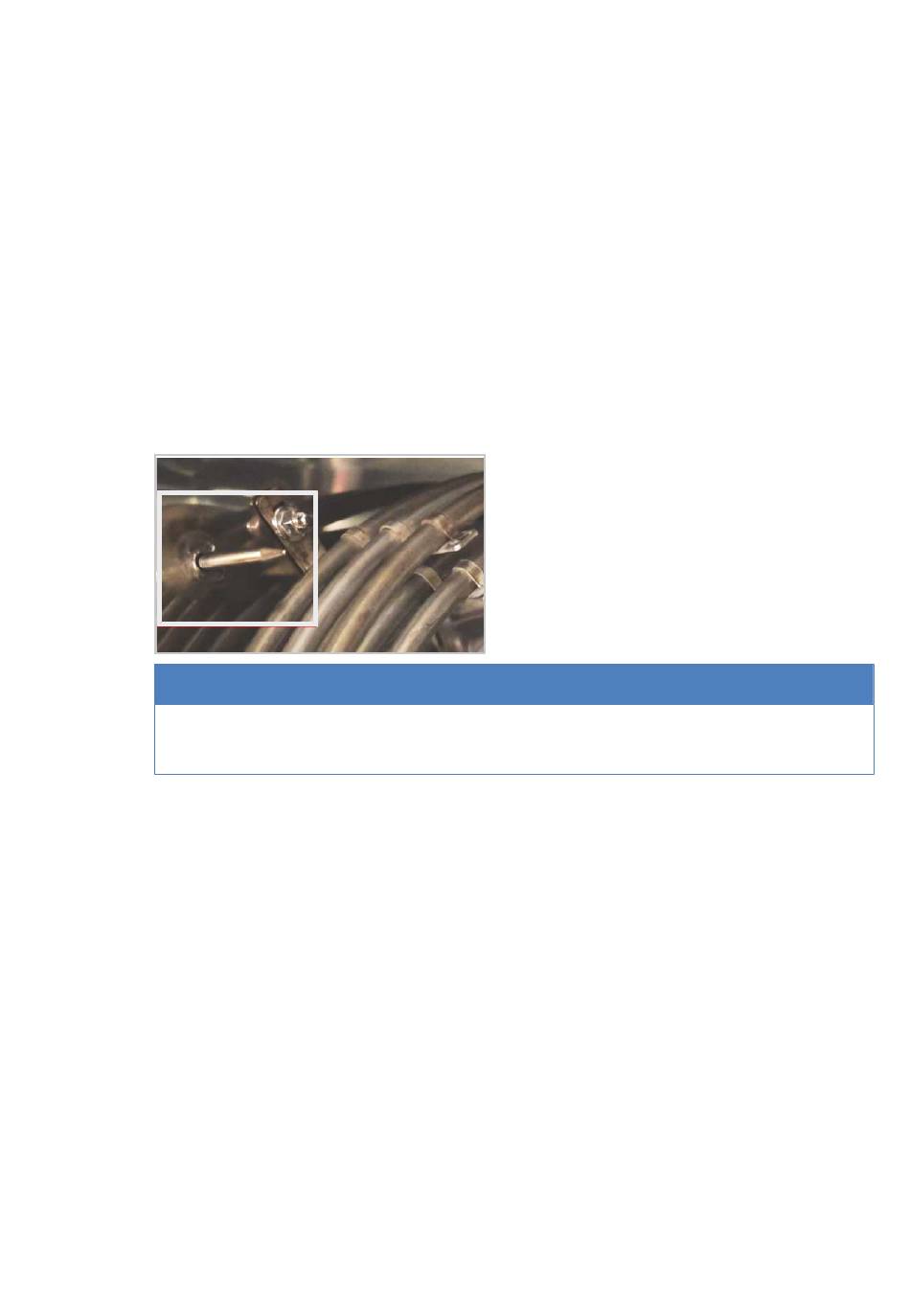

d. Per la regolazione, inserire l'albero dal lato di installazione attraverso la pre-
sa filettata o avvitata il più profondamente possibile.
scaldamento (E) o dello scambiatore di calore (G)
NOTA
