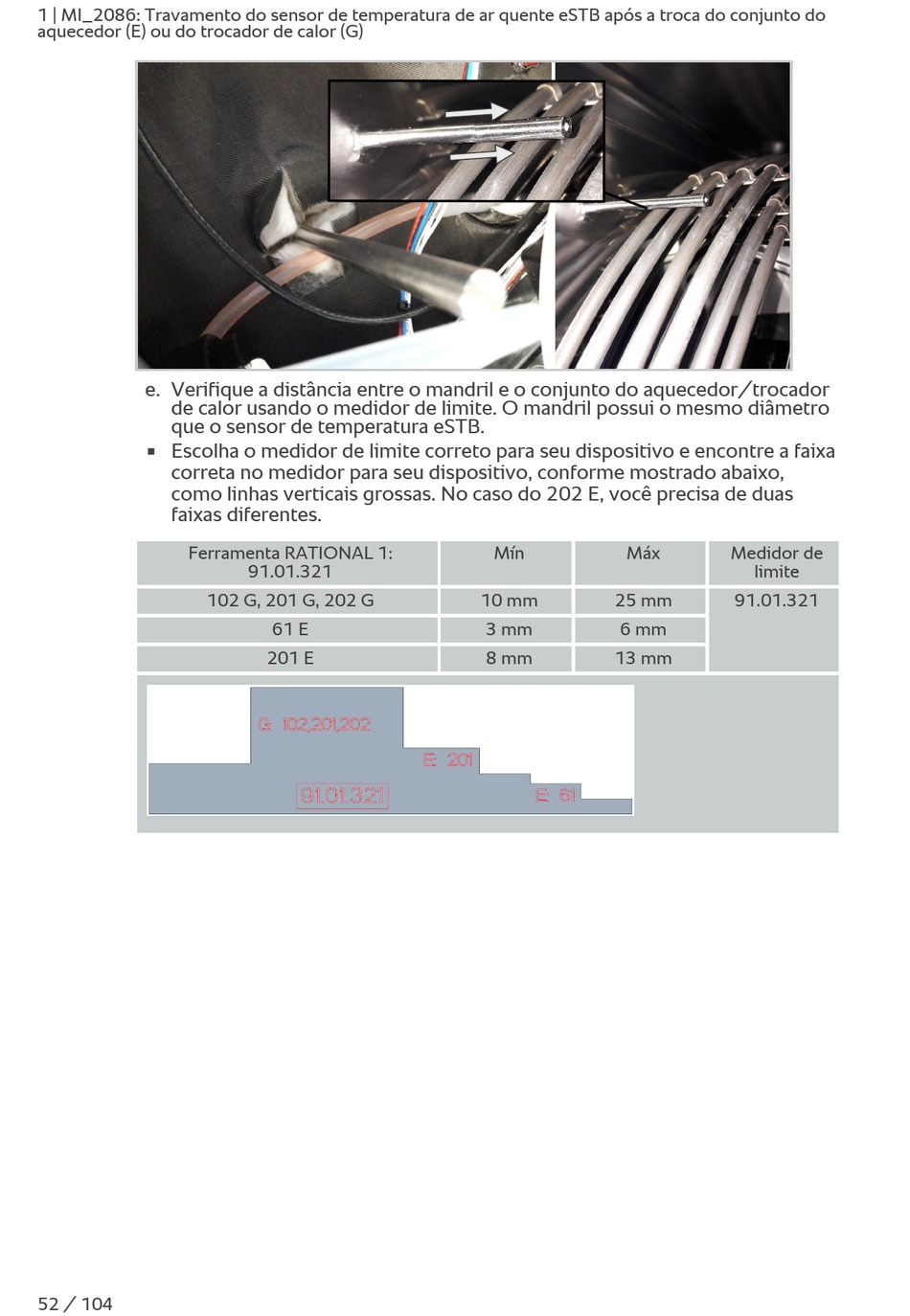

Rational iCombiClassic Umbauanleitung Seite 52

1 | MI_2086: Travamento do sensor de temperatura de ar quente eSTB após a troca do conjunto do
aquecedor (E) ou do trocador de calor (G)
e. Verifique a distância entre o mandril e o conjunto do aquecedor/trocador
de calor usando o medidor de limite. O mandril possui o mesmo diâmetro
que o sensor de temperatura eSTB.
Escolha o medidor de limite correto para seu dispositivo e encontre a faixa
n
correta no medidor para seu dispositivo, conforme mostrado abaixo,
como linhas verticais grossas. No caso do 202 E, você precisa de duas
faixas diferentes.
Ferramenta RATIONAL 1:
102 G, 201 G, 202 G
52 / 104
91.01.321
61 E
201 E
Mín Máx
10 mm 25 mm
3 mm 6 mm
8 mm 13 mm
Medidor de
limite
91.01.321
