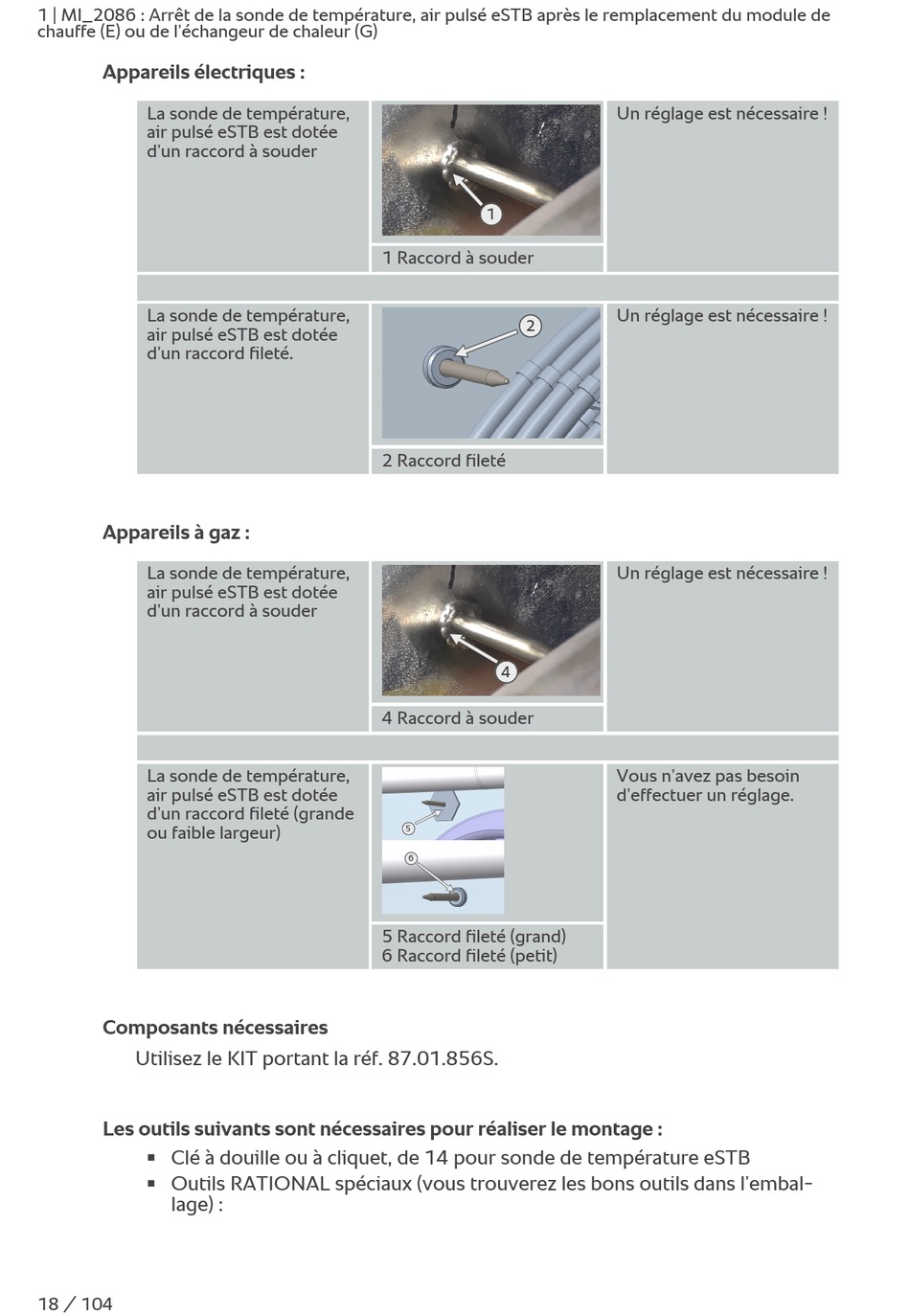

1 | MI_2086 : Arrêt de la sonde de température, air pulsé eSTB après le remplacement du module de
chauffe (E) ou de l'échangeur de chaleur (G)
Appareils électriques :
La sonde de température,
air pulsé eSTB est dotée
d'un raccord à souder
La sonde de température,
air pulsé eSTB est dotée
d'un raccord fileté.
Appareils à gaz :
La sonde de température,
air pulsé eSTB est dotée
d'un raccord à souder
La sonde de température,
air pulsé eSTB est dotée
d'un raccord fileté (grande
ou faible largeur)
Composants nécessaires
Utilisez le KIT portant la réf. 87.01.856S.
Les outils suivants sont nécessaires pour réaliser le montage :
Clé à douille ou à cliquet, de 14 pour sonde de température eSTB
n
Outils RATIONAL spéciaux (vous trouverez les bons outils dans l'embal-
n
lage) :
18 / 104
1
1 Raccord à souder
2
2 Raccord fileté
4
4 Raccord à souder
5
6
5 Raccord fileté (grand)
6 Raccord fileté (petit)
Un réglage est nécessaire !
Un réglage est nécessaire !
Un réglage est nécessaire !
Vous n'avez pas besoin
d'effectuer un réglage.
