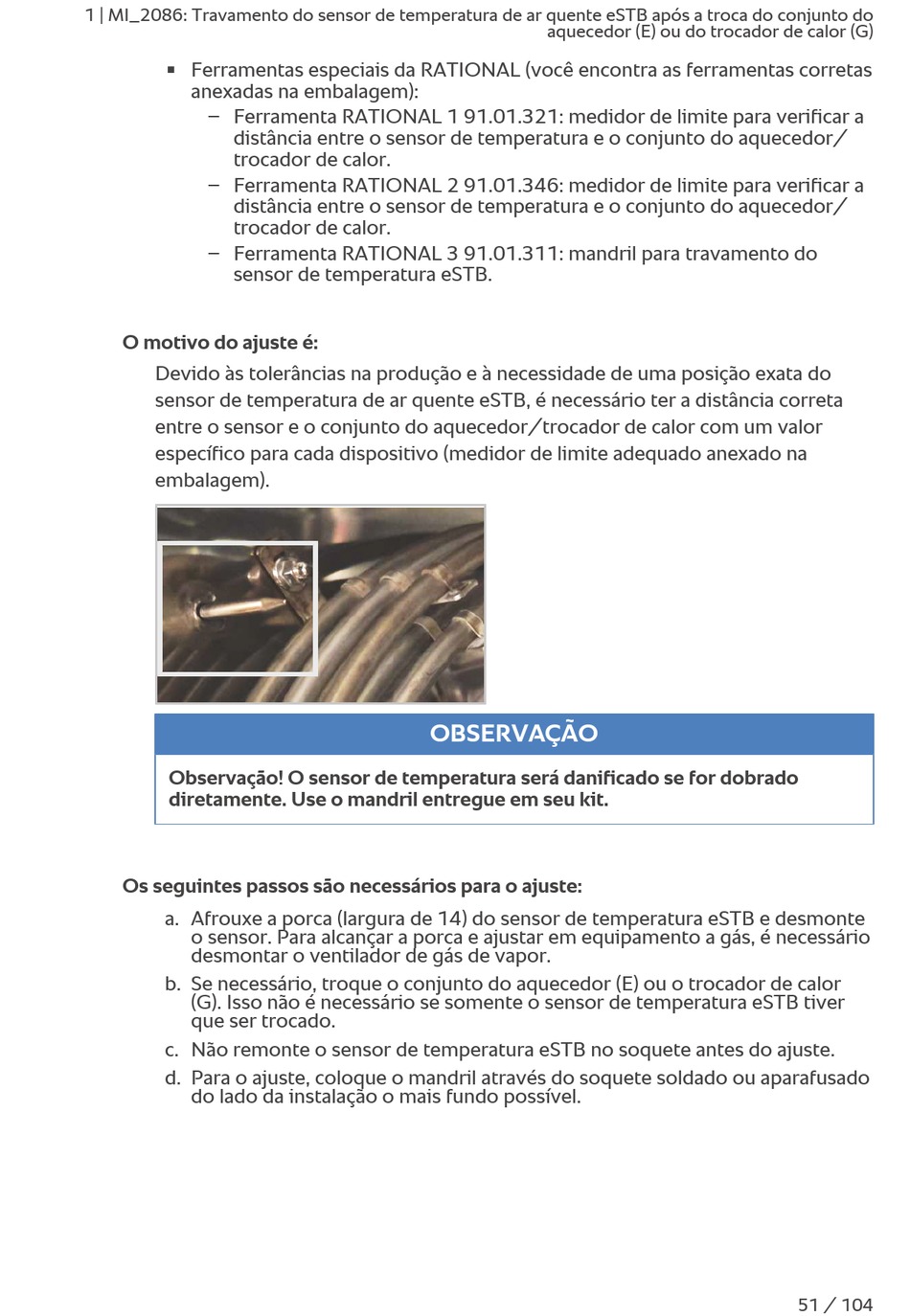

Rational iCombiClassic Umbauanleitung Seite 51

1 | MI_2086: Travamento do sensor de temperatura de ar quente eSTB após a troca do conjunto do
Ferramentas especiais da RATIONAL (você encontra as ferramentas corretas
n
anexadas na embalagem):
– Ferramenta RATIONAL 1 91.01.321: medidor de limite para verificar a
distância entre o sensor de temperatura e o conjunto do aquecedor/
trocador de calor.
– Ferramenta RATIONAL 2 91.01.346: medidor de limite para verificar a
distância entre o sensor de temperatura e o conjunto do aquecedor/
trocador de calor.
– Ferramenta RATIONAL 3 91.01.311: mandril para travamento do
sensor de temperatura eSTB.
O motivo do ajuste é:
Devido às tolerâncias na produção e à necessidade de uma posição exata do
sensor de temperatura de ar quente eSTB, é necessário ter a distância correta
entre o sensor e o conjunto do aquecedor/trocador de calor com um valor
específico para cada dispositivo (medidor de limite adequado anexado na
embalagem).
Observação! O sensor de temperatura será danificado se for dobrado
diretamente. Use o mandril entregue em seu kit.
Os seguintes passos são necessários para o ajuste:
a. Afrouxe a porca (largura de 14) do sensor de temperatura eSTB e desmonte
o sensor. Para alcançar a porca e ajustar em equipamento a gás, é necessário
desmontar o ventilador de gás de vapor.
b. Se necessário, troque o conjunto do aquecedor (E) ou o trocador de calor
(G). Isso não é necessário se somente o sensor de temperatura eSTB tiver
que ser trocado.
c. Não remonte o sensor de temperatura eSTB no soquete antes do ajuste.
d. Para o ajuste, coloque o mandril através do soquete soldado ou aparafusado
do lado da instalação o mais fundo possível.
aquecedor (E) ou do trocador de calor (G)
OBSERVAÇÃO
