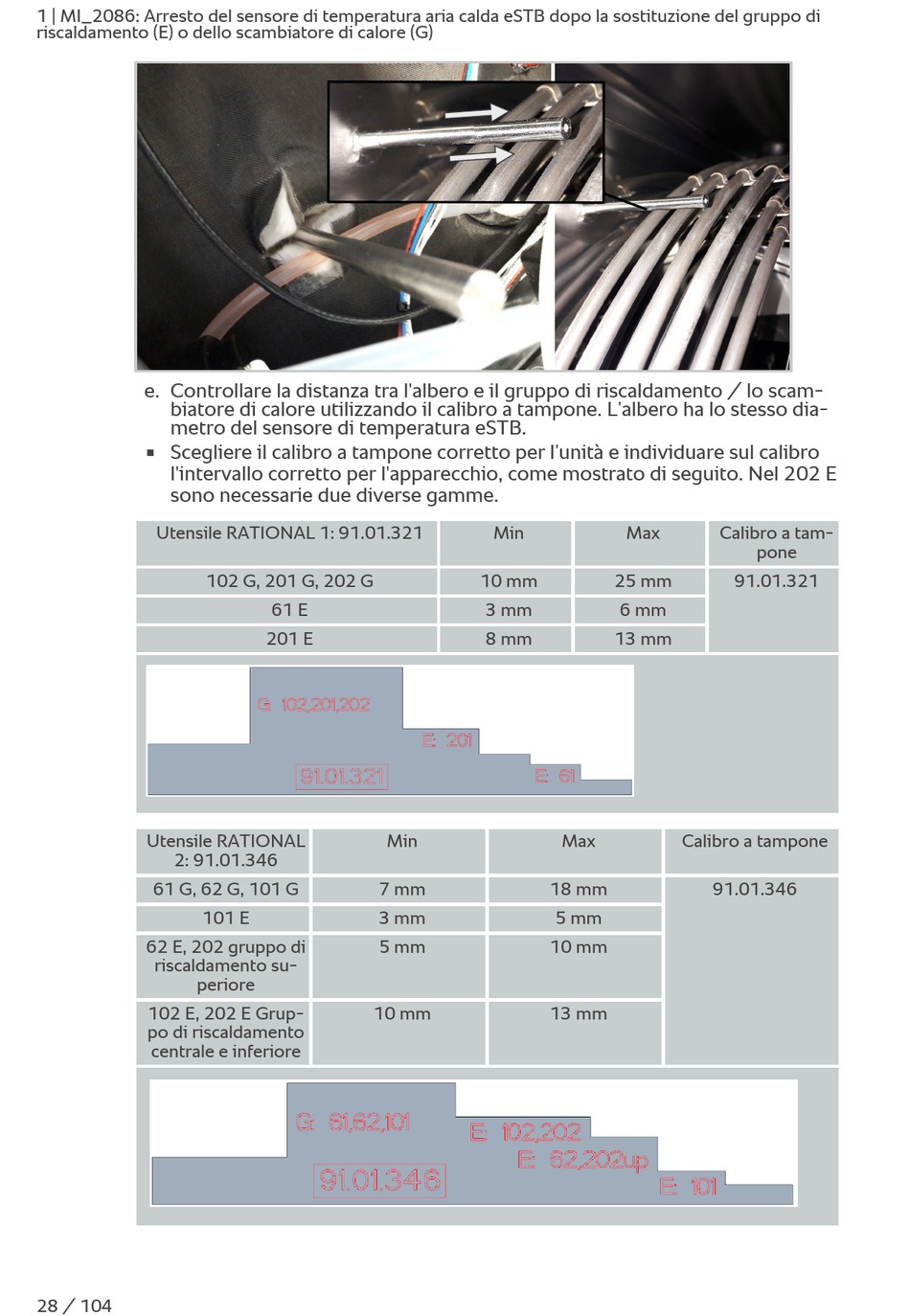

Rational iCombiClassic Umbauanleitung Seite 28

1 | MI_2086: Arresto del sensore di temperatura aria calda eSTB dopo la sostituzione del gruppo di
riscaldamento (E) o dello scambiatore di calore (G)
e. Controllare la distanza tra l'albero e il gruppo di riscaldamento / lo scam-
biatore di calore utilizzando il calibro a tampone. L'albero ha lo stesso dia-
metro del sensore di temperatura eSTB.
Scegliere il calibro a tampone corretto per l'unità e individuare sul calibro
n
l'intervallo corretto per l'apparecchio, come mostrato di seguito. Nel 202 E
sono necessarie due diverse gamme.
Utensile RATIONAL 1: 91.01.321
102 G, 201 G, 202 G
Utensile RATIONAL
2: 91.01.346
61 G, 62 G, 101 G
101 E
62 E, 202 gruppo di
riscaldamento su-
periore
102 E, 202 E Grup-
po di riscaldamento
centrale e inferiore
28 / 104
61 E
201 E
Min
7 mm
3 mm
5 mm
10 mm
Min Max
10 mm 25 mm
3 mm 6 mm
8 mm 13 mm
Max
18 mm
5 mm
10 mm
13 mm
Calibro a tam-
pone
91.01.321
Calibro a tampone
91.01.346
