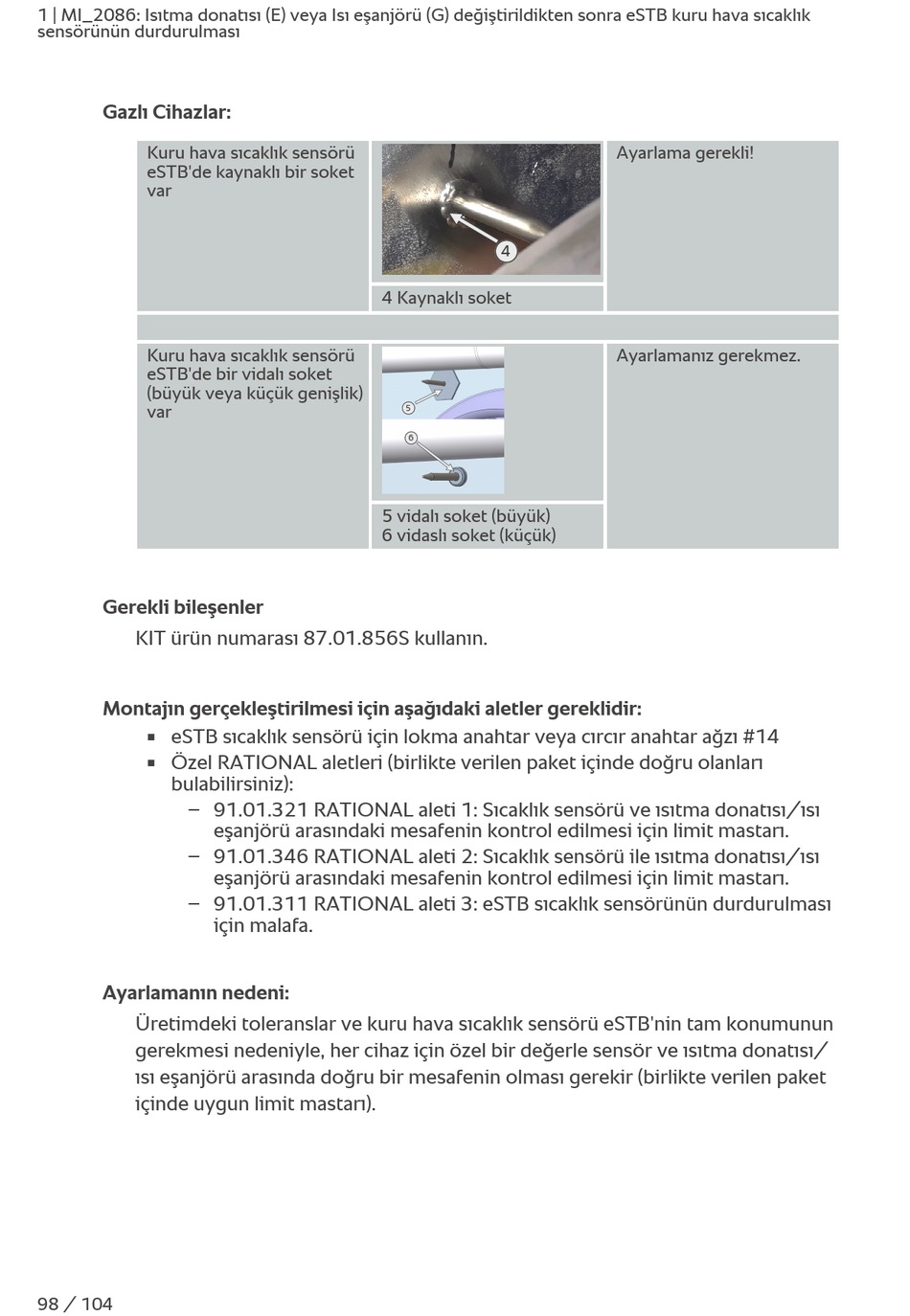

1 | MI_2086: Isıtma donatısı (E) veya Isı eşanjörü (G) değiştirildikten sonra eSTB kuru hava sıcaklık
sensörünün durdurulması
Gazlı Cihazlar:
Kuru hava sıcaklık sensörü
eSTB'de kaynaklı bir soket
var
Kuru hava sıcaklık sensörü
eSTB'de bir vidalı soket
(büyük veya küçük genişlik)
var
Gerekli bileşenler
KIT ürün numarası 87.01.856S kullanın.
Montajın gerçekleştirilmesi için aşağıdaki aletler gereklidir:
eSTB sıcaklık sensörü için lokma anahtar veya cırcır anahtar ağzı #14
n
Özel RATIONAL aletleri (birlikte verilen paket içinde doğru olanları
n
bulabilirsiniz):
– 91.01.321 RATIONAL aleti 1: Sıcaklık sensörü ve ısıtma donatısı/ısı
– 91.01.346 RATIONAL aleti 2: Sıcaklık sensörü ile ısıtma donatısı/ısı
– 91.01.311 RATIONAL aleti 3: eSTB sıcaklık sensörünün durdurulması
Ayarlamanın nedeni:
Üretimdeki toleranslar ve kuru hava sıcaklık sensörü eSTB'nin tam konumunun
gerekmesi nedeniyle, her cihaz için özel bir değerle sensör ve ısıtma donatısı/
ısı eşanjörü arasında doğru bir mesafenin olması gerekir (birlikte verilen paket
içinde uygun limit mastarı).
98 / 104
4 Kaynaklı soket
5 vidalı soket (büyük)
6 vidaslı soket (küçük)
eşanjörü arasındaki mesafenin kontrol edilmesi için limit mastarı.
eşanjörü arasındaki mesafenin kontrol edilmesi için limit mastarı.
için malafa.
4
5
6
Ayarlama gerekli!
Ayarlamanız gerekmez.
