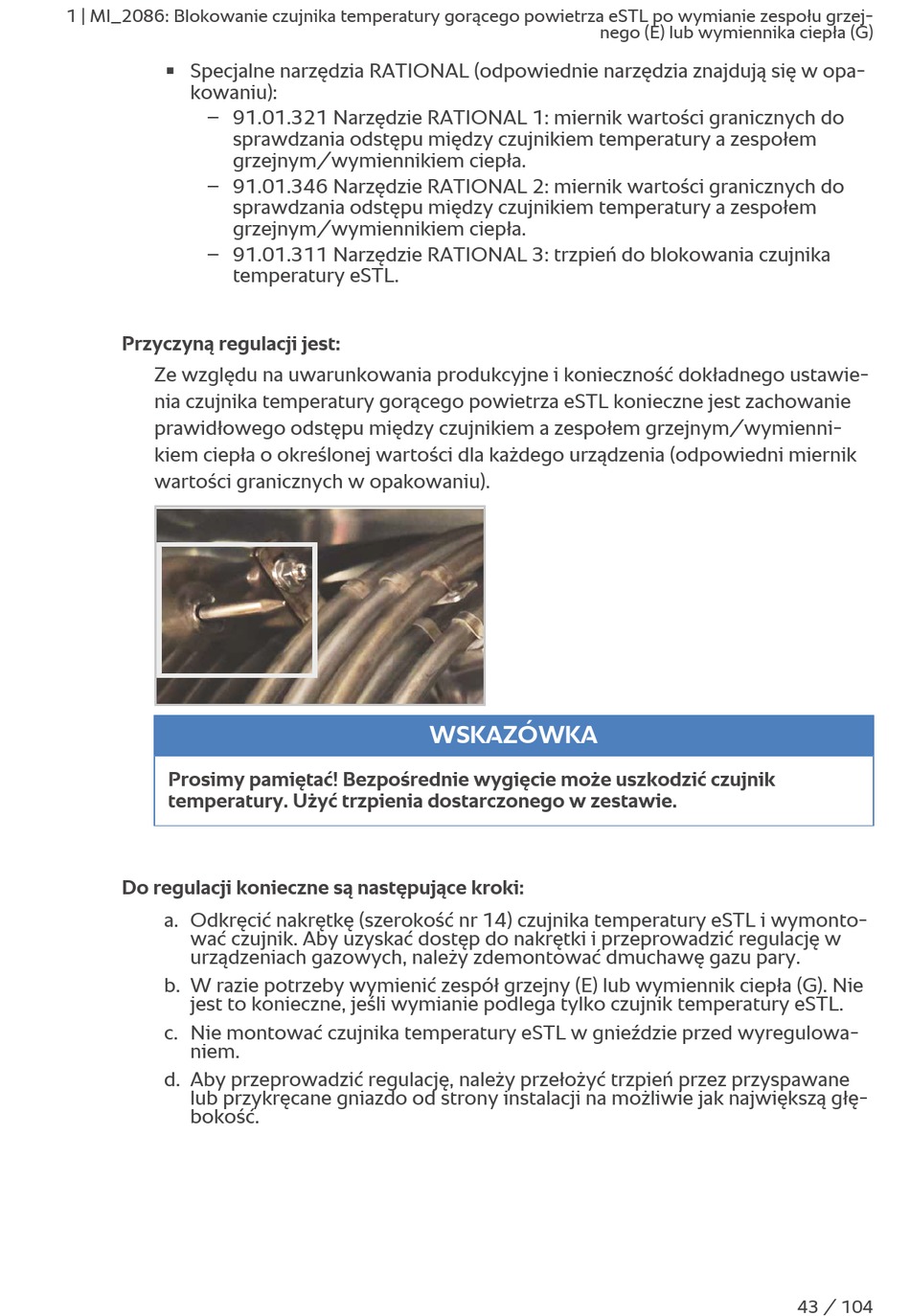

Rational iCombiClassic Umbauanleitung Seite 43

1 | MI_2086: Blokowanie czujnika temperatury gorącego powietrza eSTL po wymianie zespołu grzej-
Specjalne narzędzia RATIONAL (odpowiednie narzędzia znajdują się w opa-
n
kowaniu):
– 91.01.321 Narzędzie RATIONAL 1: miernik wartości granicznych do
sprawdzania odstępu między czujnikiem temperatury a zespołem
grzejnym/wymiennikiem ciepła.
– 91.01.346 Narzędzie RATIONAL 2: miernik wartości granicznych do
sprawdzania odstępu między czujnikiem temperatury a zespołem
grzejnym/wymiennikiem ciepła.
– 91.01.311 Narzędzie RATIONAL 3: trzpień do blokowania czujnika
temperatury eSTL.
Przyczyną regulacji jest:
Ze względu na uwarunkowania produkcyjne i konieczność dokładnego ustawie-
nia czujnika temperatury gorącego powietrza eSTL konieczne jest zachowanie
prawidłowego odstępu między czujnikiem a zespołem grzejnym/wymienni-
kiem ciepła o określonej wartości dla każdego urządzenia (odpowiedni miernik
wartości granicznych w opakowaniu).
Prosimy pamiętać! Bezpośrednie wygięcie może uszkodzić czujnik
temperatury. Użyć trzpienia dostarczonego w zestawie.
Do regulacji konieczne są następujące kroki:
a. Odkręcić nakrętkę (szerokość nr 14) czujnika temperatury eSTL i wymonto-
wać czujnik. Aby uzyskać dostęp do nakrętki i przeprowadzić regulację w
urządzeniach gazowych, należy zdemontować dmuchawę gazu pary.
b. W razie potrzeby wymienić zespół grzejny (E) lub wymiennik ciepła (G). Nie
jest to konieczne, jeśli wymianie podlega tylko czujnik temperatury eSTL.
c. Nie montować czujnika temperatury eSTL w gnieździe przed wyregulowa-
niem.
d. Aby przeprowadzić regulację, należy przełożyć trzpień przez przyspawane
lub przykręcane gniazdo od strony instalacji na możliwie jak największą głę-
bokość.
nego (E) lub wymiennika ciepła (G)
WSKAZÓWKA
43 / 104
