Návod k výměně
MI_2086: Aretace teplotního čidla eSTB horkého vzduchu po výměně
topné sestavy (E) nebo výměníku tepla (G)
iCombiClassic
a iCombiPro E a G
1 MI_2086: Aretace teplotního čidla eSTB horkého vzduchu po výměně topné sestavy (E) nebo výměníku tepla (G)
Velmi důležité: V žádném případě teplotní čidlo eSTB neohýbejte!
Revizní protokol
Změny oproti předchozí verzi tohoto návodu:
Varianta se šroubovací zásuvkou a distanční destičkou v tabulce elektrických
jednotek byla vymazána.
Pro výměnu teplotního čidla eSTB je nutné sejmout boční kryt jednotky.
U iCombi 10 1/1E, 10 2/1E, 20 2/1E (horní a střední čidlo) můžete vidět
teplotní čidlo eSTB přímo. U iCombi 10 1/1G, 6 1/1G, 20 1/1G, 10 2/1G, 20
2/1G najdete teplotní čidlo eSTB za plynovým dmychadlem. U iCombi 20 2/1E
(nejnižší čidlo) najdete teplotní čidlo za montážní deskou PCB I/O.
V případě výměny topných sestav (E), výměníků tepla (G) nebo teplotního čidla
eSTB horkého vzduchu (E a G) je třeba seřídit teplotní čidlo eSTB horkého
vzduchu, pokud vaše jednotka vykazuje jednu z následujících charakteristik:

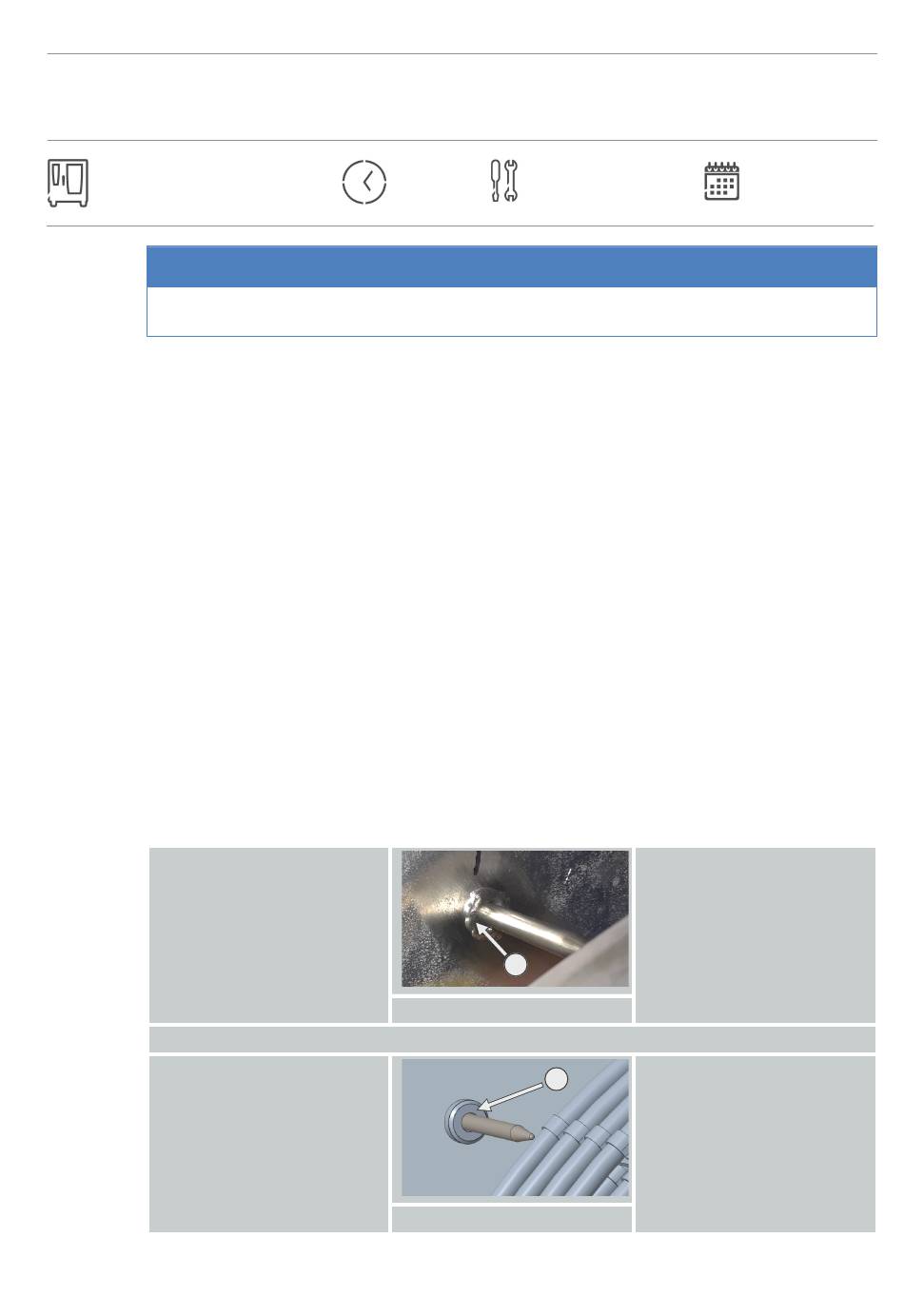

Elektrické jednotky:
Teplotní čidlo eSTB
horkého vzduchu má
přivařenou zásuvku
Teplotní čidlo eSTB
horkého vzduchu má
šroubovací zásuvku.
Standardní /
45 min
doplňkové
UPOZORNĚNÍ
1
1 Přivařená zásuvka
2
2 Šroubovací zásuvka
2020 / 86
20.06.2023
Seřízení je nutné!
Seřízení je nutné!
