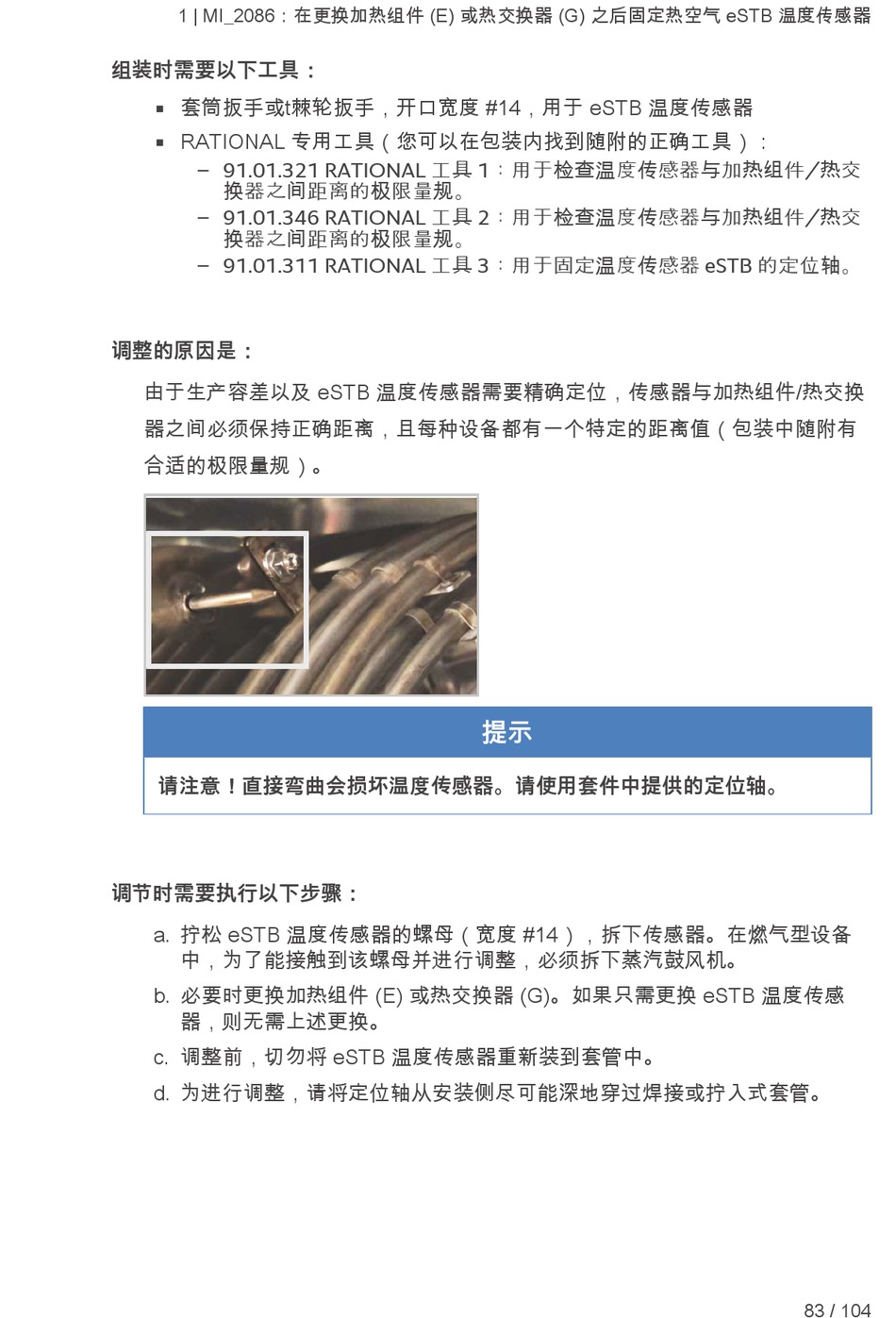

1 | MI_2086：在更换加热组件 (E) 或热交换器 (G) 之后固定热空气 eSTB 温度传感器
组装时需要以下工具：
套筒扳手或t棘轮扳手，开口宽度 #14，用于 eSTB 温度传感器
n
RATIONAL 专用工具（您可以在包装内找到随附的正确工具）：
n
– 91.01.321 RATIONAL 工具 1：用于检查温度传感器与加热组件/热交
换器之间距离的极限量规。
– 91.01.346 RATIONAL 工具 2：用于检查温度传感器与加热组件/热交
换器之间距离的极限量规。
– 91.01.311 RATIONAL 工具 3：用于固定温度传感器 eSTB 的定位轴。
调整的原因是：
由于生产容差以及 eSTB 温度传感器需要精确定位，传感器与加热组件/热交换
器之间必须保持正确距离，且每种设备都有一个特定的距离值（包装中随附有
合适的极限量规）。
请注意！直接弯曲会损坏温度传感器。请使用套件中提供的定位轴。
调节时需要执行以下步骤：
a. 拧松 eSTB 温度传感器的螺母（宽度 #14），拆下传感器。在燃气型设备
中，为了能接触到该螺母并进行调整，必须拆下蒸汽鼓风机。
b. 必要时更换加热组件 (E) 或热交换器 (G)。如果只需更换 eSTB 温度传感
器，则无需上述更换。
c. 调整前，切勿将 eSTB 温度传感器重新装到套管中。
d. 为进行调整，请将定位轴从安装侧尽可能深地穿过焊接或拧入式套管。
提示
