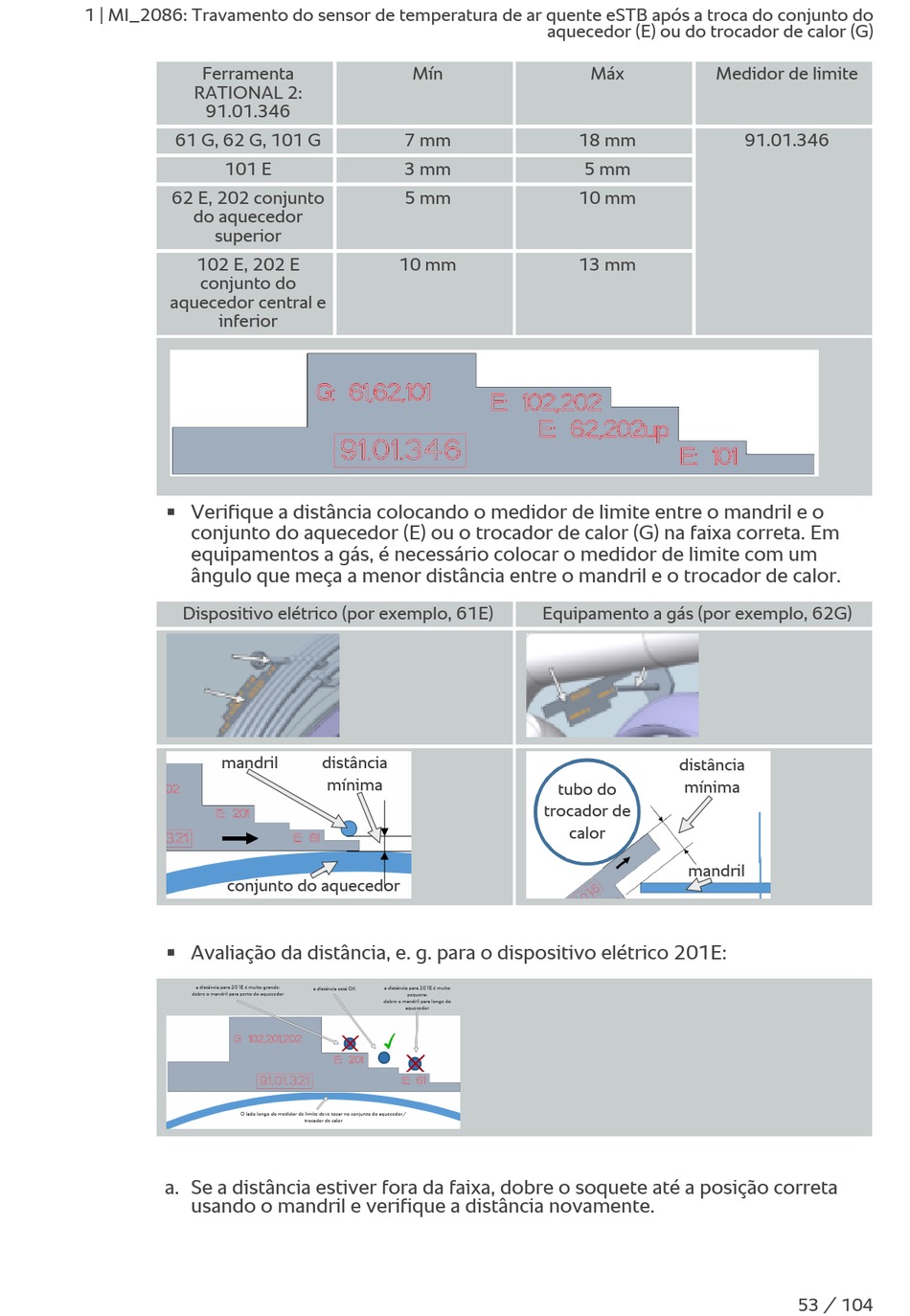

1 | MI_2086: Travamento do sensor de temperatura de ar quente eSTB após a troca do conjunto do
Ferramenta
RATIONAL 2:
91.01.346
61 G, 62 G, 101 G
101 E
62 E, 202 conjunto
do aquecedor
superior
102 E, 202 E
conjunto do
aquecedor central e
inferior
Verifique a distância colocando o medidor de limite entre o mandril e o
n
conjunto do aquecedor (E) ou o trocador de calor (G) na faixa correta. Em
equipamentos a gás, é necessário colocar o medidor de limite com um
ângulo que meça a menor distância entre o mandril e o trocador de calor.
Dispositivo elétrico (por exemplo, 61E)
mandril
conjunto do aquecedor
Avaliação da distância, e. g. para o dispositivo elétrico 201E:
n
a distância para 201E é muito grande:
dobre o mandril para perto do aquecedor
O lado longo do medidor de limite deve tocar no conjunto do aquecedor/
a. Se a distância estiver fora da faixa, dobre o soquete até a posição correta
usando o mandril e verifique a distância novamente.
Mín
7 mm
3 mm
5 mm
10 mm
distância
mínima
a distância para 201E é muito
a distância está OK
pequena:
dobre o mandril para longe do
aquecedor
trocador de calor
aquecedor (E) ou do trocador de calor (G)
Máx
18 mm
5 mm
10 mm
13 mm
Equipamento a gás (por exemplo, 62G)
distância
mínima
tubo do
trocador de
calor
mandril
Medidor de limite
91.01.346
