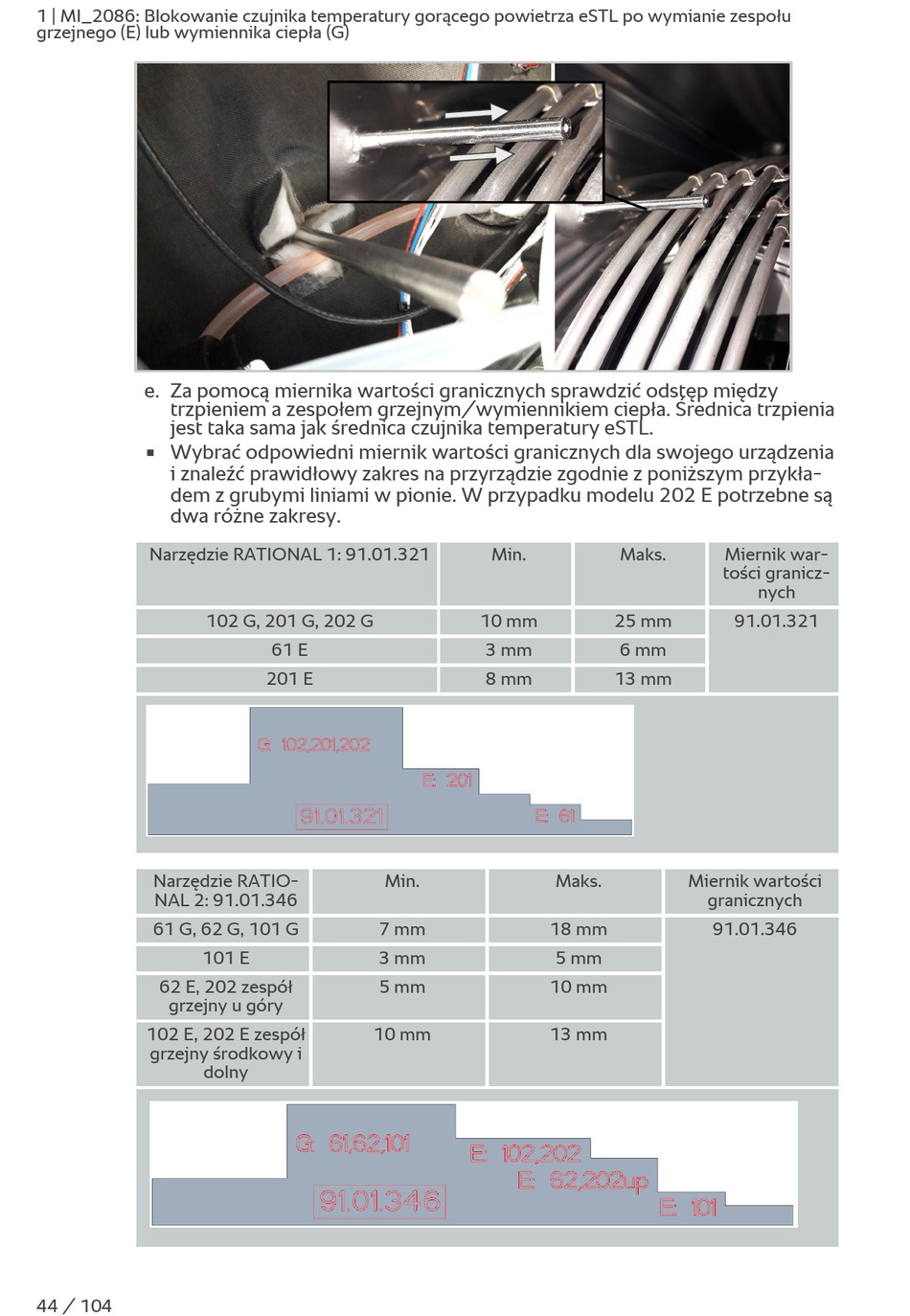

Rational iCombiClassic Umbauanleitung Seite 44

1 | MI_2086: Blokowanie czujnika temperatury gorącego powietrza eSTL po wymianie zespołu
grzejnego (E) lub wymiennika ciepła (G)
e. Za pomocą miernika wartości granicznych sprawdzić odstęp między
trzpieniem a zespołem grzejnym/wymiennikiem ciepła. Średnica trzpienia
jest taka sama jak średnica czujnika temperatury eSTL.
Wybrać odpowiedni miernik wartości granicznych dla swojego urządzenia
n
i znaleźć prawidłowy zakres na przyrządzie zgodnie z poniższym przykła-
dem z grubymi liniami w pionie. W przypadku modelu 202 E potrzebne są
dwa różne zakresy.
Narzędzie RATIONAL 1: 91.01.321
102 G, 201 G, 202 G
Narzędzie RATIO-
NAL 2: 91.01.346
61 G, 62 G, 101 G
101 E
62 E, 202 zespół
grzejny u góry
102 E, 202 E zespół
grzejny środkowy i
dolny
44 / 104
61 E
201 E
Min.
7 mm
3 mm
5 mm
10 mm
Min. Maks.
10 mm 25 mm
3 mm 6 mm
8 mm 13 mm
Maks.
18 mm
5 mm
10 mm
13 mm
Miernik war-
tości granicz-
nych
91.01.321
Miernik wartości
granicznych
91.01.346
