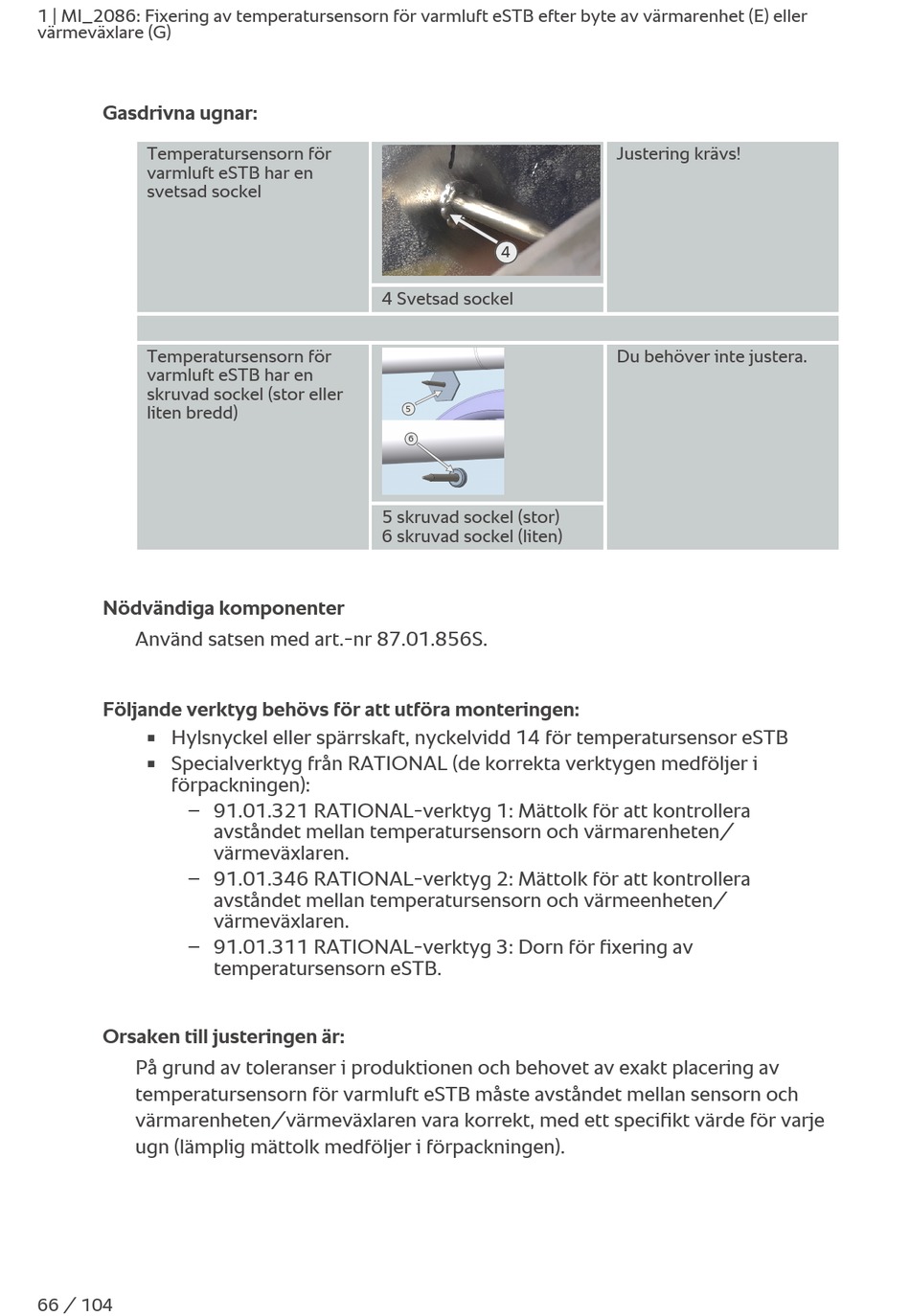

1 | MI_2086: Fixering av temperatursensorn för varmluft eSTB efter byte av värmarenhet (E) eller
värmeväxlare (G)
Gasdrivna ugnar:
Temperatursensorn för
varmluft eSTB har en
svetsad sockel
Temperatursensorn för
varmluft eSTB har en
skruvad sockel (stor eller
liten bredd)
Nödvändiga komponenter
Använd satsen med art.-nr 87.01.856S.
Följande verktyg behövs för att utföra monteringen:
Hylsnyckel eller spärrskaft, nyckelvidd 14 för temperatursensor eSTB
n
Specialverktyg från RATIONAL (de korrekta verktygen medföljer i
n
förpackningen):
– 91.01.321 RATIONAL-verktyg 1: Mättolk för att kontrollera
– 91.01.346 RATIONAL-verktyg 2: Mättolk för att kontrollera
– 91.01.311 RATIONAL-verktyg 3: Dorn för fixering av
Orsaken till justeringen är:
På grund av toleranser i produktionen och behovet av exakt placering av
temperatursensorn för varmluft eSTB måste avståndet mellan sensorn och
värmarenheten/värmeväxlaren vara korrekt, med ett specifikt värde för varje
ugn (lämplig mättolk medföljer i förpackningen).
66 / 104
4 Svetsad sockel
5 skruvad sockel (stor)
6 skruvad sockel (liten)
avståndet mellan temperatursensorn och värmarenheten/
värmeväxlaren.
avståndet mellan temperatursensorn och värmeenheten/
värmeväxlaren.
temperatursensorn eSTB.
4
5
6
Justering krävs!
Du behöver inte justera.
