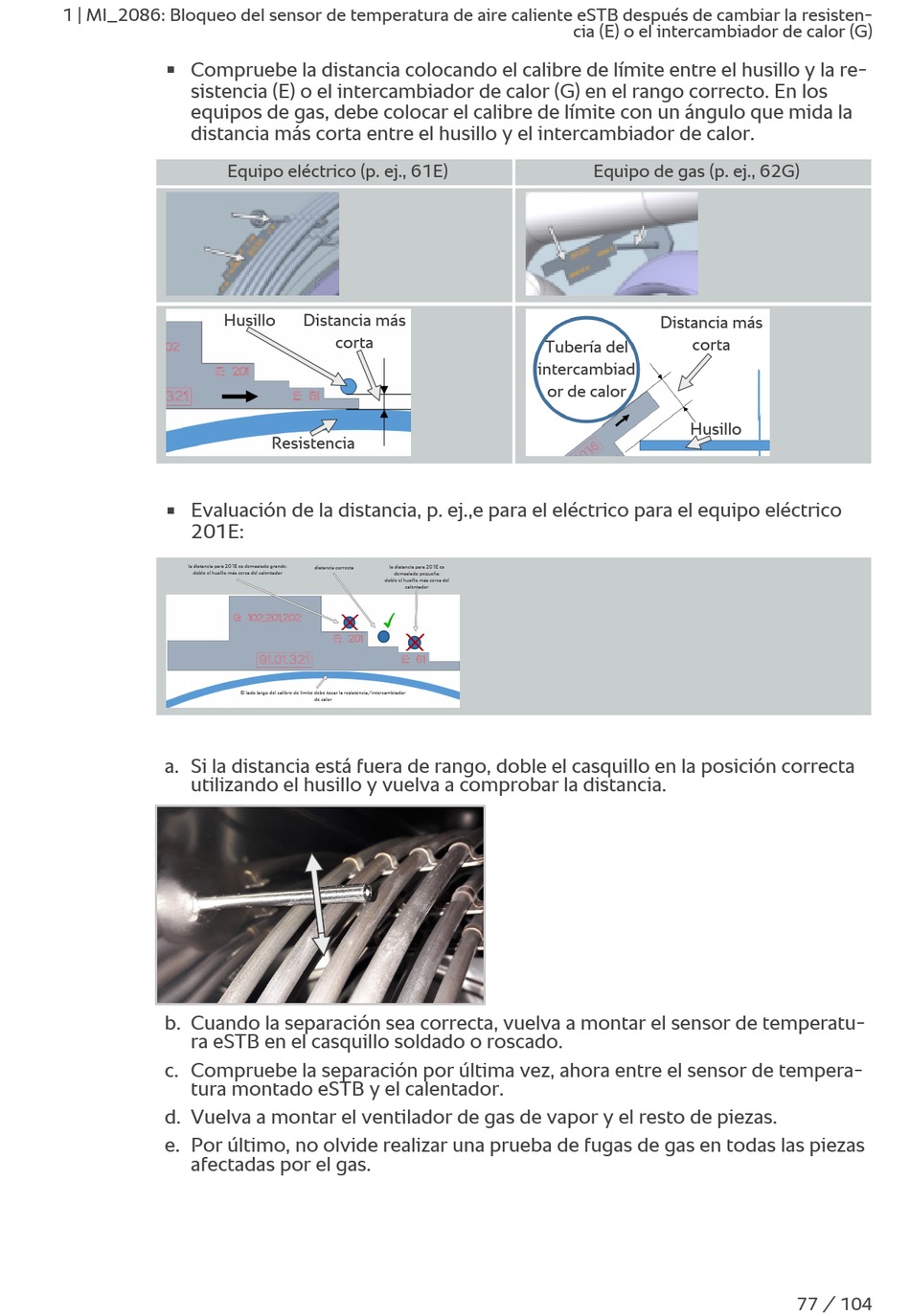

1 | MI_2086: Bloqueo del sensor de temperatura de aire caliente eSTB después de cambiar la resisten-
Compruebe la distancia colocando el calibre de límite entre el husillo y la re-
n
sistencia (E) o el intercambiador de calor (G) en el rango correcto. En los
equipos de gas, debe colocar el calibre de límite con un ángulo que mida la
distancia más corta entre el husillo y el intercambiador de calor.
Equipo eléctrico (p. ej., 61E)
Husillo
Evaluación de la distancia, p. ej.,e para el eléctrico para el equipo eléctrico
n
201E:
la distancia para 201E es demasiado grande:
doble el husillo más cerca del calentador
a. Si la distancia está fuera de rango, doble el casquillo en la posición correcta
utilizando el husillo y vuelva a comprobar la distancia.
b. Cuando la separación sea correcta, vuelva a montar el sensor de temperatu-
ra eSTB en el casquillo soldado o roscado.
c. Compruebe la separación por última vez, ahora entre el sensor de tempera-
tura montado eSTB y el calentador.
d. Vuelva a montar el ventilador de gas de vapor y el resto de piezas.
e. Por último, no olvide realizar una prueba de fugas de gas en todas las piezas
afectadas por el gas.
Distancia más
corta
Resistencia
la distancia para 201E es
distancia correcta
demasiado pequeña:
doble el husillo más cerca del
calentador
El lado largo del calibre de límite debe tocar la resistencia/intercambiador
de calor
cia (E) o el intercambiador de calor (G)
Equipo de gas (p. ej., 62G)
Distancia más
corta
Tubería del
intercambiad
or de calor
Husillo
