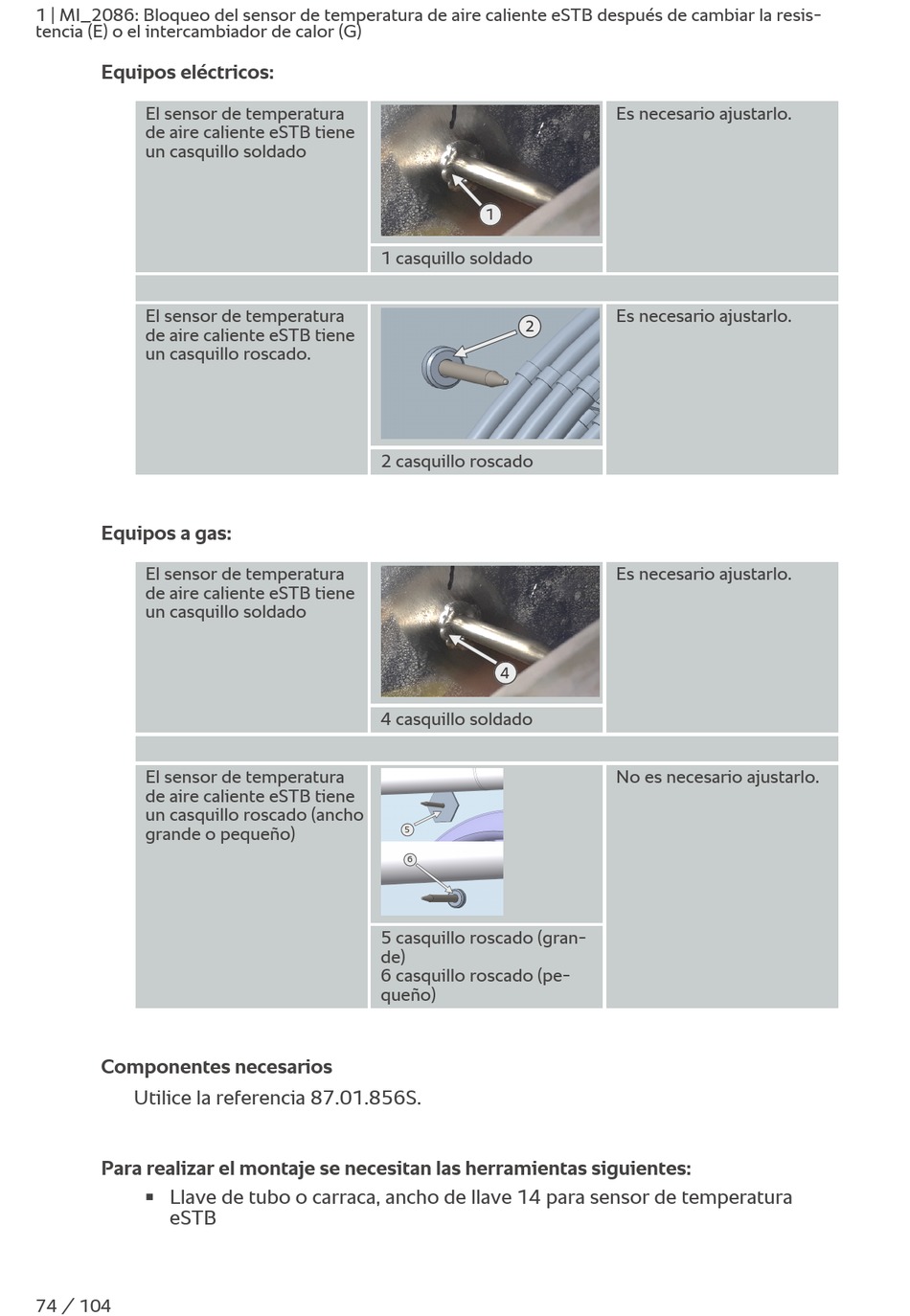

1 | MI_2086: Bloqueo del sensor de temperatura de aire caliente eSTB después de cambiar la resis-
tencia (E) o el intercambiador de calor (G)
Equipos eléctricos:
El sensor de temperatura
de aire caliente eSTB tiene
un casquillo soldado
El sensor de temperatura
de aire caliente eSTB tiene
un casquillo roscado.
Equipos a gas:
El sensor de temperatura
de aire caliente eSTB tiene
un casquillo soldado
El sensor de temperatura
de aire caliente eSTB tiene
un casquillo roscado (ancho
grande o pequeño)
Componentes necesarios
Utilice la referencia 87.01.856S.
Para realizar el montaje se necesitan las herramientas siguientes:
Llave de tubo o carraca, ancho de llave 14 para sensor de temperatura
n
eSTB
74 / 104
1
1 casquillo soldado
2
2 casquillo roscado
4
4 casquillo soldado
5
6
5 casquillo roscado (gran-
de)
6 casquillo roscado (pe-
queño)
Es necesario ajustarlo.
Es necesario ajustarlo.
Es necesario ajustarlo.
No es necesario ajustarlo.
