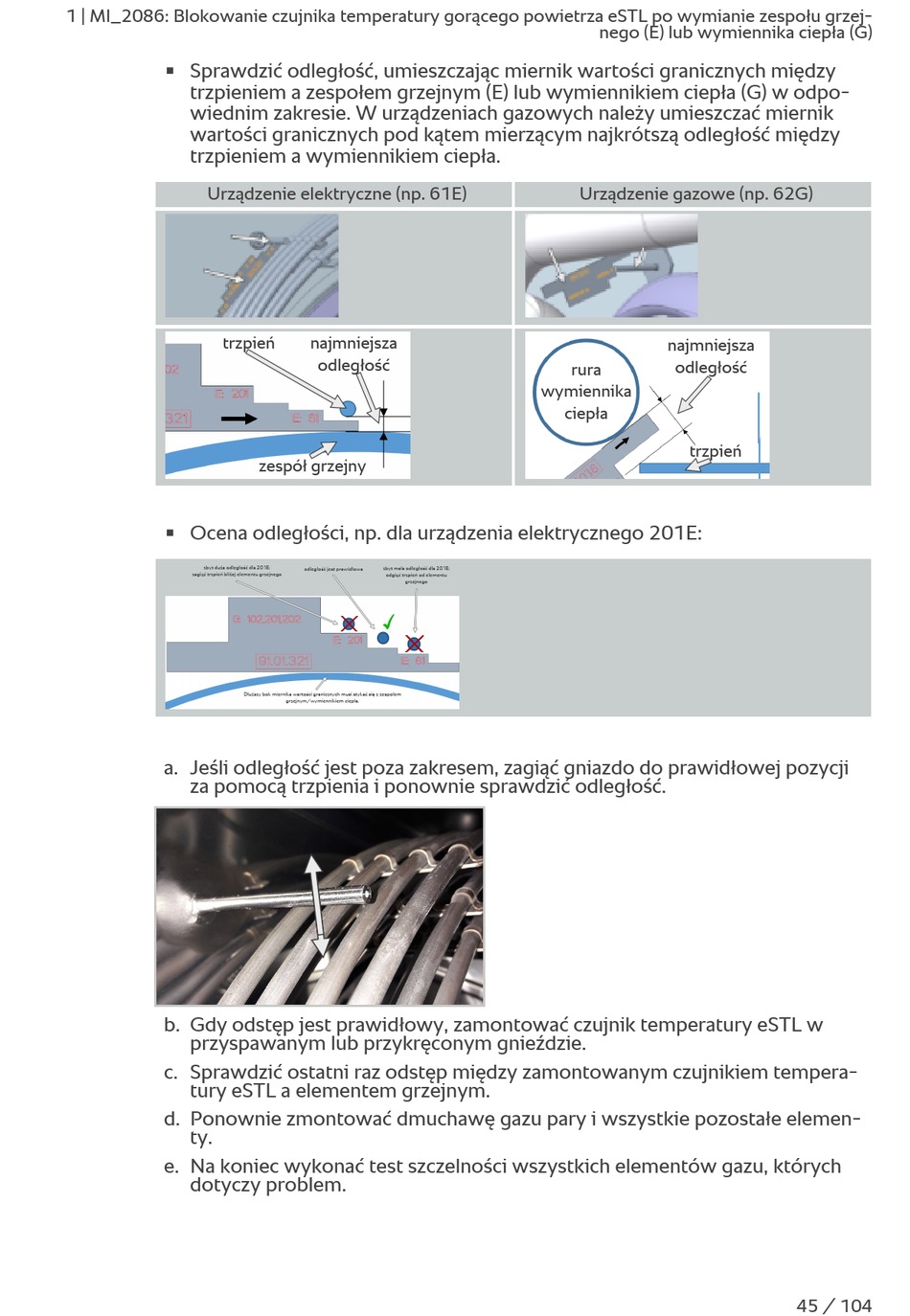

1 | MI_2086: Blokowanie czujnika temperatury gorącego powietrza eSTL po wymianie zespołu grzej-
Sprawdzić odległość, umieszczając miernik wartości granicznych między
n
trzpieniem a zespołem grzejnym (E) lub wymiennikiem ciepła (G) w odpo-
wiednim zakresie. W urządzeniach gazowych należy umieszczać miernik
wartości granicznych pod kątem mierzącym najkrótszą odległość między
trzpieniem a wymiennikiem ciepła.
Urządzenie elektryczne (np. 61E)
trzpień
Ocena odległości, np. dla urządzenia elektrycznego 201E:
n
zbyt duża odległość dla 201E:
zagiąć trzpień bliżej elementu grzejnego
a. Jeśli odległość jest poza zakresem, zagiąć gniazdo do prawidłowej pozycji
za pomocą trzpienia i ponownie sprawdzić odległość.
b. Gdy odstęp jest prawidłowy, zamontować czujnik temperatury eSTL w
przyspawanym lub przykręconym gnieździe.
c. Sprawdzić ostatni raz odstęp między zamontowanym czujnikiem tempera-
tury eSTL a elementem grzejnym.
d. Ponownie zmontować dmuchawę gazu pary i wszystkie pozostałe elemen-
ty.
e. Na koniec wykonać test szczelności wszystkich elementów gazu, których
dotyczy problem.
najmniejsza
odległość
zespół grzejny
zbyt mała odległość dla 201E:
odległość jest prawidłowa
odgiąć trzpień od elementu
grzejnego
Dłuższy bok miernika wartości granicznych musi stykać się z zespołem
grzejnym/wymiennikiem ciepła.
nego (E) lub wymiennika ciepła (G)
Urządzenie gazowe (np. 62G)
najmniejsza
odległość
rura
wymiennika
ciepła
trzpień
