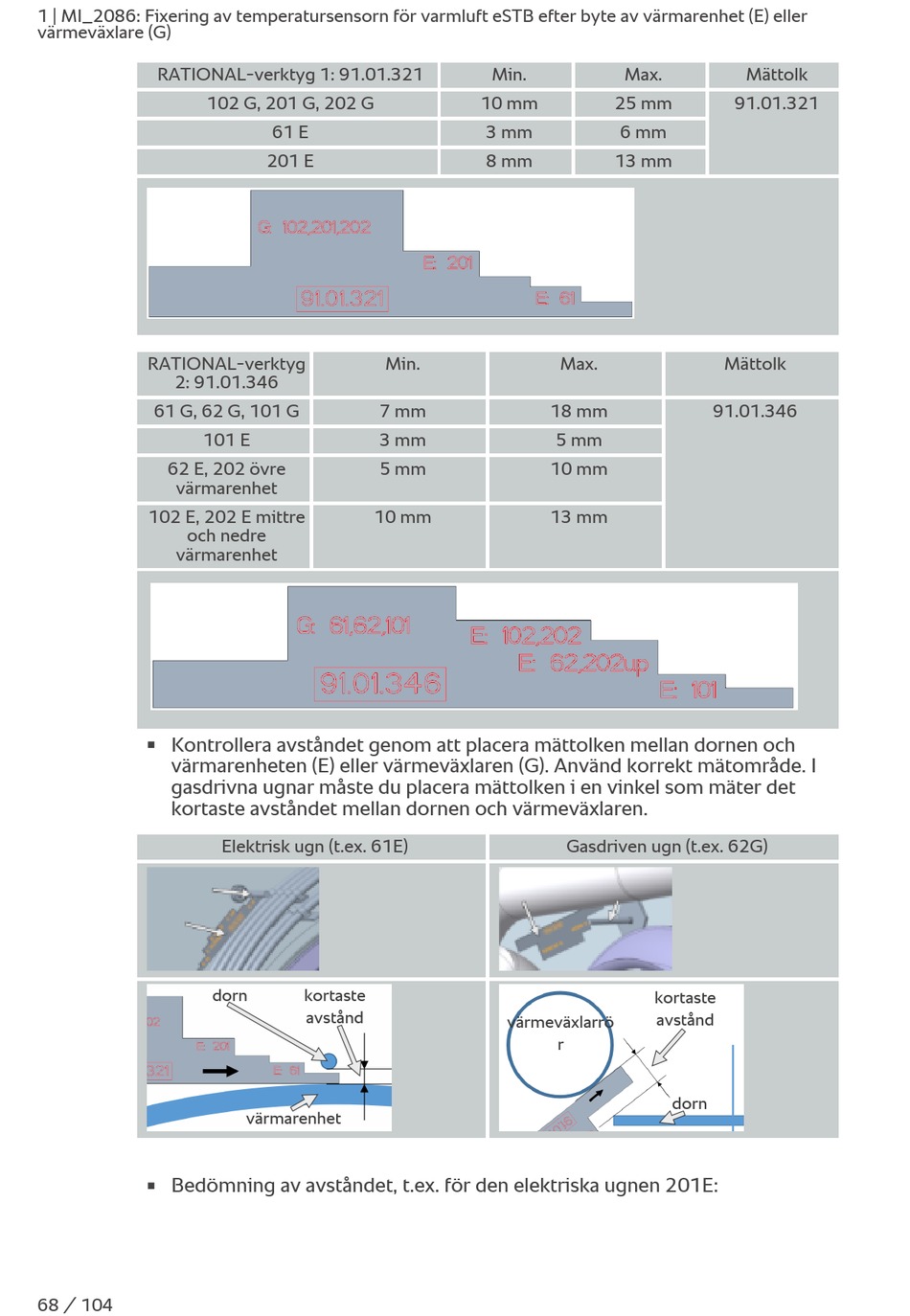

1 | MI_2086: Fixering av temperatursensorn för varmluft eSTB efter byte av värmarenhet (E) eller
värmeväxlare (G)
RATIONAL-verktyg 1: 91.01.321
102 G, 201 G, 202 G
RATIONAL-verktyg
2: 91.01.346
61 G, 62 G, 101 G
101 E
62 E, 202 övre
värmarenhet
102 E, 202 E mittre
och nedre
värmarenhet
Kontrollera avståndet genom att placera mättolken mellan dornen och
n
värmarenheten (E) eller värmeväxlaren (G). Använd korrekt mätområde. I
gasdrivna ugnar måste du placera mättolken i en vinkel som mäter det
kortaste avståndet mellan dornen och värmeväxlaren.
Bedömning av avståndet, t.ex. för den elektriska ugnen 201E:
n
68 / 104
61 E
201 E
7 mm
3 mm
5 mm
10 mm
Elektrisk ugn (t.ex. 61E)
dorn kortaste
avstånd
värmarenhet
Min.
10 mm
3 mm
8 mm
Min.
18 mm
5 mm
10 mm
13 mm
värmeväxlarrö
Max.
25 mm
6 mm
13 mm
Max. Mättolk
91.01.346
Gasdriven ugn (t.ex. 62G)
kortaste
avstånd
r
dorn
Mättolk
91.01.321
