Rational iCombiClassic Umbauanleitung Seite 50

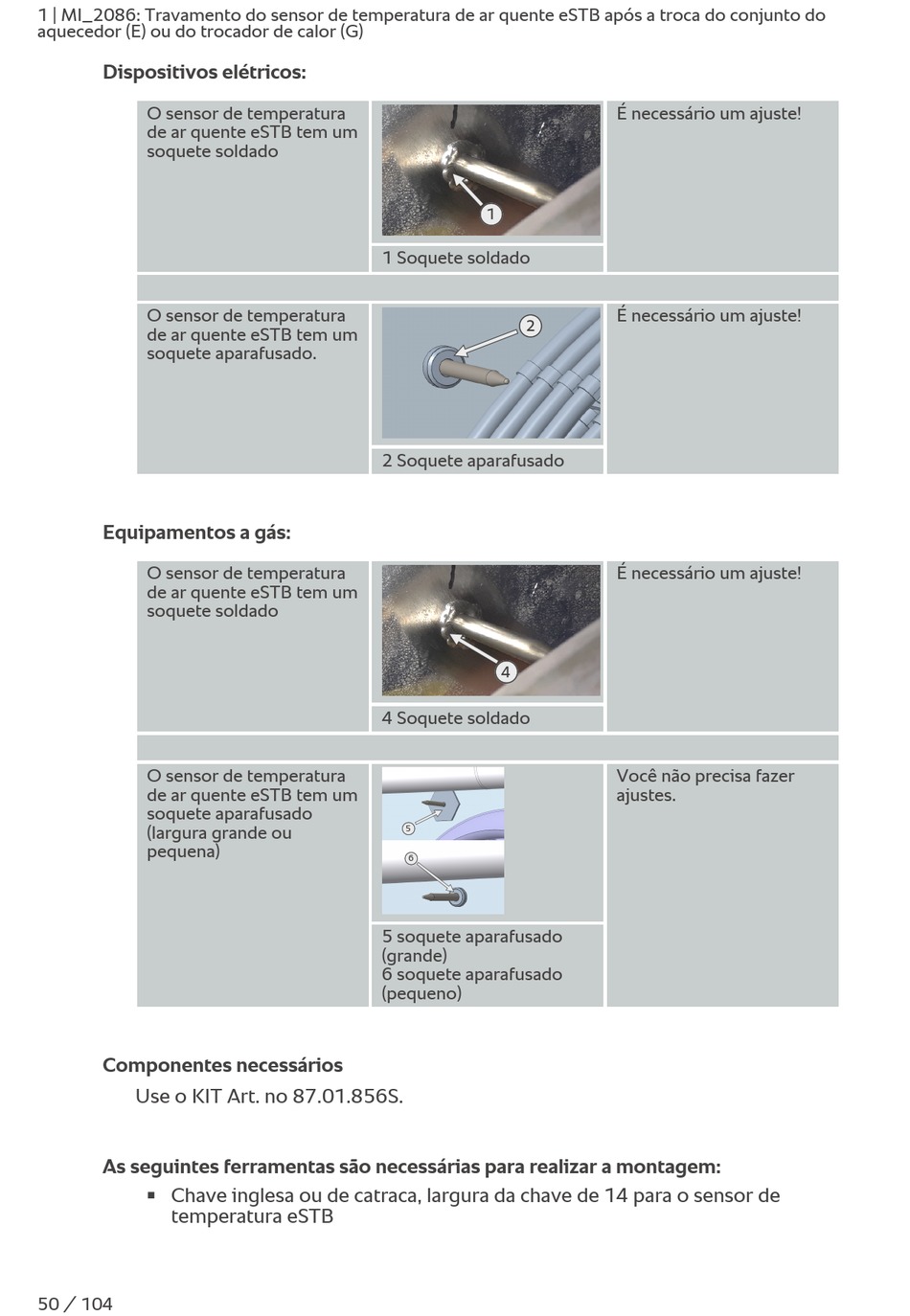

1 | MI_2086: Travamento do sensor de temperatura de ar quente eSTB após a troca do conjunto do
aquecedor (E) ou do trocador de calor (G)
Dispositivos elétricos:
O sensor de temperatura
de ar quente eSTB tem um
soquete soldado
O sensor de temperatura
de ar quente eSTB tem um
soquete aparafusado.
Equipamentos a gás:
O sensor de temperatura
de ar quente eSTB tem um
soquete soldado
O sensor de temperatura
de ar quente eSTB tem um
soquete aparafusado
(largura grande ou
pequena)
Componentes necessários
Use o KIT Art. no 87.01.856S.
As seguintes ferramentas são necessárias para realizar a montagem:
Chave inglesa ou de catraca, largura da chave de 14 para o sensor de
n
temperatura eSTB
50 / 104
1
1 Soquete soldado
2
2 Soquete aparafusado
4
4 Soquete soldado
5
6
5 soquete aparafusado
(grande)
6 soquete aparafusado
(pequeno)
É necessário um ajuste!
É necessário um ajuste!
É necessário um ajuste!
Você não precisa fazer
ajustes.
