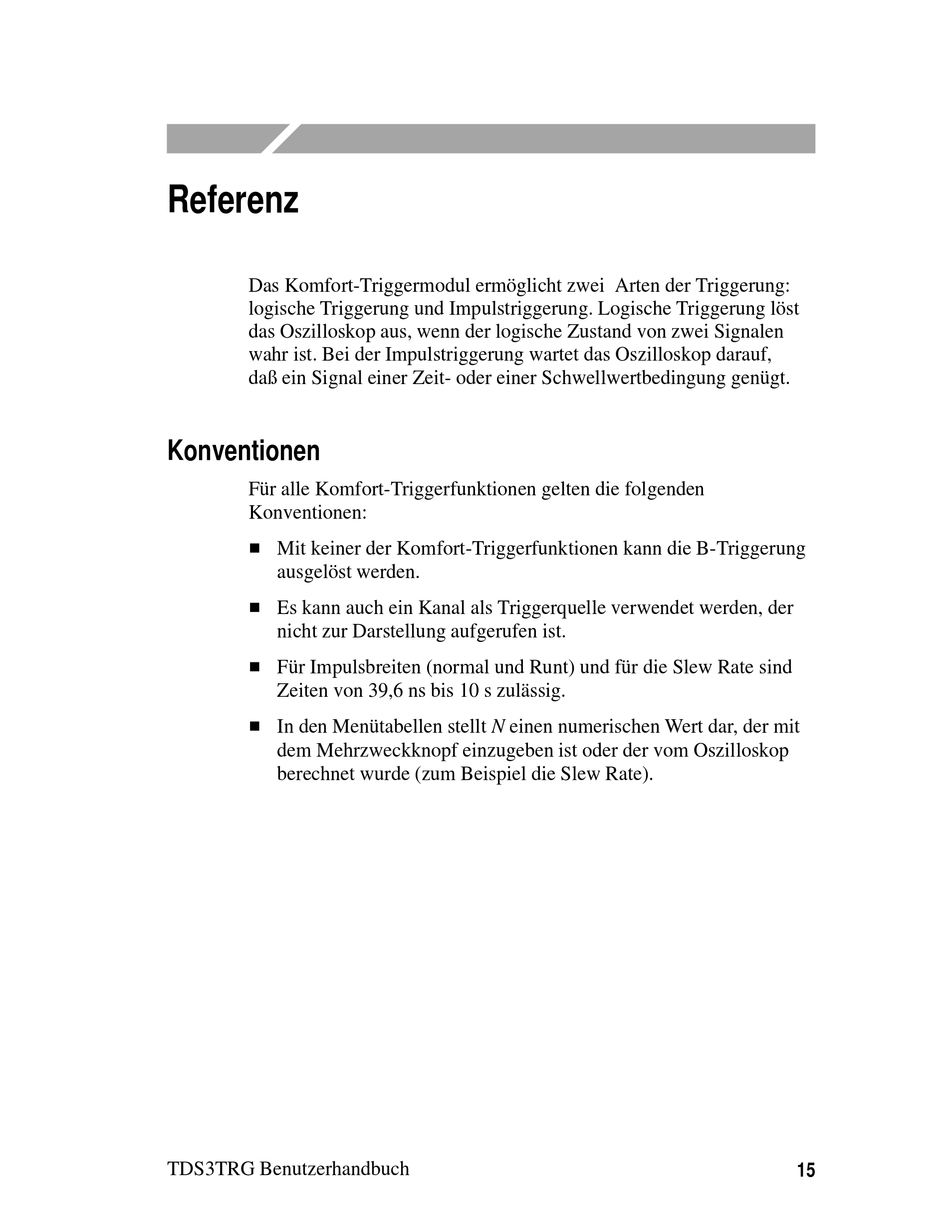

Referenz
Das Komfort-Triggermodul ermöglicht zwei Arten der Triggerung:
logische Triggerung und Impulstriggerung. Logische Triggerung löst
das Oszilloskop aus, wenn der logische Zustand von zwei Signalen
wahr ist. Bei der Impulstriggerung wartet das Oszilloskop darauf,
daß ein Signal einer Zeit- oder einer Schwellwertbedingung genügt.
Konventionen
Für alle Komfort-Triggerfunktionen gelten die folgenden
Konventionen:
H Mit keiner der Komfort-Triggerfunktionen kann die B-Triggerung
ausgelöst werden.
H Es kann auch ein Kanal als Triggerquelle verwendet werden, der
nicht zur Darstellung aufgerufen ist.
H Für Impulsbreiten (normal und Runt) und für die Slew Rate sind
Zeiten von 39,6 ns bis 10 s zulässig.
H In den Menütabellen stellt N einen numerischen Wert dar, der mit
dem Mehrzweckknopf einzugeben ist oder der vom Oszilloskop
berechnet wurde (zum Beispiel die Slew Rate).
TDS3TRG Benutzerhandbuch
15
